| ブランド名: | ZMSH |
| MOQ: | 10 |
| 配達時間: | 2～4週間 |
| 支払条件: | T/T |

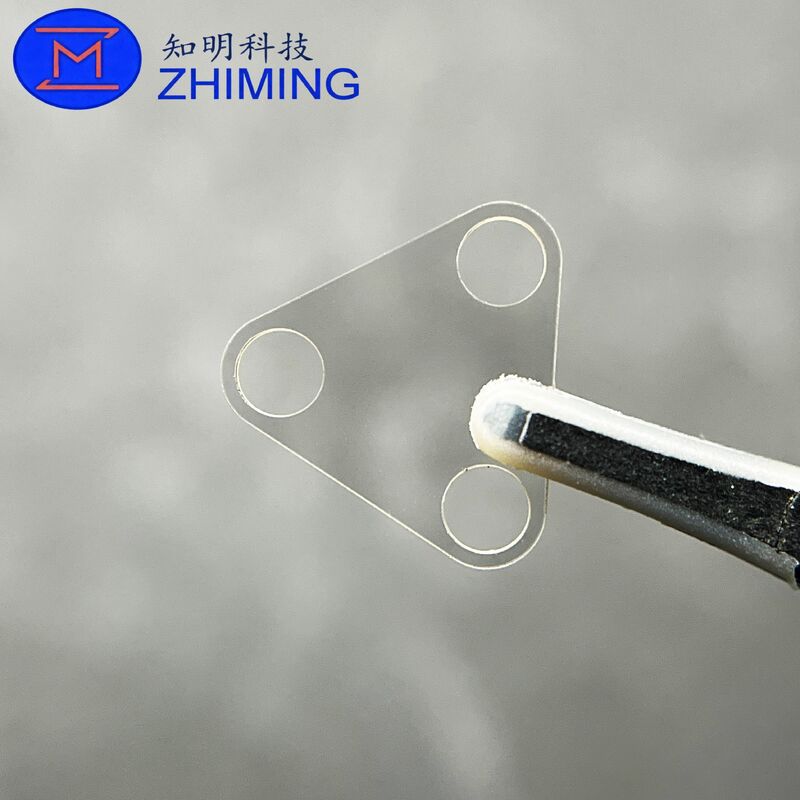

当社のカスタムサファイア三角コンポーネントは、極度の機械的強度、熱安定性、耐薬品性を必要とするハイエンドの産業用途向けに設計されています。 99.9% 高純度単結晶サファイア (Al₂O₃) から製造されたこれらのコンポーネントは、精密に穴あけされた貫通穴を備えた独自の三角形状が特徴です。
この製品は、半導体ウェーハハンドリング、高圧ビューポート、光学センサーなど、標準的なガラスやセラミックでは性能要件を満たすことができない用途に最適です。
お客様の設計が製造に最適化されるように、サファイア加工に関する以下の仕様を提供しています。
| 特徴 | 仕様 | 許容差/規格 |
|---|---|---|
| 最小オリフィスサイズ | 0.2 mm | ±0.01 mm |
| 最小ロッド径 | 0.4 mm | ±0.01 mm |
| 最大コンポーネントサイズ | 250 mm (直径/長さ) | – |
| 寸法公差 | D < 10 mm: ±0.01 mm | D > 10 mm: ±0.02 mm |
| 表面品質 (S/D) | 20/10 | MIL-PRF-13830 規格 |
| 表面平坦度 | λ/10 @633nm | 光学グレード |
| 平行度 | 最高達成可能 | 2秒 |
| 有効開口部 (C.A.) | >98% | 最大有効面積 |
注記:
三角形状と貫通穴の位置は、CAD または STEP 図面に従って完全にカスタマイズできます。
高い再現性により、産業用途での一貫した品質が保証されます。
極度の硬度: モース硬度 9 により、研磨環境での優れた耐傷性と耐久性が保証されます。
高い耐熱性: 非常に高温でも構造的完全性を維持し、要求の厳しい産業および半導体用途に最適です。
広い光透過性: UV (190nm) から Mid-IR (5000nm) まで高い透明度幅広い光学用途をサポート。耐薬品性および耐プラズマ性:
腐食性またはプラズマが豊富な環境での優れた耐久性。ゼロアウトガス:
超高真空 (UHV) およびクリーンルームプロセスに適しています。代表的な用途半導体産業: 耐プラズマ三角支持プレート、ウェーハ位置決めピン、精密アライメントフィクスチャ。
高圧化学ノズルまたはウォータージェット用途向けのマイクロオリフィス (0.2 mm)。光学システム:
三角プリズム、精密ウィンドウマウント、および高い光学的な透明度を必要とするコンポーネント。航空宇宙および高温センサー:
極圧ビューイングウィンドウおよび高温光学センサーハウジング。よくある質問 (FAQ)
Q1: サファイア三角コンポーネントで実現できる最小の穴径はどれくらいですか?高度な超音波またはレーザー穴あけを使用して、
まで正確に穴あけできます。 結果として得られる穴壁は滑らかで、欠けがありません。
Q2: 三角形状と穴の位置をカスタマイズできますか?はい。 三角形の形状 (正三角形、直角、またはその他のタイプ) と正確な穴の位置を完全にカスタマイズできます。 CAD、STEP、または PDF 図面を提出して、実現可能性を評価できます。Q3: 表面品質と平坦度をどのように確保していますか?
各コンポーネントは、干渉計と光学比較器を使用して厳密な検査を受けます。 MIL-PRF-13830 規格に従って、
傷/欠け 20/10
を保証し、
表面平坦度は最大 λ/10 @633nmで、高精度な光路に適しています。Q4: 溶融石英またはアルミナセラミックではなくサファイアを選ぶ理由は?サファイアは、機械的硬度、耐熱性、プラズマおよび化学的耐久性、および広い光透過性
に優れており、他の材料が故障するような極端な条件下に最適です。
Q5: 設計が標準仕様を超える場合はどうすればよいですか?当社は、困難な形状を持つ研究開発およびカスタムプロジェクト
に頻繁に取り組んでいます。 設計が記載されているパラメータの範囲外にある場合は、お問い合わせください。多くの場合、ユニークまたは「不可能」な要件に対するソリューションを提供できます。
