| ブランド名: | ZMSH |
| MOQ: | 50 |
| 配達時間: | 2～4週間 |
| 支払条件: | T/T |
紹介

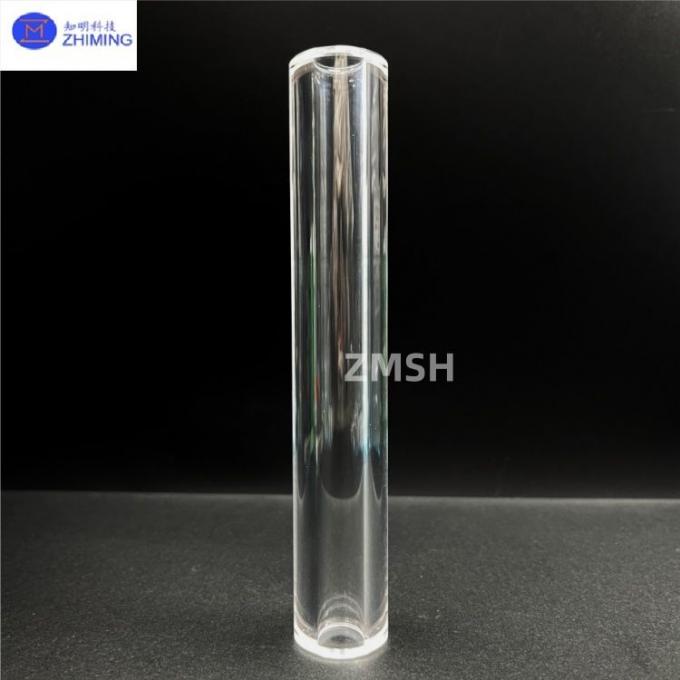

精密サファイア管は 厳格な光学 機械的精度 化学的耐性が不可欠な 最も厳しい用途に 設計されています各チューブには,視覚監視やレーザー/光学アプリケーションのための光学的に磨かれた外径 (OD) が搭載されている.耐磨性や摩擦を制御するために,細工された内径 (ID) を配合します.
99.9%の単結水晶から作られ 溶融クォーツや他の技術セラミクを 極端な熱力,機械,腐食性環境で 超えています医療用液体高圧レーザー空洞と精密な機械装置
主要 な 特徴
二重仕上げの卓越性: 水晶透明のODは光学透明性を保証し,精密な地面IDは一貫した摩擦と磨損制御を提供します.
極めて 耐久 性: モース 9 の 硬さ は 磨砂 液体,高速 内部 移動,機械 的 な 衝撃 に 対し て 保護 し ます.
熱安定性: 変形や光学質の喪失なく,冷凍温度2000°Cまでで安定した性能.
化学的惰性: 半導体エッチングと化学加工に使用される攻撃的なプラズマ,強い酸,アルカリに耐性があります.
精密工学: 高圧密封と精密な機械的調整のために最適化された同心性と平行性.
申請
半導体エッチングおよびウエファー加工システム
レーザー空洞と光学ポンプ組
化学または生物医学用途のマイクロおよびマクロ流体装置
医療器具の高精度ポンジやピストンガイド
化学的または熱的環境におけるセンサーのための保護カバー
| パラメータ | 仕様 |
|---|---|
| 材料 | シングル クリスタル サファイア |
| OD 仕上げ (外側) | 光学的に磨いた (S/D 20/10 または 40/20) |
| ID 仕上げ (内側) | 精細地 (制御した粗さ Ra 0.4 × 0.8 μm) |
| 最小ID (開口) | 0.2 mm (許容量: ±0.01 mm) |
| 最大長さ | 250mmまで |
| 最大直径 | φ250mmまで |
| 集中度 | 0.02mmまで (設計により) |
| パラレリズム | 2弧秒で最高 |
Q1: なぜ オーダーダースと地面識別を 磨いたサファイア管を選んだのか?
この配置は,流体システム,レーザー空洞,精密機械部品に最適です. 磨いたODは,監視またはレーザーポンプのための光学アクセスを可能にします.精細な地面IDは,制御された摩擦を保証している間, 潤滑剤の保持が良く,ポンジやピストンの性能が一貫しています.
Q2: あなたが生産できる最大長さと直径は何ですか?
250mmの長さや φ250mmの直径まで 細流体やより大きな産業用用途の両方に対応する サファイア管を製造できます
Q3: 磨いたODと地面IDの同心性を確認できますか?
精密なCNC研削センターを使用して 0.02mmまでの同心度と 2弧秒ほどの平行性を達成します これは高圧密封と光学調整に不可欠です
Q4: このチューブは水素フッ素酸 (HF) に耐えるの?
サファイアは,石英よりも著しく優れた化学耐性を示し,半導体エッチングに使用される一般的な濃度でHFを含むほとんどの酸に耐える.極端な濃度や温度に対して,特定のプロセス条件を検証することを推奨します..
Q5:私の図面に基づいてカスタムサイズを提供していますか?
絶対です パーソナライズされたサファイア部品に 専門です精密に加工することができます あなたのSTEPまたはCAD仕様.
