| ブランド名: | ZMSH |
| MOQ: | 10個 |
| 価格: | Pricing is subject to market fluctuations |
| 配達時間: | 2～4週間 |
| 支払条件: | T/T |
製品説明
4インチC平面SSPサファイア・ウェーファー
概要
生産しています5N (99.999%) 純度先進的な半導体,光電子,光学アプリケーションのための単結晶Al2O3.
これらの基板は,優れた表面の滑らかさ (Ra ≤ 0.2 nm) を確保するために片側から磨き上げられ,これらの基板は,例外的な熱安定性 (> 1500 °C) を有します.高光学伝達性 (~86%~89% 550nmで)厚さ均一性 (TTV ≤20μm) が優れている.LEDの表軸成長,GaNおよびIII-ナイトリド半導体装置,高温または光学アプリケーションに最適である.
主要 な 特徴
高純度 [5N (99.999%) 純度]一結晶のサファイア (Al2O3)
C平面方向性 (0001) ±0.3°の狭い許容度
片側から磨いた表面 (SSP),前面Ra < 0.2 nm
卓越した平らさと低弓 (<15 μm)
厳しい環境における高熱および化学安定性
調整可能な軸,直径,厚さ
仕様
| パラメータ | 仕様 |
|---|---|
| 直径 | 100mm ± 0.3mm (4インチ) |
| オリエンテーション | C平面 (0001) ±0.3° |
| 厚さ | 650 μm ± 15 μm |
| 身をかがめる | <15 μm |
| 前面 | 片側から磨いた (Ra < 0.2 nm) |
| 裏側 荒さ |
1.0±0.2μm
|
| TTV (総厚さの変化) | ≤ 20 μm |
| LTV (局所厚度変化) | ≤ 20 μm |
| ワープ | ≤ 20 μm |
| 材料 | 高純度Al2O3 >99.999% |
メカニカル・熱特性
わかった申請
GaN,AlNおよびIII-VまたはII-VI表軸生長のための基板
ブルー,グリーン,ホワイト,UVLEDの生産
レーザーダイオード (LD) の基板
赤外線 (IR) オプティカルコンポーネントと窓
高精度光学とマイクロ電子
時計のクリスタルとスマートフォンのカバーわかった
なぜ C-Plane サファイアを選んだのか?
サファイア基板は,高性能の光学および電子アプリケーションに理想的です.サファイアは,例外的な硬さ (Mohs 9),高熱安定性 ~ 1500 °Cまで,優れた化学耐性MOCVDやMBEの結晶生長手順などの要求の高い環境では完璧な選択です.そのC平面構造はIII-ナイトリドの結晶構造と比較的互換性がある.エピタキスの調整と均質な結晶の成長を促進します.

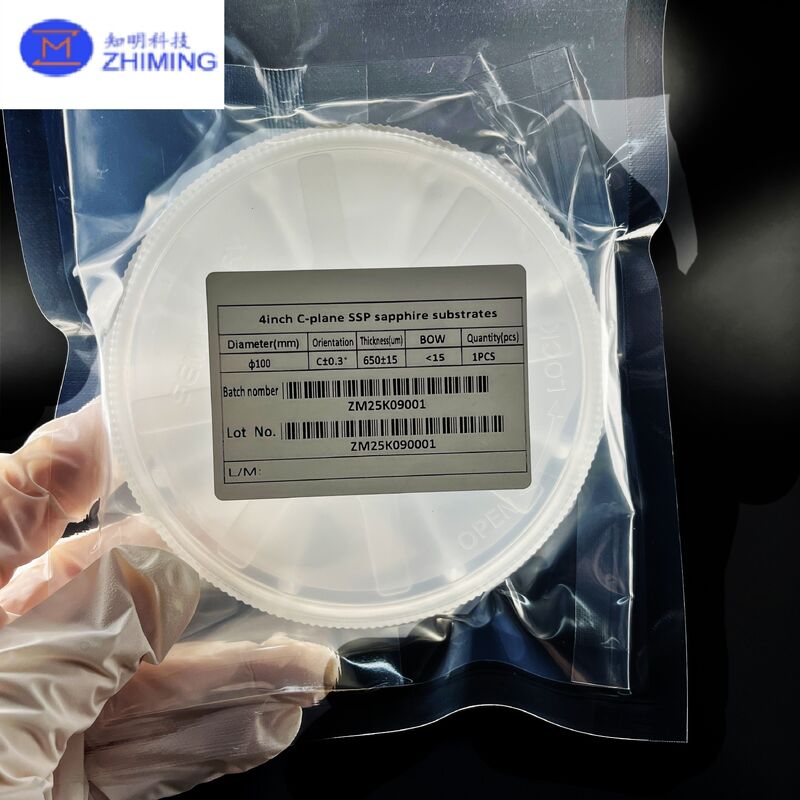

梱包 と 輸送
要求に応じて真空袋またはカスタマイズされた方法によって1カセットの箱に 25個ものウエファー
よくある質問
Q: その通り光学伝達範囲は?
A: その通り透明度 ~200nm (UV) から ~5000nm (IR中)
Q: その通りワッフルは伝導力があるか?
A: その通りザファイアは隔熱器電子機器の流出電流を防ぐのに最適です
Q: その通りワッフルはカスタマイズできますか?
A: その通りはい,私たちはクライアントの仕様に従ってカスタム直径,厚さ,軸の方向性を受け入れます.
