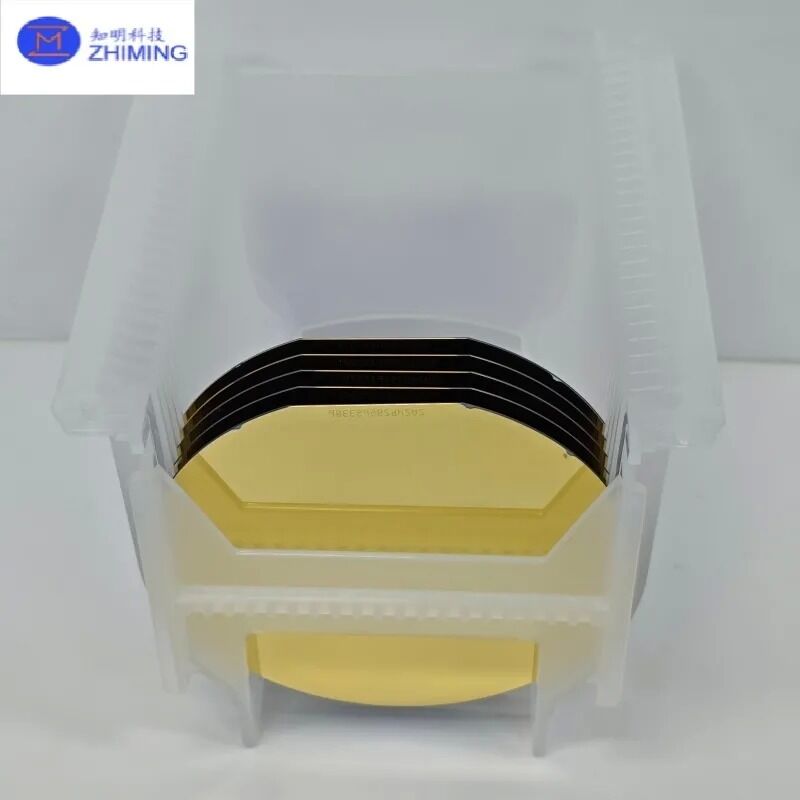

銅めっき単結晶シリコンウェーハは、単結晶シリコンウェーハ上に精密な表面処理とメタライゼーションプロセスを経て高純度の銅層を成膜した高機能基板です。

このハイブリッド構造は以下を組み合わせています。

• 単結晶シリコンの機械的安定性と半導体グレードの品質
• 銅の高い電気伝導性と熱伝導性

その結果、MEMS デバイス、センサー電極、半導体パッケージング、ウェーハレベルの相互接続、および高度な電子研究アプリケーションに優れたプラットフォームを提供します。

片面、両面、選択的銅めっきなどのカスタム製造は、プロトタイプ開発と工業規模の生産の両方に利用できます。

主な特長

優れた電気伝導性と熱伝導性

銅層により通電能力と放熱性能が大幅に向上し、高出力および高周波アプリケーションに適しています。

均一性の高い銅コーティング

高度なめっき制御により、ウェーハ表面全体にわたって安定した厚さ分布を持つ高密度で均一な銅層が保証されます。

シリコン基板との強力な接着力

最適化された表面活性化と界面エンジニアリングにより、銅とシリコン間の優れた接合強度が確保され、ダイシング、ボンディング、パッケージングのプロセスにおける層間剥離のリスクが軽減されます。

半導体プロセスの互換性

以下のような標準的な MEMS および半導体プロセスと互換性があります。

• フォトリソグラフィー
• ウェット/ドライエッチング
• ウェーハダイシング
• ワイヤーボンディング
• パッケージングの統合

カスタマイズ性の高い仕様

ウェハサイズ、結晶方位、抵抗率、銅の厚さ、めっきパターンなどの柔軟なカスタマイズをサポートします。

アプリケーション

• MEMSデバイスの作製
• センサー電極形成
• 半導体パッケージ基板
• パワーエレクトロニクスの熱伝導層
• ウェーハレベルの相互接続構造
• 研究開発と材料科学研究
• 電子デバイスのプロトタイピング

仕様

カスタマイズオプション

当社は、アプリケーションのニーズに基づいて柔軟な製造ソリューションをサポートします。

• ウェーハの直径と厚さのカスタマイズ
• 銅厚制御（薄膜から厚めっきまで）
• 片面または両面メタライゼーション
• パターン化された/選択的な銅の堆積
• 小ロットのプロトタイピングのサポート
• 量産供給能力

私たちを選ぶ理由

当社はシリコンベースの先端材料と精密表面メタライゼーションを専門としています。当社のプロセス制御により、安定した接着力、均一なコーティング品質、バッチ間での再現性のあるパフォーマンスが保証されます。

研究開発の評価、パイロット生産、または産業規模の製造のいずれであっても、当社はお客様の技術要件に合わせた信頼性の高い銅めっきシリコン ウェーハ ソリューションを提供します。

よくある質問

1. 銅メッキシリコンウェーハは何に使用されますか?

これは主に、高い導電性と安定した機械的サポートを必要とする MEMS 製造、センサー電極、半導体パッケージング、およびウェーハレベルの相互接続アプリケーションで使用されます。

2. 銅の厚さとメッキ領域をカスタマイズできますか?

はい。銅厚、片面・両面コーティング、部分パターンめっきなどフルカスタマイズに対応いたします。

3. このウェーハは MEMS プロセスと互換性がありますか?

はい。リソグラフィー、エッチング、ダイシング、ボンディングなどの標準的な MEMS および半導体プロセスと完全な互換性があります。
