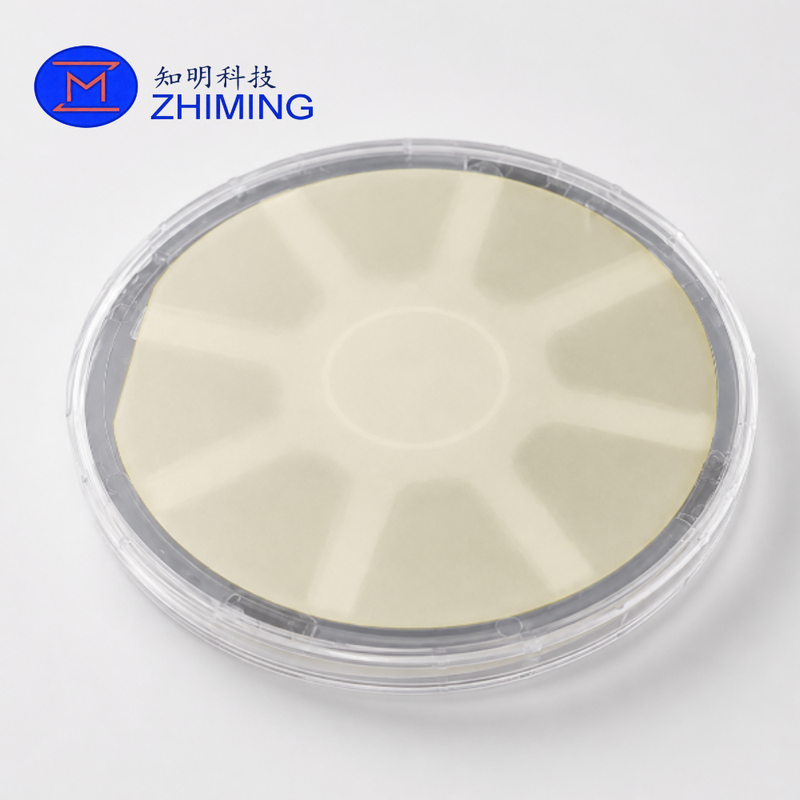

2D半導体WS2 研究・デバイス開発のためのサファイア

ZMSHは高品質のWS2をサファイア基板で生産し,サファイア基板で栽培された連続多層のツンフレム二硫化物 (WS2) フィルムを搭載しています.代表的なトランジション金属ダイカルコゲン化物 (TMD) 材料としてWS2は次世代の電子機器,光電子機器,光検出器,センサー,先進半導体研究に注目されています.

優れた結晶質,高フィルム均一性,滑らかな表面形状, 優れた光学性能を 提供しています半導体研究室世界各地の研究開発プロジェクト.

主要 な 特徴

• 連続多層WS2フィルム
• 高品質の六角結晶構造
• 卓越したウエファースケール均一性
• 強い光発光 (PL) 反応
• 超滑らかな表面 (RMS ≈ 0.11 nm)
• 優れた熱安定性を持つサファイア基板
• 2インチと4インチワッフルサイズで入手可能
• 装置の製造と材料の特徴付けに適している
• カスタム仕様

仕様

なぜサファイアにWS2を選んだのか?

WS2は適した帯隙,強い光物質相互作用,そして優れたキャリア輸送特性を組み合わせます従来のシリコン技術を超えて 最も有望な2D半導体材料の"つになります.

サファイア基板は以下を供給する.

• 高温安定性
• 優れた光学透明性
• 優れた機械強度
• 化学耐性
• ワッフルスケールでの成長のための信頼できるプラットフォーム

機械的に皮を剥がした薄膜と比較して,ワッファースケールWS2フィルムは研究とデバイス開発のためにより一貫性,繰り返し,拡張性を提供します.

特徴付けの結果

表面形状

原子力顕微鏡 (AFM) の測定により,ナノスケール装置の製造に適した0.11nmほどのRMS荒さを持つ超滑らかな表面が示されています.

結晶 の 質

GIXRD と GI-WAXS を含む先進的な特徴付け技術により,高い結晶質と優れた平面内向きが確認されています.

光学性能

強い光発光強度 (PL) と狭いFWHMは優れた光学品質と材料の均一性を示す.

材料の検証

ラマン光谱はWS2の特徴的な振動モードを確認し 材料の組成と構造的整合性を検証した.

申請

2次元半導体研究

キャリア輸送,電子特性,低次元材料の基礎研究

光電子機器

光検出器,光学センサー,光を発する装置,光学調節研究に適しています.

先進的な論理装置

次世代のトランジスタアーキテクチャと超薄半導体チャネルの研究プラットフォーム

AIと神経型コンピューティング

将来のコンピュータハードウェアや新しいデバイス構造のための新興材料候補です

ガスセンサー

高い表面感度により,ガス検出と環境モニタリングが可能です.

バイオセンサ

生物化学センサーや医学診断研究に適しています

柔軟な電子研究

柔軟な電子機器開発のための成長と転送プラットフォームとして使用できます.

学術研究

大学や国立研究室,半導体研究機関で広く使用されています.

入手可能な製品

パーソナライズ サービス

ZMSHは,顧客の要求に基づいて,WS2のカスタマイズされたウエファーソリューションを提供しています.

• オーダーメイドのウエファーサイズ
• 異なる基板の種類
• フィルム厚さの調整
• 研究級の仕様
• 装置の製造支援
• 材料の特徴化報告

カスタム要件とプロジェクトディスカッションのために私たちと連絡してください.

ZMSH の 利点

• プロの半導体ウエファーサプライヤー
• 2D材料と複合半導体に関する経験
• 厳格な品質管理
• グローバルな海運支援
• オーダーメイドのウエーファー製造能力
• 研究プロジェクトへの技術支援

よくある質問

WS2とは?

WS2 (タングステンディソルファイド) は,トランジション金属ダイカルコジェニド (TMD) 族に属する二次元半導体である.次の世代の半導体アプリケーションのための優れた光学および電子特性を示しています.

なぜサファイアを基材として使うのか?

サファイアには優れた熱安定性,光学透明性,化学耐性,機械的強度があり,高品質のWS2成長のための理想的な基質となっています.

ワッフルのサイズは?

標準サイズには2インチと4インチのウエーファーが含まれます.カスタムサイズも要求に応じて提供できます.

特徴付けデータを 提供できますか?

AFM,ラマン,PL,PLマッピング,TEM,GIXRD,GI-WAXSのレポートは,プロジェクトの要求に応じて利用できます.

パーソナライズ可能ですか?

ええ 基板の種類や 薄膜の大きさ フィルムの厚さ 研究用の仕様もサポートします
