サファイアチューブ:精密次要加工能力 幅広いスペクトル

製品概要

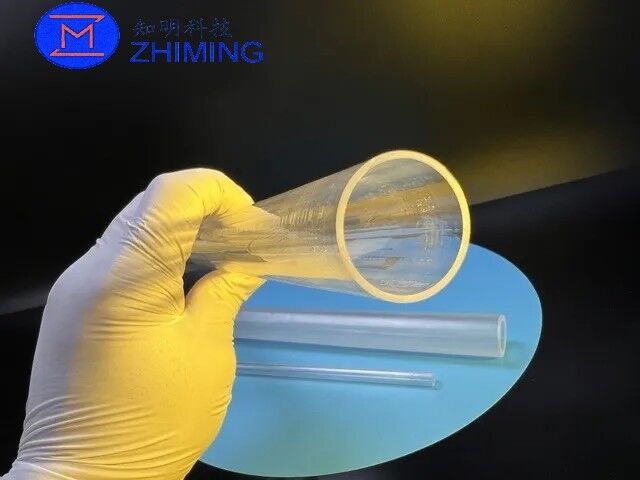

    サファイアチューブは、高純度合成単結晶アルミナ（α-Al₂O₃）から製造される管状の単結晶コンポーネントです。単結晶インゴットはキロプロス法（Kyropoulos法）やEFG法（Edge-defined Film-fed Growth）などのプロセスによって育成され、精密内面スライス、内外円筒研削、端面研磨などの複数の工程を経て加工されます。サファイア単結晶材料の優れた特性をすべて受け継ぎ、耐高温性、高硬度、耐腐食性、高電気絶縁性、広帯域光透過性の5つのコアな利点を統合しています。高温、高圧、強腐食、プラズマ照射などの過酷な動作条件下でも長期間安定して稼働でき、石英管、ホウケイ酸ガラス管、一般的なセラミック管のハイエンドなアップグレード代替品として機能します。半導体、高温産業、光学レーザー、化学流体、科学研究機器などの分野で幅広く使用されています。全寸法でのカスタマイズや二次精密加工に対応しており、各種機器の設置インターフェースやプロセス要件に適合させることが可能です。

主要な技術的特長

1. 高純度単結晶材料システム

    4N5グレード（99.995%）以上の高純度アルミナ原料から育成された単結晶で、六方晶系α相結晶構造を有しています。チューブ全体に粒界、気孔、不純物偏析がありません。その結晶の完全性と均一性は多結晶セラミック管やガラス管よりはるかに優れており、過酷な動作条件下での長期的な性能安定性を保証します。

2. 超耐高温性および耐熱衝撃性

    融点は最高2050℃、長期連続使用温度は最高1600℃、短時間の耐高温性は1900℃に達します。熱膨張係数はわずか5.8×10⁻⁶/℃と一般的なガラスよりもはるかに低く、割れることなく激しい熱衝撃に耐えることができます。管状炉、高温焼結、プラズマ反応などの高温熱処理用途に適しています。

3. 超高機械的強度および耐摩耗性

    モース硬度はダイヤモンドに次ぐ9で、曲げ強度は約400MPa、圧縮強度は約2000MPaです。管壁は強靭な機械的剛性、耐摩耗性、耐スクラッチ性を備え、高圧流体のフラッシングや高速気流の侵食に耐えることができます。長期間の使用でも傷や摩耗が生じにくく、耐用年数は石英管の数倍に達します。

4. 高い化学的不活性および耐腐食性

    室温ではほぼすべての強酸、強アルカリ、有機溶剤に不溶であり、フッ酸および熱リン酸によってのみわずかに腐食されます。半導体製造におけるプラズマエッチングや気相成長などの過酷なプロセス環境に耐え、パーティクルの脱落や材料劣化を起こさず、プロセスの清浄度と歩留まりを確保します。

5. 優れた電気絶縁性および誘電特性

    室温抵抗率は10¹⁴ Ω·cm以上で、優れた電気絶縁性、安定した誘電率、極めて低い誘電損失を誇ります。高電圧および高周波の動作条件下でもリーク、放電、信号干渉を起こさず確実な電気絶縁を実現でき、RFプラズマ、高圧電源、マイクロ波デバイスなどの用途に適しています。

6. 広帯域・高透過率の光学性能

    190nmの紫外線から4.5μmの中赤外線までの広帯域で高い光透過率を持ち、可視光透過率は85%以上に達します。光学グレードのチューブは内外壁の両面を鏡面研磨することができ、反射防止コーティングにより光透過効率をさらに高めることが可能です。レーザー共振器、光学検出用フローセル、紫外線反応装置などの光学用途に適しています。

7. 全パラメータのカスタマイズおよび精密加工能力

    外径、内径、肉厚、長さの全寸法カスタマイズに対応しています。ストレート管、段付き管、レデューサー管、溝付き管、フランジ付き管など、多様な構造の加工が可能です。端面鏡面研磨、内外円筒精密研削、面取り、精密穴あけ、表面微細加工などの二次加工を行うことで、機器の取り付け要件に正確に適合させることができます。

8. 封止接合およびシステム適合性

    サファイアチューブと金属ハウジングやセラミックベースの高精度な封止接合が可能です。カスタムフランジ、シールインターフェース、位置決め構造などのサポート部材も提供できます。完成品は信頼性の高い気密性能を備え、機器の配管システムに直接接続でき、高真空、高圧、高純度ガス供給のシーリング要件を満たします。

標準仕様

代表的な用途

1. 半導体分野: プラズマ発生器用チューブ、反応室ライナーチューブ、プロセスガス供給チューブ、エッチング装置保護チューブ、半導体洗浄工程配管
2. 高温産業分野: 管状炉ライナー、高温焼結保護チューブ、熱電対保護スリーブ、単結晶育成炉チューブ、冶金高温観察チューブ
3. 光学・レーザー分野: 固体レーザー共振器チューブ、レーザーフラッシュランプ保護チューブ、光学検出用フローセル、UV/IR光学窓チューブ、分光器サンプルチューブ
4. 化学流体分野: 強腐食性流体移送チューブ、化学反応チューブ、高純度媒体配管、高圧流体観察チューブ
5. 科学研究・医療分野: 実験用高温反応チューブ、バイオメディカル観察チューブ、MEMSデバイスパッケージングチューブ、放射線検出用窓チューブ

品質管理

    全工程において半導体グレードの品質管理体制を確立しています。各サファイアチューブは厳格な多次元検査を受け、完全な試験成績書（COA）の提供が可能です。主な検査項目には、内径・外径・肉厚の寸法精度検査、同軸度・真直度の校正、チューブ全体の外観欠陥スクリーニング（傷、欠け、気泡、不純物）、表面粗さおよび仕上げ検査、耐圧性・気密性試験、光透過率の抜取検査、清浄度および無塵パッケージ検証が含まれ、製品パラメータの正確性と安定した性能を保証して、ハイエンドな産業および

科学研究の現場における厳しい要件を満たします。
