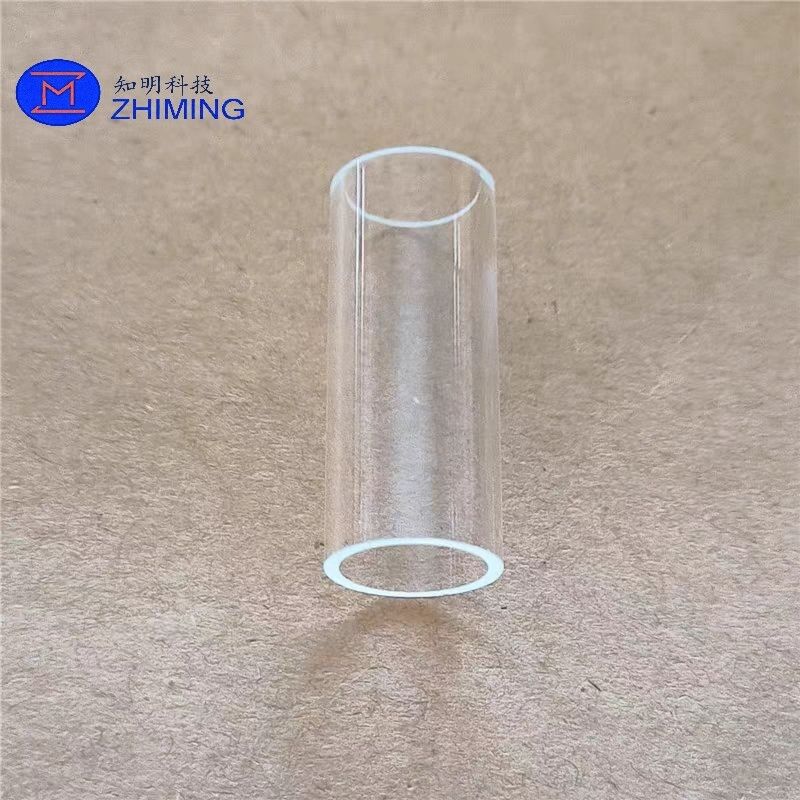

サファイアチューブ

製品概要
    EFGサファイアチューブおよび異形材は、EFG（Edge-defined Film-fed Growth：縁部限定液膜供給結晶成長）法により、4N5グレードの高純度アルミナから直接育成された単結晶サファイア部品です。その基本原理は、専用にカスタマイズされたモリブデン製ダイス（成形金型）を介して結晶の断面形状を規定することです。溶融アルミナが毛細管現象によってダイス内部のスリットを伝わって頂部に上昇し、液膜を形成します。種結晶が液膜に接触した後、ゆっくりと上方に引き上げられることで、融液は種結晶の結晶方位に沿って連続的に結晶化・凝固し、ダイスと全く同じ断面形状を持つ長尺の単結晶異形材が直接育成されます。この製法はニアネットシェイプ（最終形状に近い成形）を実現し、切断や穴あけなどの後加工代（切削代）を大幅に削減します。その材料歩留まりと量産効率は、従来のキロポーロス（Kyropoulos）法によるインゴット加工ソリューションを大きく上回ります。製品は、耐熱性、高硬度、優れた耐食性、高い電気絶縁性、広帯域の光透過性といった単結晶サファイア本来の特性を完全に受け継いでおり、優れた長尺性、薄肉性、および高い費用対効果を特長としています。ストレートチューブ、段付きチューブ、レデューサー（異径）チューブ、丸棒、薄板、異形断面材など、カスタマイズされた形状に対応可能です。高温産業、一般的な半導体プロセス、化学流体輸送、光学検査向けのコスト効率に優れた単結晶ソリューションです。

主要技術の特徴
1. ニアネットシェイプ EFG結晶成長プロセス
    専用ダイスにより結晶の断面形状を直接成形するため、育成されたプロファイルは最終製品に近い形状となります。キロポーロス法のように大型インゴットから大量の材料を切削加工する必要がありません。材料歩留まりは60%以上（キロポーロス法によるチューブ加工では通常20%未満）に達し、原材料の損失と加工コストを大幅に削減できるため、標準化された製品の量産に最適です。

2. 長尺・薄肉仕様の優位性
    1回の育成で長さ1500mmを超える長尺プロファイルの成長が可能であり、最小肉厚は0.3mmに制御できるため、長距離の流体輸送や長尺炉への適合ニーズに完璧に対応します。インゴットサイズに制限されるキロポーロス法による長尺チューブは接合（スプライシング）が必要となり、薄肉チューブの加工には莫大な材料損失と高いコストが伴います。

3. 高純度単結晶材料ベース
    母材には4N5グレード（≥99.995%）の高純度単結晶α-Al₂O₃を使用しており、粒界、気孔、不純物の偏析のない完全な単結晶構造を有しています。結晶の完全性はキロポーロス法で育成されたインゴットよりわずかに劣るものの、多結晶アルミナセラミックスや石英ガラスなどの従来のチューブ材をはるかに凌駕しており、大半の産業用途における性能要件を満たしています。

4. 超高温耐性と耐熱衝撃安定性
    融点は2050℃で、酸化雰囲気中において最大1600℃までの長期連続使用が可能です。熱膨張係数が低いため、高温下での寸法変形が極めて小さく、激しい熱衝撃を受けてもクラックが発生しないため、管状炉、高温焼結、中温プラズマなどの熱処理環境に最適です。

5. 高硬度、耐摩耗性、耐薬品腐食性
    モース硬度9を有し、優れた耐摩耗性と耐スクラッチ性を備え、高圧流体のフラッシング（浸食）や粒子の摩擦に耐えることができます。極めて高い化学的不活性を持ち、室温では大半の強酸、強アルカリ、有機溶剤に耐え、フッ化水素酸や熱リン酸によってのみわずかに腐食されます。その耐用年数は石英チューブやガラスチューブを大幅に上回ります。

6. 優れた電気絶縁性と光学特性
    室温での体積抵抗率は10¹⁴ Ω·cmを超え、安定した誘電特性を備えているため、信頼性の高い高電圧電気絶縁性を提供し、RF（高周波）や高電圧電源環境に適しています。190nmの紫外線から4.5μmの中赤外線までの広帯域で高い透過率を有し、流体観察、光学検査、紫外線反応などの透光要件を満たします。

7. 完全カスタム構造対応と精密加工能力
    ダイスを交換することで、円形、四角形、特殊異形など様々な断面形状のプロファイルをカスタマイズできます。ストレートチューブ、段付きチューブ、レデューサーチューブ、スロット（溝付き）チューブなどの構造に対応可能です。端面研磨、内径/外径の精密研削、面取り、精密穴あけ、メタライズ接合（封止）などの二次加工にも対応し、装置の取り付けインターフェースに正確に合致させることができます。

8. 大規模量産性とコスト優位性
    1回の育成で長尺プロファイルを成長させることができ、切断・分割することで複数の最終製品が得られるため、量産効率が非常に高くなります。ニアネットシェイプ成形による高い材料歩留まりと相まって、製品全体のコストはキロポーロス法で加工された同等品よりも大幅に低く、コスト重視で数量の多い一般的な産業用途に適しています。

標準仕様

代表的な用途

1. 高温産業分野：管状炉ライナー、高温焼結保護管、熱電対保護管、冶金用高温輸送管。1600℃の高温と熱衝撃に耐えて長期稼働し、石英管を代替することで耐用年数を大幅に向上させます。
2. 一般半導体分野：中・低出力プラズマガス供給管、プロセス洗浄配管、ウエハ搬送保護スリーブ。中程度のプラズマ衝撃に耐え、ハイエンドなキロポーロス法半導体チューブよりも優れた費用対効果を提供します。
3. 化学流体分野：高腐食性流体輸送管、化学反応観察管、高純度媒体移送配管。大半の酸・アルカリ腐食に耐え、移送媒体の高純度を維持します。
4. 光学・検査分野：光学検出フローセル、紫外線反応管、分光光度計サンプルセル管、レーザーキャビティ保護管。優れた光透過性と耐食性を両立します。
5. 一般産業分野：耐摩耗シャフトスリーブ、流体ノズル、センサー保護スリーブ、高温観察窓管。金属、プラスチック、一般的なセラミックスを代替し、使用寿命を大幅に延長します。

品質管理

ダイスの作製から完成品の出荷まで、全工程を網羅する品質管理体制を確立しており、すべての製品に対して多面的な厳密検査を実施しています。主な検査項目：内径・外径および肉厚の寸法精度検査、同軸度および真直度の校正、全チューブ外観欠陥スクリーニング（傷、カケ、気泡、不純物）、表面粗さ検査、耐圧・気密性サンプリング検査、光学透過率の検証。工業グレード製品向けの標準検査成績書のほか、特殊な要求を持つ製品にはXRD結晶方位検証レポートを提供可能であり、正確なパラメータと安定した性能を保証して、様々な産業グレードの要求に対応します。

関連製品

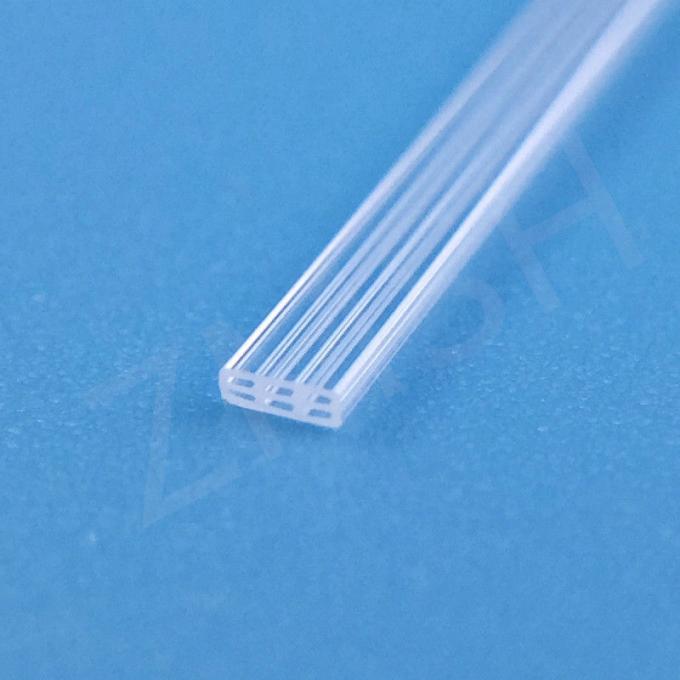

溶融石英ガラス光学管 SiO2 結晶材料 透明ガラス管 GS1 GS2
