| ブランド名: | zmkj |
| モデル番号: | Lt3inch |
| MOQ: | 25個 |
| 価格: | by case |
| 配達時間: | 15 30日 |
3inch dia76.2mmのリチウムtantalate LiTaO3のリチウム ニオブ酸塩LiNbO3のウエファーの基質、

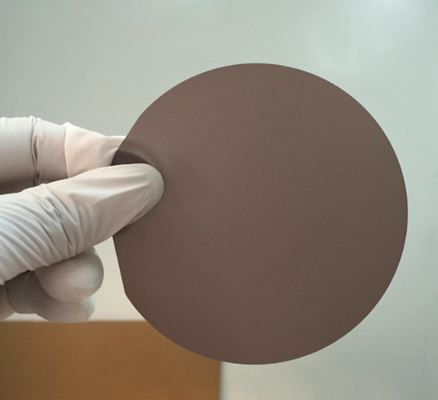

黒いLTおよびLNのウエファーはのための、3inch、4inchの6inch LiTaO3のウエファー見ました
圧電気水晶のリチウムTantalateのLT LiTaO3の水晶
材料として電気光学および音響工学適用の使用を見つけるリチウムTantalate （LT、LiTaO3）に独特な特性があります。これらは次のとおりである場合もあります:表面の音波装置、バルク音波装置、圧電気のトランスデューサーおよび圧電気センサー。リチウムTantalateの36°そして42の°の切口は800からの2100のMHzに頻度でテレコミュニケーションの携帯電話の受話器の市場のための広まった採用を示しました。これらのオリエンテーションは性能で最大限に活用された帯域幅/挿入損失のトレードオフを示し、拡大の移動式受話器の販売を支配しています。
指定
|
オリエンテーション |
36°Y-cut±0.2° | 42°Y-cut±0.2° | X-cut±0.2° | |
| 直径 | 76.2±0.3mm、100±0.3mm、150±0.3mm | |||
| 平たい箱の第1 | 22±2mm、32±2mmのX-axis±0.2°への47.5±2mmの垂直 | 22±2mm、32±2mmの112°Y±0.2°への47.5±2mmの垂直 | ||
| 平たい箱の2st | 10±2mm CW270°from第1の | 10±2mm CW315°from第1の | 10±2mm CW315°か270°from第1の | |
| 厚さ | 200~250±25um、300-350±25um、500±25um | |||
| 前部表面 | 「+」、Ra<1nm、 | |||
| 背部表面 | GC#1000、重なり合うGC#2000 | |||
| LTV | <1umのat5x5mmの地帯 | |||
| 弓 | ≤25um | |||
Opitcalの等級LiTaO3/LiNbO3のウエファー
オリエンテーションのXカットのZカット
直径76.2±0.3mm 76.2±0.3mm
平らなオリエンテーション
（の） X±0.2°への垂直
厚さ0.2-5mm
表面質の倍の側面磨かれたS/D 20/10,40/20
TTV <15um
弓<30um
キュリー温度605±2°
rouding端の斜角が付く端
特徴の圧電気水晶LiTaO3の水晶
| 優秀な光電特性 |
| 高い損傷閾値 |
| 高いキュリー温度 |
圧電気水晶LiTaO3の水晶
| 指定 | 慣習的 | 高精度 |
| 材料 | LiTaO3 （LT） | LiTaO3 （LT） |
| オリエンテーション | X-112°Y、36°Y、42°Y±0.5° | X-112°Y、36°Y、42°Y±0.5° |
| 平行 | 30 ″ | 10" |
| 垂直 | 10 ′ | 5' |
| 表面質 | 40/20 | 20/10 |
| 波頭のゆがみ |
λ/4@632nm
|
λ/8@632nm
|
| 表面の平坦 |
λ/4@632nm
|
λ/8@632nm
|
| 明確な開き | >90% | >90% |
| 小さな溝 | <0> | <0> |
| 厚さ/直径の許容 | ±0.1 mm | ±0.1 mm |
| 最高次元 | dia150×50mm | dia150×50mm |
| 特性 | LiTaO3 （LT） |
| タイプの材料 | 単結晶 |
| 結晶構造 | 、a = 5.154 Trigonal、c = 13.784Å |
| 融点 | 1650℃ |
| キュリー温度 | 607℃ |
| 伝送範囲 | 400 – 5000 nm |
| 吸収端 | 270nm |
| 吸収の損失 | < 0=""> |
| R.i. | =2.176無し、n.e. =2.180 （0.633のµmで） =2.131無し、n.e. =2.134 （1.2 µmで） |
| 密度 | 7.45g/cm3 |
| 熱伝導性 | 8.78x 10-7 m2/sec |
| 光学同質性 | ~10-5 |
| 硬度（Mohs） | 5 |
| 伸縮性がある係数 | セリウム11 2.33 （X 1011 N/m2） セリウム33 2.77 （X 1011 N/m2） |
| 比誘電率 | ε11/ε0 52.7 ε33/ε0 44.5 |
| 水の容解性 | 水で不溶解性 |
| NLO係数 | d33 = 13.8 pm/V |
| d22 = 2.4 pm/V | |
| d11 = 0.85 pm/V | |
| 電気光学係数 | r31 =8.4 pm/V、@633nm |
| r22 =20 pm/V、@633nm | |
| r33 =30.5 pm/V、@633nm | |
| 損傷閾値 | 2 MW cm2@532nm |
| 標準的な直径 |
dia150x50mm |
FAQ
Q1. あなたの会社は工場または貿易会社ですか。
私達に工場があり、またourselfの商事会社によって輸出します。
私達はサファイアの基質のmanufactuer、またウエファーに多数をタイプ水晶作り出してもいいです。
Q2. サンプルを供給するでしようか。
はい、私達は顧客の要求に従ってサンプルを供給してもいいです。
Q3. ウエファーまたはインゴットの在庫がありますか。
私達は顧客の要求に従って多数をサイズ ウエファーおよびレンズ処理します。
ほとんど3inchの4inch標準的な厚さのウエファーは在庫にあります。
従って私達は在庫でそれがcommenの指定なら少数を大きさで分類してもらいます。
Q4.Whereあなたの会社は見つけられますか。
上海、中国にある私達の会社。工場はウーシー都市にあります。
Q5. どの位プロダクトを得るために取りますか。
通常2weeksでプロセスに1-3週、標準的なウエファーのサイズの公有地deliveriedできますかかります
カスタマイズされたサイズがそれあったら量そしてサイズのプロダクトによって決まって下さい。
