太陽光起電のための4H-N 8inchの半導体の基質SICの炭化ケイ素のウエファー

オンラインです

太陽光起電のための4H-N 8inchの半導体の基質SICの炭化ケイ素のウエファー

4H-N 8inch Semiconductor Substrate SIC Silicon Carbide Wafer For Solar Photovoltaic
4H-N 8inch Semiconductor Substrate SIC Silicon Carbide Wafer For Solar Photovoltaic 4H-N 8inch Semiconductor Substrate SIC Silicon Carbide Wafer For Solar Photovoltaic 4H-N 8inch Semiconductor Substrate SIC Silicon Carbide Wafer For Solar Photovoltaic

大画像 :  太陽光起電のための4H-N 8inchの半導体の基質SICの炭化ケイ素のウエファー

商品の詳細:
起源の場所: 中国
ブランド名: TANKBLUE
証明: CE
モデル番号: 4h-n
お支払配送条件:
最小注文数量: 3PCS
価格: by size and grade
パッケージの詳細: 単一のウエファーの容器箱か25pcカセット箱
受渡し時間: 1-4weeks
支払条件: T/T、ウェスタン・ユニオン
供給の能力: 1000PC/Month
詳細製品概要
材料: SICの水晶 タイプ: 4h-n
純度: 99.9995% 抵抗: 0.015~0.028ohm.cm
サイズ: 2-8inch 2inch、3inch、4inch、6inch、8inch 厚さ: 350umまたはカスタマイズされる
MPD: 《2cm-2 適用: SBDのため、MOS装置
TTV: 《15um 弓: 《25um
ワープ: 《45um 表面: Si表面CMP、c表面MP
ハイライト:

半導体の基質SICのウエファー、4H-N 8inch SiCの基質、太陽光起電炭化ケイ素のウエファー

,

4H-N 8inch SiC Substrate

,

Solar Photovoltaic Silicon Carbide Wafer

4inch 6inch 4H-N sicのウエファーのSBD MOS装置、要求のパワー エレクトロニクス、太陽光起電のための4H-N 8inch TANKBLUEのブランドの半導体の基質SICの炭化ケイ素のウエファーのための4H-N 4inch 6inch Sicのウエファーの半導体の高い水晶質のための模造の主な生産の等級

炭化ケイ素の利点

  • 硬度

従来のシリコン基板上の炭化ケイ素の使用へ多数の利点がある。主要な利点の1つは硬度である。これは材料に高速、高温や高圧適用の多くの利点を、与える。

炭化ケイ素のウエファーに平均が1ポイントから別の井戸に熱を移すことができる高い熱伝導性がある。これは電気伝導率および最終的に小型化、SiCのウエファーへの転換の共通のゴールの1を改善する。

  • 熱機能

熱衝撃に抗力が高い。これはそれらに壊れるか、または割れないでことを温度を急速に変える機能があることを意味する。これは従来のバルク ケイ素と比較して炭化ケイ素の寿命そして性能を改善するのはもう一つの靭性の特徴であるので装置を製造するとき明確な利点を作成する。

分類

炭化ケイ素SiCの基質は2つの部門に分けることができる:高い抵抗(resistorivity ≥107Ωの半絶縁された(高い純度非dopendおよびV添加された4H-SEMI)炭化ケイ素の基質·cm)、および低い抵抗の伝導性の炭化ケイ素の基質(抵抗の範囲は15-30mΩである·cm)。

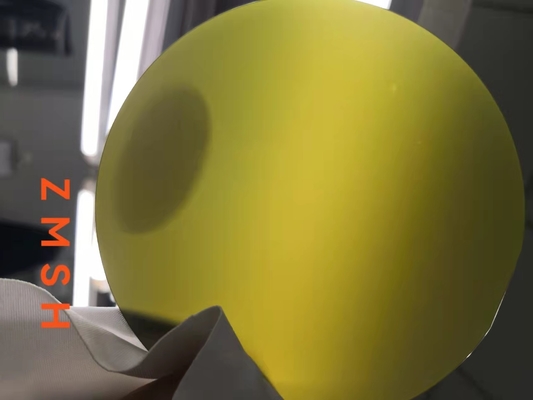

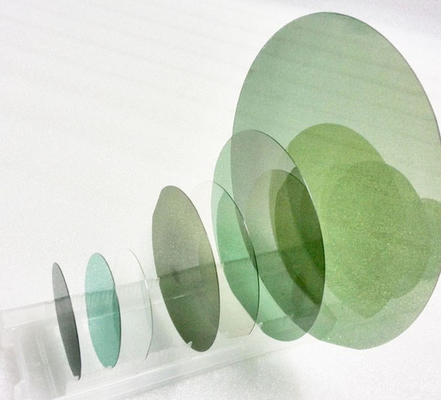

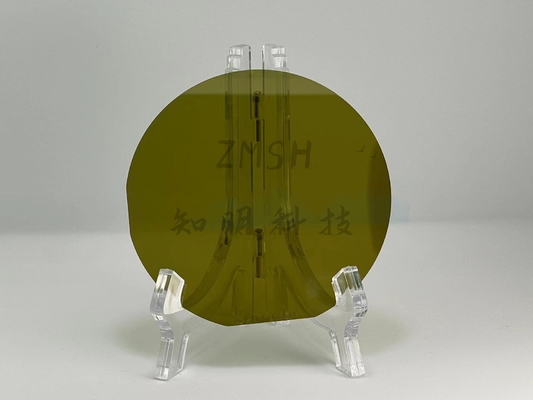

太陽光起電のための4H-N 8inchの半導体の基質SICの炭化ケイ素のウエファー 0太陽光起電のための4H-N 8inchの半導体の基質SICの炭化ケイ素のウエファー 1太陽光起電のための4H-N 8inchの半導体の基質SICの炭化ケイ素のウエファー 2

指定

サイズ:
8inch;
直径:
200mm±0.2;
厚さ:
500um±25;
表面のオリエンテーション:
[11-20] ±0.5°の方の4;
ノッチのオリエンテーション:
[1-100] ±1°;
ノッチの深さ:
1±0.25mm;
Micropipe:
<1cm2>
六角形の版:
どれも割り当てなかった;
抵抗:
0.015~0.028Ω;
EPD:
<8000cm2>
テッド:
<6000cm2>
BPD:
<2000cm2>
TSD:
<1000cm2>
SF:
区域<1>
TTV
≤15um;
ゆがみ
≤40um;
≤25um;
多区域:
≤5%;
傷:
<5 and="" Cummulatioe="" Length="">
破片/刻み目:
どれもD>0.5mmの幅および深さを割り当てない;
ひび:
どれも;
汚れ:
どれも
ウエファーの端:
小さな溝;
表面の終わり:
ポーランド二重側面Siの表面CMP;
パッキング:
複数のウエファー カセットか単一のウエファーの容器;

太陽光起電のための4H-N 8inchの半導体の基質SICの炭化ケイ素のウエファー 3太陽光起電のための4H-N 8inchの半導体の基質SICの炭化ケイ素のウエファー 4

産業鎖

炭化ケイ素SiCの産業鎖は基質の物質的な準備、エピタキシアル層の成長、装置製造業および下流の適用に分けられる。炭化ケイ素のモノクリスタルは通常物理的な蒸気伝達(PVT方法)によって準備され、それからエピタキシアル シートは化学気相堆積(CVD方法)によって基質で発生し、関連した装置は最終的になされる。基質の製造技術の難しさによるSiC装置の産業鎖では産業鎖の価値は上流の基質リンクに主に集中される。

ZMSHの会社は提供する100mmおよび150mm SiCのウエファーを提供する。硬度(SiCは世界の第2最も堅い材料である)および熱および高圧流れの下の安定性によって、この材料は複数の企業で広く利用されている。

FAQ

Q:wayofは何をおよび言葉を支払うために出荷して、要したか。

:(1)私達は50% T/Tを先立って受け入れ、配達の前にDHL、Federal Express、EMS等によって50%を残した。

(2)あなた自身の明白な記述があれば、大きい。そうでなかったら、私達はそれらを出荷するのを助けることができる。

貨物は実際の解決に従ってある

Q:あなたのMOQは何であるか。

:(1)目録のための、MOQは3pcsである。

(2)カスタマイズされたプロダクトのための、MOQは10pcsである。

Q:私は私の必要性に基づいてプロダクトをカスタマイズしてもいいか。

:はい、私達は材料、指定および形のあなたの必要性に基づいてサイズをカスタマイズしてもいい。

Q:受渡し時間は何であるか。

:(1)標準的なプロダクトのために

目録のため:配達は順序を置いた5仕事日後ある。

カスタマイズされたプロダクトのため:配達は順序を置いた3週後2またはである。

(2)特別型プロダクトのための、配達は順序を置いた後4週労働日数である。

私達に連絡しなさい

モニカ劉
Tel:+86-198-2279 - 1220 (whatsappかskypeは利用できる)

電子メール:monica@zmsh-materials.com
会社:上海有名な貿易CO.、株式会社。

工場:ウーシーJINGJINGの技術CO.、株式会社。

住所:Room.5-616のNo.851 Dianshanhuの道、Qingpu区域
上海都市、中国/201799
私達は半導体の水晶(GaNの焦点である;SiC;サファイア;GaAs;INP;ケイ素;MgO、LT/LN;等)
