2' 4' InP ウェーファー インディウム・フォスフィード ウェーファー 半導体基板 350um 650um

2' 4' InP ウェーファー インディウム・フォスフィード ウェーファー 半導体基板 350um 650um

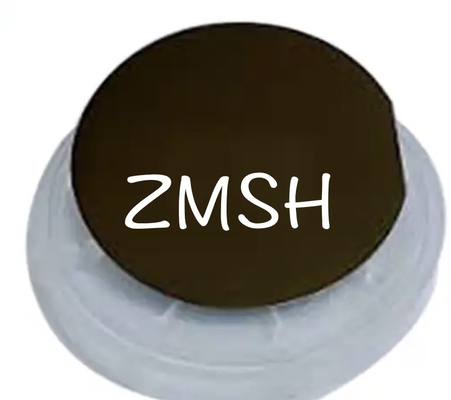

記述INPウエファー:

InP (インディウム・フォスフィード) チップは,光二極管,レーザー,光電センサーなどの高性能光電子機器の製造に使用される半導体材料です.

• 結晶構造: InPチップは高度に秩序ある格子構造を持つ立方結晶構造を採用する.

• エネルギーギャップ: InPチップは,可視光範囲内の半導体材料である約1.35 eVの小さな直接エネルギーギャップを持っています.

• 屈折指数: InP ウェーファーの屈折指数は光の波長によって変化し,可視範囲では約 3.17 です.

• 熱伝導性:InPは約0.74W/ ((cm·K) の高熱伝導性を有する.

• 電子移動性: InPチップは約5000cm^2/(V·sの高い電子移動性を持っています.

• チップサイズ: InP チップは通常,丸いチップ形式で供給され,直径が数ミリメートルから数インチに及ぶ可能性があります.

• 表面特性: InP チップの表面は,平らさと清潔性を向上させるために通常特別に処理されます.

特徴INPウエファー:

InP (インディウム・フォスフィード) チップは,光電子機器の分野で半導体装置の基板材料として広く使用されています.以下は,InPチップ基板材料の利点のいくつかです:

• 直接エネルギーギャップ: InPチップは,小さな直接エネルギーギャップ (約1.35 eV) を有し,可視範囲内の光信号を効率的に吸収し発光することができます.

• 高電子移動性: InPチップは高い電子移動性 (約5000cm^2/(V·s) を有し,高速電子デバイスでは優れた電気特性を示しています.

• 強い光電気効果: InP チップは強い光電気効果があり,光検出器や光二極管などのデバイスで優れた性能を示します.

• 安定性と信頼性: InPチップは良好な熱安定性と電気特性があり,高温および高電場環境で動作することができます.

• 広範な調製技術: InPウエファは,金属有機化学蒸気堆積 (MOCVD) や分子ビームエピタキシ (MBE) などの様々な調製技術で栽培することができます.

技術パラメータINPウエファー:

適用するINPウエファー:

半導体装置の基板材料として,インP (インディウム・フォスフィード) チップは,優れた光電と電気特性を持っています.以下は,InPチップ基板材料の主要な応用分野の一部です.:

• 光通信:光ファイバー通信システムにおける光送信機 (レーザーなど) と光受信機 (光二極管など) の製造に使用できる.

• 光学検出とセンサー: InPチップをベースにした光検出器は,光学通信,光学測定,スペクトル分析その他の用途.

• レーザー技術:INPベースのレーザーは,光通信,光学記憶,リダール,医療診断,材料処理に広く使用されています.

• 光電子集成回路: InPチップは光電子集成回路 (OEics) を作るために使用できます.これは,同じチップ上の光電子装置と電子装置の統合である..

• 太陽電池: InPチップは高光電変換効率で,効率的な太陽電池の製造に使用できます.

FAQ:

Q1: ブランド名は何ですか?INPウエファー?
A1: そのインディアム・フォスフィードZMSHによって作られています

Q2: 半径は?インディアム・フォスフィード?
A2: 半径インディアム・フォスフィード2'', 3'', 4' です

Q3: どこにインディアム・フォスフィードどこにいるの?
A3: そのインディアム・フォスフィード中国から来た

Q4: 生産量はインディアム・フォスフィードROHS認証は?
A4: そうですインディアム・フォスフィードROHS認証されています

Q5: どれ位インディアム・フォスフィードワッフルは一度に買えますか?
A5: 注文の最小量インディアム・フォスフィード5個分です
