プロダクト細部
起源の場所: 上海中国
ブランド名: ZMSH
証明: ROHS
モデル番号: SiC基板
支払いと送料の条件
受渡し時間: 30日
支払条件: T/T
パラメータ: |
N-TYPE |
Polytype: |
4H |
成長方法: |
CVD |
厚さ: |
350μm |
等級: |
プライム,ダミー,リサーチ |
熱膨張係数: |
4.5 (10-6K-1) |
パラメータ: |
N-TYPE |
Polytype: |
4H |
成長方法: |
CVD |
厚さ: |
350μm |
等級: |
プライム,ダミー,リサーチ |
熱膨張係数: |
4.5 (10-6K-1) |
オプトエレクトロニクス半導体材料に使用されるSiC基板4H-N厚さ350um
製品説明
SiC基質は半導体技術の分野における重要な材料であり,ユニークな特性と有望な応用を提供しています.シリコンカービッド (SiC) は,優れた電気性能で知られる広い帯域半導体材料です.熱性や機械性がある
4H-N SiC基質は,通常,n型半導体で,窒素 (N) 補給剤が余分な電子を結晶格子に導入する.電子伝導を必要とする用途に適しているこれらの基板は,高い電子移動性と低電阻性により,パワーエレクトロニクス,高周波デバイス,および光電子の応用を見つけます.
一方,SiC基板は半絶縁性も示し,高性能および高温アプリケーションに最適化します.半絶縁性能は内在的な欠陥や深層不純物による意図的なドーピングから生じる.この基板は,高性能の電波周波数 (RF) デバイス,マイクロ波電子機器,厳しい環境センサーに広く使用されています.
高品質のSiC基板の製造には,物理蒸気輸送 (PVT),化学蒸気堆積 (CVD),または升華エピタキシーなどの高度な成長技術が含まれます.この技術により,材料の結晶構造を正確に制御できますSiCのユニークな特性と精密な製造プロセスが組み合わせられ,半導体用途で非常に価値のある SiC 基質を作る.
製品パラメータ
| グレード | MPDグレードはゼロ | 生産級 | 研究級 | ダミーグレード | |
| 直径 | 150.0 mm +/- 0.2 mm | ||||
| 厚さ | 4H-SI350の場合は 500um +/- 25um 4H-Nの場合は +/- 25um | ||||
| ウェファーの方向性 | 軸上: <0001> 4H-SIOff の場合は +/- 0.5° 4H-N の場合は <11-20> の方向に 4.0° +/- 0.5° | ||||
| マイクロパイプ密度 (MPD) | 1cm-2 | 5cm-2 | 15cm-2 | 30cm-2 | |
| ドーピング 濃度 | N型: ~ 1E18/cm3SI型 (Vドーピング): ~ 5E18/cm3 | ||||
| 主要フラット (N型) | {10-10} +/- 5.0°C | ||||
| 主要平面長さ (N型) | 47.5 mm +/- 2.0 mm | ||||
| ノッチ (半絶縁型) | ノッチ | ||||
| エッジ除外 | 3mm | ||||
| TTV /Bow /Warp ニュース | 15um /40um /60um | ||||
| 表面の荒さ | ポーランド Ra 1 nm | ||||
| CMP Ra 0.5 nm シ面 | |||||
製品の性質
4H-N SiC基板は,電子伝導のために余分な電子を提供する窒素補充剤の存在により,n型伝導性を示しています.
SiC基板は半断熱性を示し,高い抵抗性と電子伝導性が最小で,特定の電子および光電子アプリケーションに不可欠である.

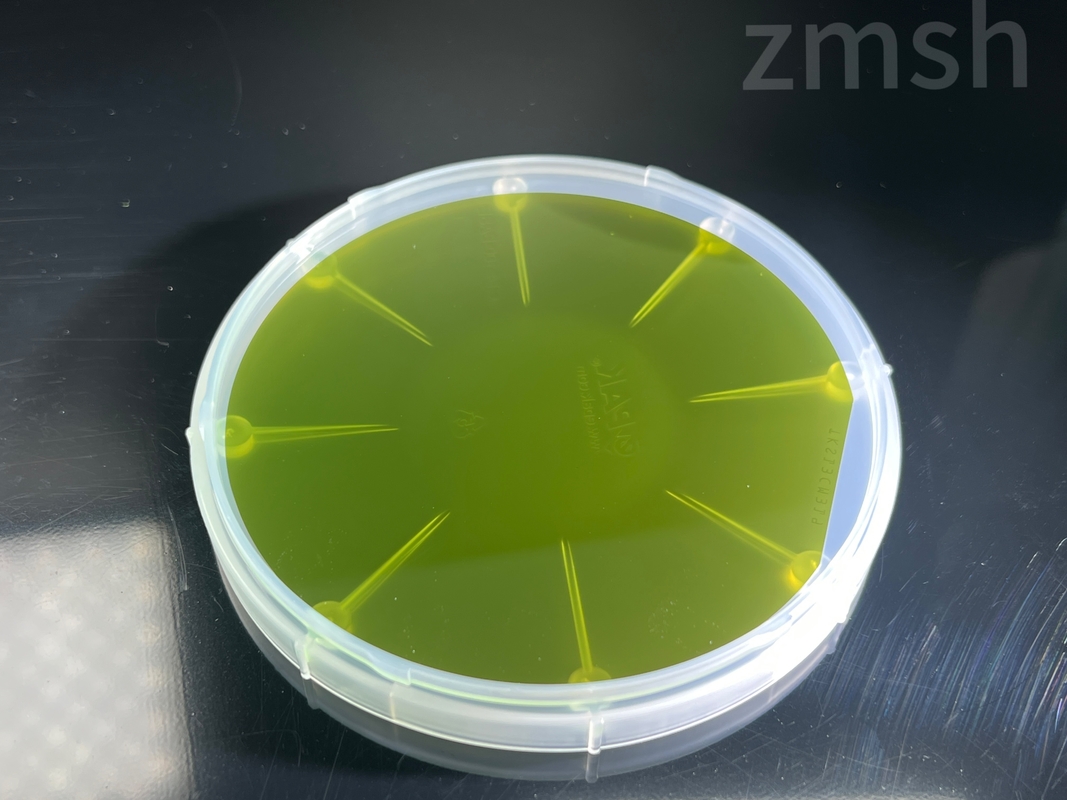

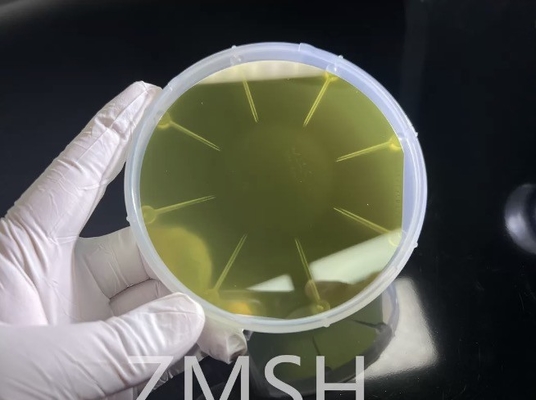

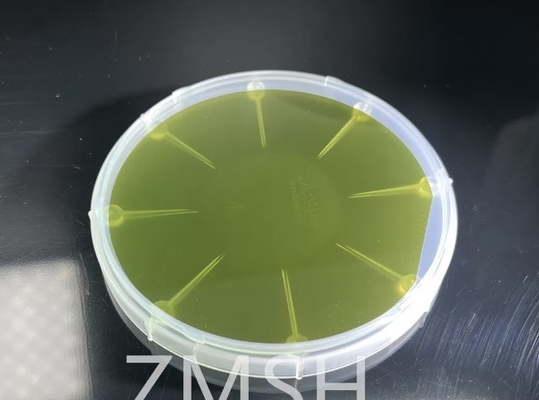

製品表示
Q&A
4H-SiCと6H-SiCの違いは何ですか?
他のすべてのSiCポリタイプは,亜鉛・ブレンドとウルトジット結合の混合物である. 4H-SiCは,ABCBの積み重ね配列を持つ同じ数の立方体および六角結合で構成される.6H-SiCは3分の2の立方結合と3分の1の六角結合で ABCACBの積み重ね配列で構成されています.
