プロダクト細部
Place of Origin: China
ブランド名: ZMSH
証明: ROHS
支払いと送料の条件
Delivery Time: 2-4weeks
Payment Terms: T/Ts
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std.Dev better than 1nm @inner 42mm |
Thickness control: |
Better than ±3% |
Doping control: |
Better than +10% |
P-InP doping (cm-3): |
Zn doped; 5e17 to 2e18 |
N-InP doping (cm-3): |
Si doped; 5e17 to 3e18 |
AllnGaAs doping (cm-3): |
1e17 to 2e18 |
InGaAsP doping (cm-3): |
5e17 to 1e19 |
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std.Dev better than 1nm @inner 42mm |
Thickness control: |
Better than ±3% |
Doping control: |
Better than +10% |
P-InP doping (cm-3): |
Zn doped; 5e17 to 2e18 |
N-InP doping (cm-3): |
Si doped; 5e17 to 3e18 |
AllnGaAs doping (cm-3): |
1e17 to 2e18 |
InGaAsP doping (cm-3): |
5e17 to 1e19 |
InP FPエピワファー InP基板 n/pタイプ 2 3 4インチ 厚さ350-650um 光網作業用
InP エピワファーの概要
インディアム・フォスフィード (InP) エピワファーは,高度な光電子機器,特にファブリ・ペロット (FP) レーザー二極管で使用される重要な材料である.InP Epiwafers は,InP 基板上に表軸的に成長した層で構成される.通信,データセンター,センサー技術における高性能アプリケーションのために設計されています.
InPベースのFPレーザーは光ファイバー通信にとって不可欠であり,受動光学ネットワーク (PON) や波分割マルチプレックス (WDM) などのシステムで短距離から中距離のデータ送信をサポートします.放射波長通常は1.3μmと1.55μmの範囲で,光ファイバーの低損失窓と一致し,長距離高速通信に最適です.
これらのウエファは,データセンター内の高速データインターコネクトでも利用可能であり,FPレーザーのコスト効率性と安定性が必要である.InPベースのFPレーザーは,環境モニタリングと産業用ガス検出に使用されています.超赤色吸収帯で精密に放出されているため,CO2やCH4などのガスを検出できます.
医療分野では,インピエピウエファーが非侵襲的な画像処理能力を提供し,光学コーレンストモグラフィ (OCT) システムに貢献しています.光子回路への統合と航空宇宙および防衛技術における潜在的な利用LIDARや衛星通信などの技術が,その多用性を強調しています.
全体として,InPエピワファーは,特に1.3μmから1の範囲で優れた電気的および光学特性により,幅広い光学および電子機器を可能にするために重要です.55 μm波長範囲.
InP エピワファーの構造
InPエピワファーのPLマッピング試験結果

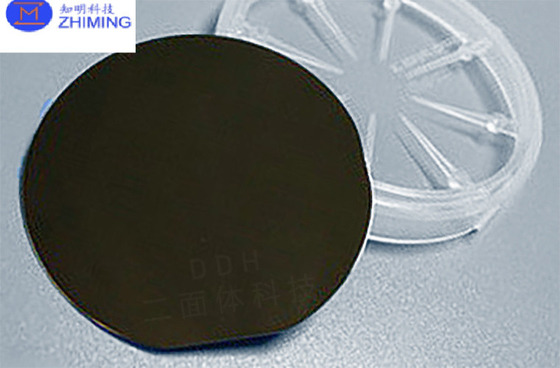

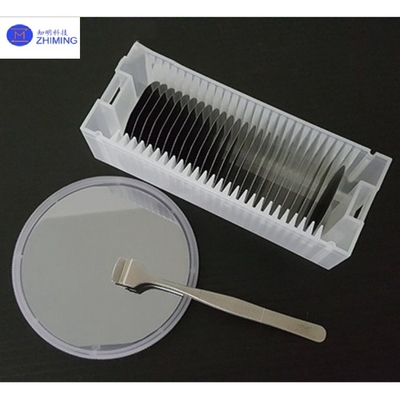

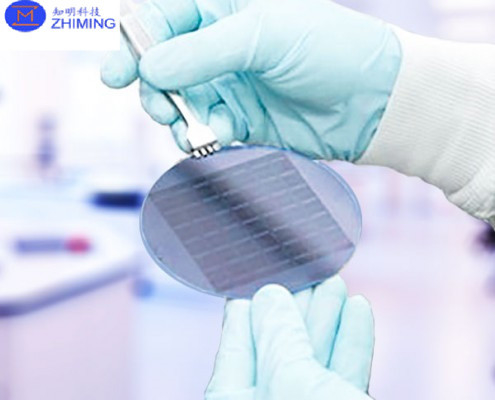

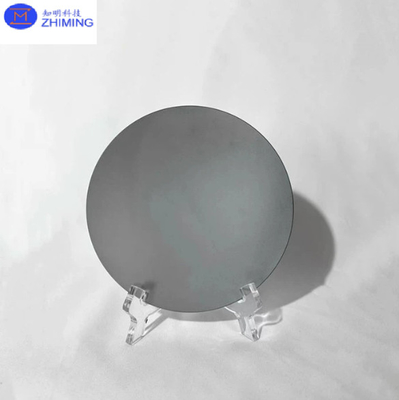

インピエピワファーの写真
InP エピワファーの特徴と主要なデータシート
インディアム・フォスフィード (InP) エピワファーは,優れた電気的および光学特性によって区別され,高性能光電子機器にとって不可欠です.下記は,InP Epiwafers を定義する主要な性質の概要です:
| 資産 | 記述 |
| 結晶構造 | 亜鉛・ブレンド結晶構造 |
| 格子定数 | 5.869 Å - InGaAsとInGaAsPとよく合致し,欠陥を最小限に抑える |
| バンドギャップ | 1.344 eV 300 K で, ~0.92 μm の放出波長に対応する |
| エピワファーの放出範囲 | 通常は1.3μmから1.55μm範囲で,光通信に適しています. |
| 高電子移動性 | 5400cm2/V·s,高速高周波装置の適用を可能にする |
| 熱伝導性 | 0.68 W/cm·K 室温では十分な熱を散布する |
| 光学透明性 | バンドギャップの上から透明で,IR範囲で効率的な光子放出が可能 |
| ドーピング と 伝導 性 | n型 (硫黄) や p型 (亜鉛) のドーピングが可能で,オム接触をサポートする |
| 欠陥密度が低い | 欠陥 の 密度 が 低く,器具 の 効率,寿命,信頼性 を 向上 さ せる |
InP Epiwafersの特性として,高い電子移動性,低い欠陥密度,格子マッチング,現代の光電子機器に不可欠なものになります特に高速通信とセンサーの用途では
インピエピワファーの適用
インディアム・フォスフィード (InP) エピワファーは,優れた光電子特性により,いくつかの先進技術分野において極めて重要です.以下の主な用途:
これらのアプリケーションは,現代の光電子および光子装置における InP Epiwafer の汎用性および重要性を強調しています.
Q&A
インプリンエピワファーとは?
インディアム・フォスフィード (InP) エピワファーInP基板から構成される半導体ウェーフで,複数の材料 (InGaAs,InGaAsP,AlInAsなど) の一層以上の表軸成長層を有する.これらの層は,InP基板に精密に堆積され,高性能光電子アプリケーションに合わせた特定のデバイス構造を作成します..
