FP エピワファー インプスプラート接触層 InGaAsP Dia 2 3 4 インチ OCT 1.3um波長帯

FPエピワファー InP基板接触層 InGaAsP Dia 2 3 4インチ OCT 1.3um波長帯

FPエピワファー InP基板の要約

インディウム・フォスフィード (InP) 基板のファブリ・ペロ (FP) エピワファーは,光電子機器の開発における重要な部品です.特に光通信およびセンサーアプリケーションで使用されるレーザーダイオードInP基板は,高い電子移動性,直接帯差,およびエピタキシアル成長のための優れた格子マッチングにより理想的なプラットフォームを提供します.このウエフルは,通常,多重な表軸層を持っています.InGaAsPのような,FPレーザー腔を形成し,1.3μmから1.55μmの波長帯で光を放出するように設計されており,光ファイバー通信に非常に効果的です.

このエピワファーで育ったFPレーザーは 分散フィードバックレーザー (DFB) などの 他のレーザータイプと比較して比較的単純な構造で知られています多くの用途で費用対効果の高いソリューションですこれらのレーザーは,短距離から中距離の光通信システム,データセンターの相互接続,ガス検出や医療診断などのセンサー技術で広く使用されています.

InPベースのFPエピウェーバーは波長選択の柔軟性,優れた性能,低生産コストを備えており,成長する電信分野において重要な要素となっています.環境監視電子回路を組み込みました

FPエピワファーInP基板のデータシート

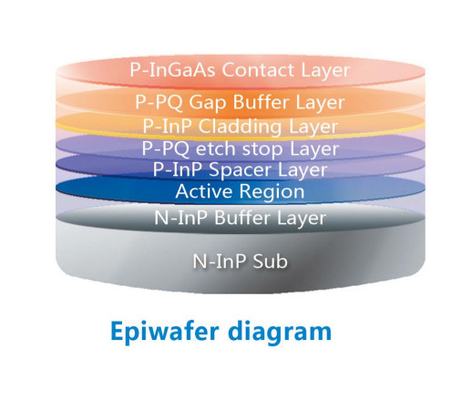

FPエピワファー InP基板の図

FPエピワファーInP基板の特性

InP 基板

• 格子定数: 5.869 Å,InGaAsPなどの材料と優れた格子マッチングを提供し,表軸層の欠陥を最小限に抑える.
• 直接帯域間隔:1.344 eV (~0.92 μmの放出波長に対応),光電子アプリケーション,特に赤外線スペクトルに最適.
• 高電子移動性: 5400cm2/V·s,通信技術にとって重要な高速高周波デバイスの性能を可能にします.
• 熱伝導性: 0.68 W/cm·K,レーザーなどの装置に十分な熱分散を提供します.

エピタキシャル層

• 活性領域:通常,InGaAsPまたは関連化合物から作られ,これらの層は光ファイバー通信に不可欠な1.3μmから1.55μm波長帯で光を放出する.
• 複数の量子プールは,効率と調節速度を向上させ,FPレーザーのパフォーマンスを向上させるために使用できる.
• ドーピング:上軸層は,充電注入を容易にし,低抵抗オム接触を確保するためにドーピング (n型またはp型) されています.

オプティカルプロパティ

• 放出波長:通常は1.3μm~1.55μm範囲で,光ファイバーでの低損失伝達により,これらの波長は通信アプリケーションにとって理想的な波長である.
• 反射面:FPレーザーは自然に反射面を用いてレーザー腔を形成し,製造を簡素化しコストを削減します.

費用対効果

• InP基板上のFPエピワファーは,より複雑なレーザータイプ (例えばDFBレーザー) と比べてよりシンプルな構造を提供します.短距離から中距離通信の良好なパフォーマンスを維持しながら製造コストを削減する.

これらの特性により,InP基板上のFPエピワファーは,光通信システム,センサー装置,光子集積回路で使用するのに非常に適しています.

FPエピワファーInP基板の適用

光ファイバー通信

• レーザーダイオード: InPエピウェーファー上のFPレーザーは,特に短距離から中距離データ伝達に使用されている.彼らは1.3μmから1.55 μm波長範囲光ファイバーの低損失窓に対応し,高速データ送信に最適です.
• トランシーバーと光学モジュール:FPレーザーは通常,データセンターや通信ネットワークで光学信号の送信および受信に使用される光学トランシーバーに統合されています.

データセンターの相互接続

• 高速接続: InPベースのFPレーザーは,サーバーとネットワークデバイスの間の相互接続のためにデータセンターで使用され,高速,大量のデータ処理に必要な低レイテンシー光学リンク.

オプティカルセンシング

• ガス検出:FPレーザーは,赤外線吸収によってCO2,CH4などのガス,その他の産業または環境汚染物質を検出するために特定の波長に調整することができます.
• 環境モニタリング: InP基板に搭載されたFPレーザーは,空気の質のモニタリング,有害ガス検出,産業安全システムのセンサーに使用されます.

医療 診断

• オプティカルコアレンストモグラフィ (OCT): InP ベースのレーザーは,非侵襲的なイメージングのためにOCT システムで使用されます.詳細な網膜スキャンのために眼科で一般的に使用され,組織画像の皮膚科で使用されます.

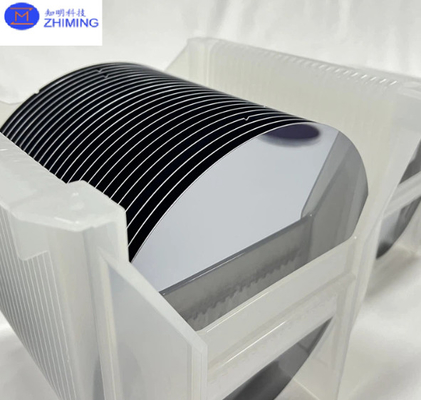

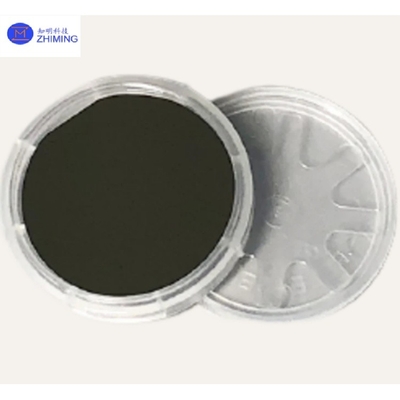

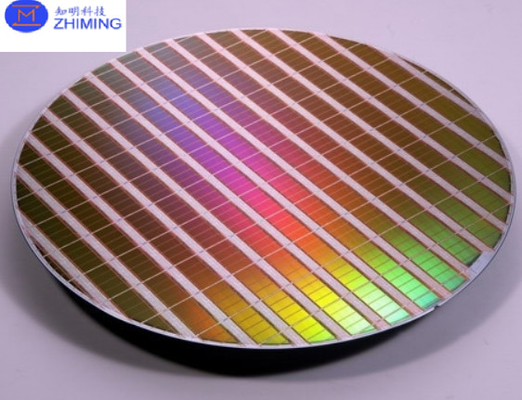

FPエピワファー InP基板の写真

Q&A

EPIとは何か?
