プロダクト細部
Place of Origin: China
ブランド名: ZMSH
支払いと送料の条件
Delivery Time: 2-4weeks
Payment Terms: T/T
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std, Dev better than inm @inner 42mm |
Thickness control: |
Betterthan ±3% |
Thickness uniformity: |
Better than ± 3% @inner 42mm |
Doping control: |
Better than ±10% |
P-InPドーピング (cm-*): |
Znドーピング: 5e17 から 2e18 |
Peak Wavelength: |
1310nm |
Threshold Current: |
<8 |
Front Power: |
>9 |
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std, Dev better than inm @inner 42mm |
Thickness control: |
Betterthan ±3% |
Thickness uniformity: |
Better than ± 3% @inner 42mm |
Doping control: |
Better than ±10% |
P-InPドーピング (cm-*): |
Znドーピング: 5e17 から 2e18 |
Peak Wavelength: |
1310nm |
Threshold Current: |
<8 |
Front Power: |
>9 |
DFB Epiwafer InP 基板 MOCVD 方法 2 4 6 インチ 動作波長: 1.3 μm, 1.55 μm
DFB Epiwafer InP 基板の要約
DFB (Distributed Feedback) インディアム・フォスフィード (InP) 基板のエピワファーは,高性能DFBレーザー二極管の製造に使用される重要な部品である.これらのレーザーは,単モードを生産する能力により,光通信とセンサーアプリケーションにとって重要です.安定した波長放出を持つ狭い線幅光,通常は1.3μmと1.55μmの範囲.
InP基板は,活性領域を形成するために成長するInGaAsPなどの表軸層,覆い層,DFBレーザーの機能を定義する格子構造構造内にある格子で,正確なフィードバックと波長制御が保証されます.長距離光ファイバー通信とWDM (波長分割多重複) システムに適している.
主要なアプリケーションには高速光接送機,データセンターの相互接続,ガスセンサー,光共性トモグラフィー (OCT) が含まれる.InPベースのDFBエピワファーの高速性能の組み合わせ狭いスペクトル線幅と波長安定性により,現代の電信ネットワークや高度なセンサー技術では不可欠です.
DFB Epiwafer InP基板の構造
DFB Epiwafer InP 基板のデータシートZMSH DFB インプ エピワファー.pdf)
DFB Epiwafer InP基板の特性
基板材料:
バンドギャップ:
格子マッチング:
エピタキシャル層:
動作波長:
狭い線幅と単調操作:
温度安定性:
低しきい電流:
高速調節能力:
DFB Epiwafers の InP 基板上の主要な特性,例えば優れた格子マッチング,シングルモード操作,狭い線幅,高速性能,温度安定性光通信に欠かせないものにするセンサーや高度な光学アプリケーション

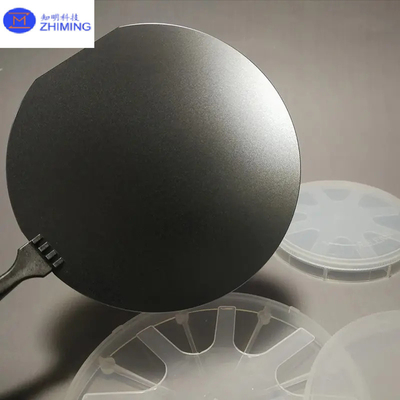

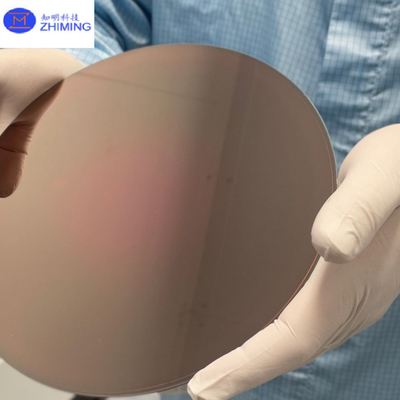

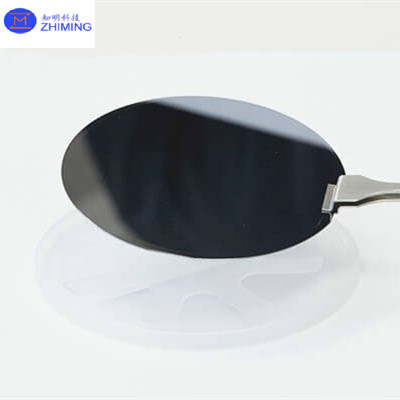

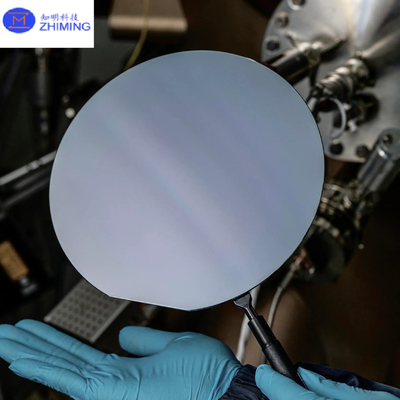

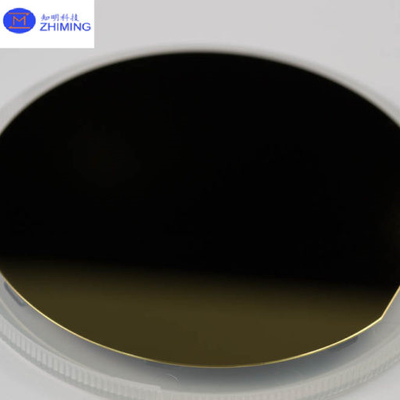

DFB Epiwafer InP基板の実際の写真
DFB Epiwafer InP基板の適用
キーワールド: InP 基板 DFB エピワファー
