3インチ HPSI シリコンカービッド SiC 基板厚さ 500um プライムグレード ダミーグレード 研究グレード 透明

プロダクト細部

起源の場所: 中国

ブランド名: ZMSH

モデル番号: SiC基板

支払いと送料の条件

受渡し時間: 2〜4週間

支払条件: T/T

最もよい価格を得なさい
ハイライト:

プライムグレードのSiC基板

,

500um SiC基板

,

3インチのシリコン基板

材料:
SiC単結晶
デイア:
3インチ
グレード:
P級またはD級
厚さ:
500mm
オリエンテーション:
軸上: <0001> +/- 0.5°
耐性:
≥1E5 Ω·cm
材料:
SiC単結晶
デイア:
3インチ
グレード:
P級またはD級
厚さ:
500mm
オリエンテーション:
軸上: <0001> +/- 0.5°
耐性:
≥1E5 Ω·cm
3インチ HPSI シリコンカービッド SiC 基板厚さ 500um プライムグレード ダミーグレード 研究グレード 透明

3インチ HPSI シリコンカービッド SiC 基板厚さ 500um プライムグレード ダミーグレード 研究グレード 透明


HPSIについて



HPSI SiCウエファは,高電力,高周波,高温環境下で電子機器に広く使用されている先進的な半導体材料です.半断熱性電力電子機器,RFデバイス,高温センサーに適用できます.

HPSI SiC ウェーファは,優れた電気的および熱性特性のために,現代ハイテク電子機器のための重要な材料になりました.その応用領域は拡大し続けます.

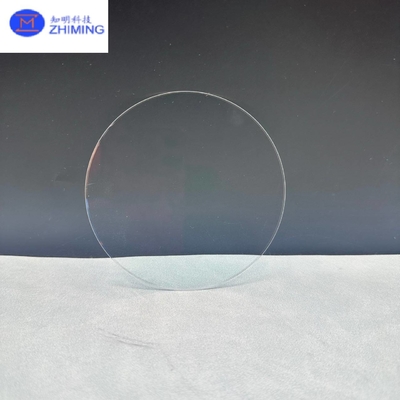

3インチ HPSI シリコンカービッド SiC 基板厚さ 500um プライムグレード ダミーグレード 研究グレード 透明 0

わかった


4H-SEMI SiC の特性



-高純度: HPSI SiC ウェーファーは不純物の影響を軽減し,デバイスの性能と信頼性を向上させます.



-半絶縁性能:このウエファーは半絶縁性能が良好で,寄生電流を効果的に抑制することができ,高周波アプリケーションに適しています.



- 幅広く帯域のギャップ:SiCは幅広く帯域のギャップ (約3.3eV) を有し,高温,高電力,放射線環境で優れた性能です.



-高熱伝導性:シリコンカービッドは高熱伝導性があり,熱を分散させ,装置の作業安定性と寿命を改善します.



-高温耐性:SiCは高温で安定して動作し,極端な環境でのアプリケーションに適しています.

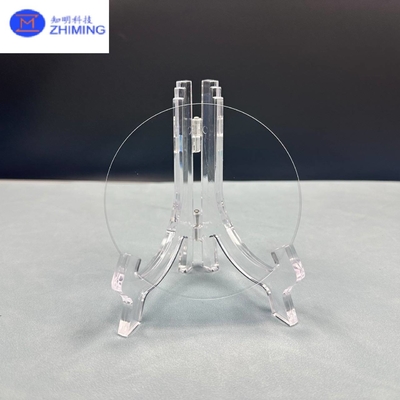

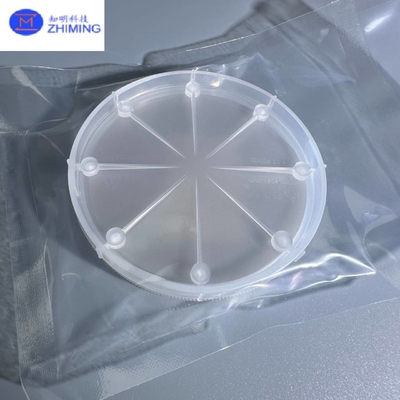

3インチ HPSI シリコンカービッド SiC 基板厚さ 500um プライムグレード ダミーグレード 研究グレード 透明 13インチ HPSI シリコンカービッド SiC 基板厚さ 500um プライムグレード ダミーグレード 研究グレード 透明 2








特徴HPSI SiC

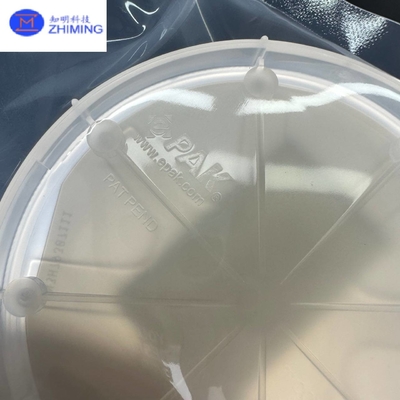

3インチ HPSI シリコンカービッド SiC 基板厚さ 500um プライムグレード ダミーグレード 研究グレード 透明 3



*ご注文の場合は,ご自由にご連絡ください.




HPSIの適用



-電源電子:効率的な電源変換器とインバータの製造に使用され,電気自動車,再生可能エネルギーおよび電源伝送システムに広く使用されています.



-RFデバイス:通信およびレーダーシステムでは,SiCウェーファは信号処理能力と周波数応答を向上させることができます.



-高温センサー:石油,ガス,航空宇宙のための高温センサー.






よくある質問

1Q について:SIとSiCの違いは何ですか?

A: その通りSiCは,帯域幅2.2〜3.3電子ボルト (eV) の広い帯域半導体である.Siは,帯域幅約1.1電子ボルト (eV) の小さい狭帯半導体である.



2Q: その通りですなぜシリコンカービードはそんなに高価なのか?

A: なぜなら sシリコンカービッド製品は製造が困難で,高温と高圧などの複雑な製造プロセスが必要です.
