12インチ シック シングルクリスタル シリコンカービッド基板 大サイズ 高純度直径 300mm 製品グレード 5G通信用

プロダクト細部

起源の場所: 中国

ブランド名: ZMSH

証明: rohs

モデル番号: 結晶SiC

支払いと送料の条件

最小注文数量: 10パーセント

価格: by case

パッケージの詳細: カスタマイズされたプラスチックボックス

受渡し時間: 30days

支払条件: T/T

供給の能力: 1000pc/month

最もよい価格を得なさい
ハイライト:

単結晶シリコンカービッド基板

,

大型シリコンカービッド基板

,

300mm シングルクリスタルシリコンカービッド基板

Polytype:
4h-n
直径:
300mm
表面表面仕上げ:
DSP,CMP/MP
表面のオリエンテーション:
4°<11-20>±0.5° 方向へ
パッケージ:
単一の独立した無毒包装,清潔度レベル100
適用する:
電力機器,新しいエネルギー,5G通信
Polytype:
4h-n
直径:
300mm
表面表面仕上げ:
DSP,CMP/MP
表面のオリエンテーション:
4°<11-20>±0.5° 方向へ
パッケージ:
単一の独立した無毒包装,清潔度レベル100
適用する:
電力機器,新しいエネルギー,5G通信
12インチ シック シングルクリスタル シリコンカービッド基板 大サイズ 高純度直径 300mm 製品グレード 5G通信用

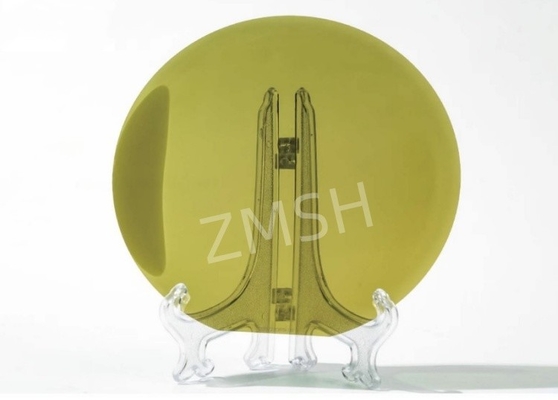

製品説明:12インチ シック シングルクリスタル シリコンカービッド基板 大サイズ 高純度直径 300mm 製品グレード 5G通信用 0



12インチ シック シングルクリスタル シリコンカービッド基板 大サイズ 高純度直径 300mm 製品グレード 5G通信用









12インチシリコンカービッド基板は半導体産業における重要な革新であり, 300mmまでの寸法で,従来の6~8インチ基板よりもはるかに大きい.この サイズ の 増加 は,単一 の ワッフル に より 多く の チップ が 作れ ます.生産効率を大幅に向上させ 単位コストを削減しました









12インチシリコンカービッド (SiC) 基板は,幅広く帯のギャップ半導体材料のための重要な基板であり,重要な物理的および化学的特性を持っています.帯のギャップは3.2eVです.高熱伝導性と強い断裂電場強度高温,高圧,高周波環境でもよく動作します12インチのシリコンカービッド基板は,チップ製造効率を向上させ,単一のウェーファー面積を拡大することで,単位コストを削減します.大規模な応用が可能になります.

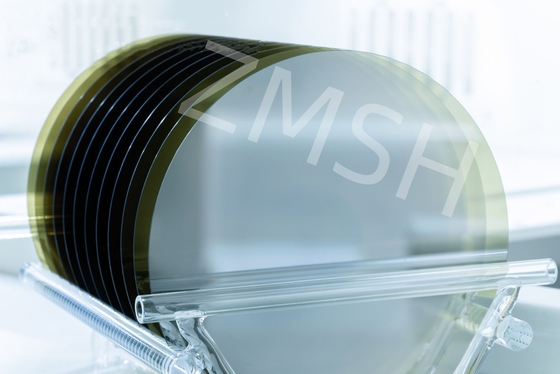

特徴:12インチ シック シングルクリスタル シリコンカービッド基板 大サイズ 高純度直径 300mm 製品グレード 5G通信用 1



物理的特徴:



  • 広い帯域の特徴:シリコンカービッドは帯幅が広い.約3.26 eV (4H-SiC) または3.02 eV (6H-SiC) で,シリコンの1.1 eVよりもはるかに高い.これは,シリコンカービッドが非常に高い電場強度で動作し,大きな熱に耐えることを可能にします熱性崩壊や分解に 容易でない





  • 高断裂電場:高電圧で安定して動作できるため シリコン・カービッドの電磁場は高電力密度と高効率の電源電子システムに適しています.



  • 高温耐性シリコンカービッドは高熱伝導性と高温耐性があり,動作温度範囲は600°C以上に達する.極端な環境で動作するデバイスに最適化.



  • 高周波性能:シリコンカービッドの電子移動性はシリコンよりも低いが,高周波アプリケーションをサポートするのに十分である.高周波の電源増幅器.



  • 放射線抵抗性:シリコンカービッドは強い放射線抵抗性があり,物質の性質が著しく低下することなく,外部の放射線からの干渉に耐える.航空宇宙機器や核電子機器の用途において利点がある.

わかった

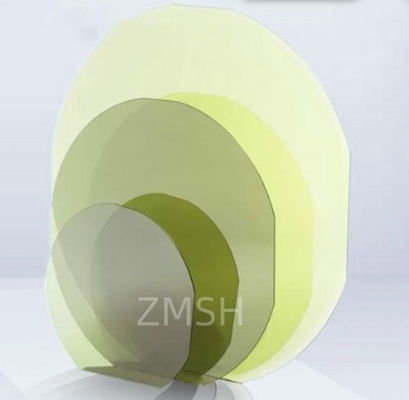

製造特性:12インチ シック シングルクリスタル シリコンカービッド基板 大サイズ 高純度直径 300mm 製品グレード 5G通信用 2



  • クリスタル成長技術:化学蒸気堆積 (CVD) と物理蒸気堆積 (PVD) が組み合わせられ,均質なフィルムが確保されます.



  • 表面品質管理:メカニカル化学磨きとレーザー化学エッチングによって表面の質を最適化します



  • 欠陥対策低欠陥密度でゼロ層の欠陥設計により デバイスの性能が向上します





経済



  • 大きさの利点12インチワッフルの面積は 8インチワッフルより118%多く 単位コストも削減されています



  • 生産量を増加させる:切片の数を減らして 生産性を高めます










技術パラメータ



材料: SiC モノクリスタル
サイズ: 12インチ
直径: 300mm
タイプ: 4H-N
表面塗装: DSP,CMP/MP
表面の向き: 4°<11-20>±0.5° 方向へ
パッケージ: 単一の独立した無毒包装,清潔度レベル100
適用: 電力機器,新しいエネルギー,5G通信








応用:

12インチ シック シングルクリスタル シリコンカービッド基板 大サイズ 高純度直径 300mm 製品グレード 5G通信用 3


1.電力電子機器と電力半導体装置:



12インチのシリコンカービッド基板は,MOSFET,IGBT,ショットキーダイオードなどの電力半導体装置に広く使用されています.これらのデバイスは,高効率の電力管理に広く使用されています.産業用電源電気自動車では,電気駆動システムのエネルギー効率を向上させ,電池の充電速度と耐久性を向上させる.



2.新しいエネルギーと電気自動車:



高電圧と高周波の信号を効果的に処理できるからです電気自動車の充電ステーションの高速充電装置にも不可欠な応用があります.




3.5G通信と高周波電子機器:



12インチシリコンカービッド基板は,優れた高周波性能により,5Gベースステーションと高周波RFデバイスに広く使用されています.信号伝送効率を大幅に向上させる5Gネットワークの高速データ転送をサポートします.




4.エネルギーフィールド:



太陽光発電のインバーターや風力発電の分野ではシリコンカービッド基板はエネルギー消費を削減し,電力網の安定性と信頼性を向上させる12インチ シック シングルクリスタル シリコンカービッド基板 大サイズ 高純度直径 300mm 製品グレード 5G通信用 4エネルギー変換効率を向上させることで




5.産業自動化と高圧電力網:



産業自動化機器と高圧電力網の効率的な運用を支援する.




6.航空宇宙と極端な環境



高温センサーと高圧センサーで,極端な環境に適応するために使用されます.






カスタマイズ:12インチ シック シングルクリスタル シリコンカービッド基板 大サイズ 高純度直径 300mm 製品グレード 5G通信用 5









ZMSHは12インチシリコンカービッド基板の全範囲のサービスを提供します 個々のニーズを満たすために精密なカスタム加工, 安全な製品の配達を確保するためのプロの物流12インチシリコンカービッド基板の高品質の配送を保証するために.
















FAQ:



112インチのシリコンカービッド基板を どのようにしてカスタマイズするか?
A: 顧客は,ドーピング濃度,結晶方向性など,彼らの特定のニーズに応じて私たちにカスタマイズされた要求を行うことができます.ZMSHは,製品が顧客の個別ニーズを満たすことを保証するために,要求に応じて専門的な設計と生産を行います.





212インチシリコンカービッド基板のパッケージングと出荷プロセスは?
ZMSHは12インチのシリコンカービッド基板の質を 厳格に検査しますZMSHは,衝撃や湿度に耐えるプロフェッショナルパッケージング材料で包装されます.顧客が要求する配達時間と住所に従って送られます
