シリコンカービッド結晶の成長炉は,高品質のSiC結晶の準備を達成するためのコア機器です. その中には,PVT方法,LPE 方法と HT-CVD 方法は,一般的に使用される三つのシリコンカービッド単結成長方法である..

高温でシーク粉を浸透させ,種子結晶に再結晶化することで,PVT方法により高純度で高品質のSIC単結結晶の成長が達成できます.LPE 方法では,液体相エピタキシ技術を使用して,シリコンカービッド基板上に高品質で高純度シリコンカービッド結晶を栽培しますHT-CVD 方法によって,高純度,低欠陥のシリコンカービッド結晶は,高温で高純度ガスのピロリシスにより種子結晶に堆積される..

高温,高真空,精密な制御の特徴に基づいて シリコンカービッド単結成長炉大規模で高品質のシリコンカービッド単結晶の効率的で安定した生産を達成するために,カスタマイズされた成長ソリューションを設計することができます.


特徴:

1物理蒸気移転 (PVT)



● プロセス: SiC 粉末 は 高温 の 地域 (>2000°C) で 溶かさ れ,SiC ガス は 温度 グラデーション の 沿い で 運ばれ,SiC は 冷却 尾 で 結晶 に 凝縮 さ れ ます


● 主要 な 特徴:
● 鍵となる部品は,チュージブルや種子ホルダーなど,高純度グラフィットで作られています.
● シック 炉 は 熱対 と 赤外線 センサー を 備わっ て い ます.
● シク 結晶 炉 は,真空 と 惰性 ガス 流 流 システム を 用いる.
● シック オーブンは,成長 過程の自動制御を実現するために,高度なプログラム可能な論理制御 (PLC) システムで装備されています.
● SiC 炉の長期安定した動作を確保するため,システムには冷却と排気ガス処理機能が統合されています.


● 利点: 設備 の 低 費用, シンプル な 構造 で,現在 の 主流 の 結晶 増殖 方法 です


● 応用: 高品質 の SiC 結晶 の 製造




2高温化学蒸気降水 (HTCVD)



● プロセス: SiH4,C2H4 と他の反応ガスは,原子炉底から運搬ガスを通過し,中央の熱帯で反応し,SiCクラスターを形成します.原子炉の種子結晶の成長の上部に上層化処理温度は1800~2300°C


● 主要 な 特徴:
● 高温蒸気堆積法では電磁結合原理が用いられる.
● 成長する際に,成長室はインダクションコイルで1800°C~2300°Cに熱されます.
● SiH4+C3H8 または SiH4+C2H4 のガスは安定して成長室に供給され,He と H2 によって運ばれ,種子結晶の方向に上向きに運ばれます.結晶の成長のためのSi源とC源を提供種子結晶でSiC結晶の成長を実現する
● 種子結晶の温度は SiC の蒸発点より低い.シリコンカービッドの蒸気相がシード結晶の下面に凝縮して純粋なシリコンカービッドのブロックを得ることができるように.


● 利点: 欠陥 が 少なく,純度 が 高く,ドーピング が 簡単


● 応用: 高 純度 で 高 質 の シリコン カービッド の 結晶 が 製造 さ れ まし た





3液相法 (LPE)



● プロセス: 炭素 シリアン 溶液 は 1800°C で 溶解 さ れ,超 冷却 さ れ た 飽和 溶液 から SiC 結晶 が 沈着 し ます


● 主要 な 特徴:
●高品質の表頭軸成長が達成され,欠陥密度が低く,高純度SiC単結層が得られます.
●LPE方法では,表頭層の成長率と結晶質を最適化できます.
●大規模産業生産は容易で,成長条件は比較的穏やかで,設備の必要性は低い.


● 利点: 成長 費用 の 低さ,欠陥 の 密度 の 低さ


● 応用:高品質のシリコンカービッド単結晶層がシリコンカービッド基板の上に上軸成長することで,高性能電子機器が製造できます

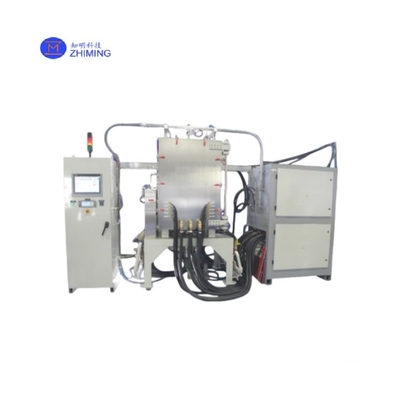

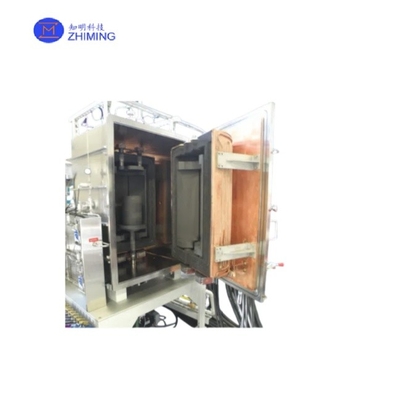

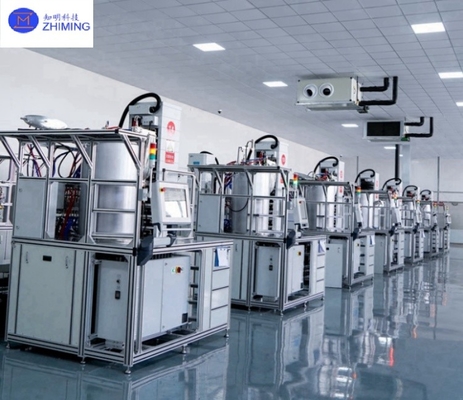

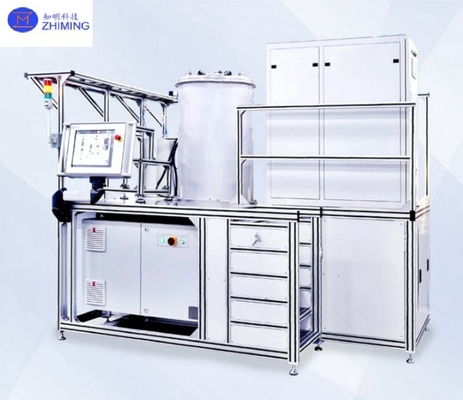

シリコンカービッド単結成長炉のディスプレイ:
