プロダクト細部
起源の場所: 中国
ブランド名: ZMSH
証明: rohs
モデル番号: サファイア結晶炉 kyropoulos
支払いと送料の条件
最小注文数量: 1
価格: by case
支払条件: T/T
溶解容量:: |
≥200kg |
熱力:: |
120kw |
最大加熱温度:: |
2100℃ |
出力電流:: |
0〜10000A DC |
溶解容量:: |
≥200kg |
熱力:: |
120kw |
最大加熱温度:: |
2100℃ |
出力電流:: |
0〜10000A DC |
サファイア結晶炉は,キロポルス方法 (バブル方法) 技術を用い,高品質のサファイア結晶を栽培する装置である.温度を正確に制御することによって,上げ速度と冷却条件装置は,LED,光窓,半導体基板などの分野で広く使用されている高温環境で,大きなサイズと低欠陥のサファイア結晶を育てることができます.

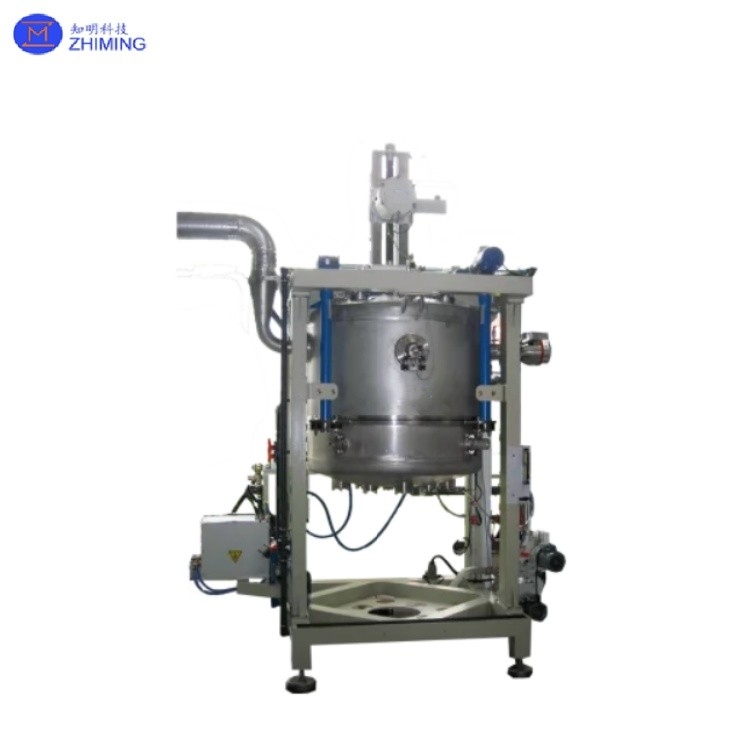

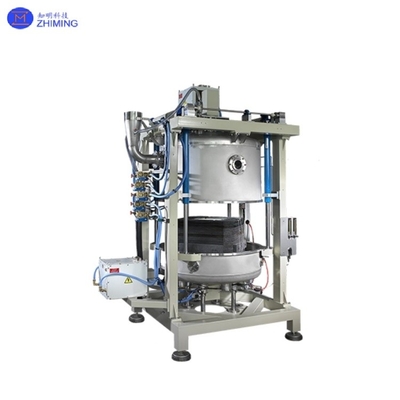

サファイア結晶成長炉は,抵抗加熱法を用いたサファイア単結結晶成長機器で,泡の成長原理を使用して,85-120kgのサファイア結晶まで成長することができます.機器のサファイア成長のために使用される真空室は垂直構造を採用上層蓋と下層プレートを含む真空室は,二層水冷却構造を採用し,上層蓋は開くことができます.
| 溶解量: | ≥200kg |
| 炉穴の高さ: | Φ800×1200mm |
| シングルクリスタル引力速度範囲: | 0.1 ~ 20mm/h ステップレス速度調節 |
| 種子結晶の急速な上昇/減少: | 0-150mm/min ステップレス速度調節 |
| 種子の速度範囲: | 1 ~ 20r/min ステップレス速度調節 |
| 種子結晶軸の最大持ち上げ筋: | 400mm |
| 熱力: | 120KW |
| 最大加熱温度: | 2100°C |
| 電源 (受信線) | 3相 380V |
| 出力電流: | 0〜10000A DC |
| 出力電圧: | 0〜12.5V DC |
| ホストの最大高さ: | 2800mm |
| 炉室の限界真空: | ≤6.7×10-3 Pa |
| 双重負荷セル: | 100kg (単体) |
| 体重: | 約1500Kg |
| 機械の重量: | 約2000kg |
| メインマシンエリア: | 3800×2100mm |
| 機械は以下の面積をカバーする. | 4000×3100mm |
| 入口圧: | 0.3MPa±0.02MPa |
| 水の入口温度: | 20 ~ 25°C |
1溶解段階:高純度アルミニウム (Al2O3) の原材料は,高清度アルミニウム (Al2O3) の原材料は,高純度アルミニウム (Al2O3) の原材料は,高純度アルミニウム (Al2O3) の原材料は,高純度アルミニウム (Al2O3)) の原材料は,高清度アルミニウム (Al2O3) の原材料は,高純度アルミニウム (Al2O3) の原材料は,高純度アルミニウム (Al2O3) の原材料は,高純度アルミニウム (Al2O3) の原材料は,高純度アルミニウム (Al2O3) の原材料は,高純度アルミニウム (Al2O3) の原材料は,高純度アルミニウム (Al2O3) の原材料は,高純度アルミニウム (Al2O3) の原材料は,高純度アルミニウム (Al2O3) の原材料は,高純度アルミニウム (Al2O3) の原材料は,高純度アルミニウム (Al2O0) を加熱
2種子結晶の入門サファイアシードクリスタルは溶融物の中に浸透し 溶融物はその表面に結晶化し始めます 温度グラデーションと引き上げ速度を 正確に制御することで
3結晶の成長ゆっくりとシード・クリスタルを上げ ターゲットを回して 徐々にシード・クリスタルの方向に成長します最適化された熱場設計は,結晶の成長中に均質な温度分布を保証し,欠陥を軽減します.
4冷却と火焼:結晶の成長が完了すると,温度をゆっくりと低下させ,内部ストレスを解き放ち結晶の質を改善するために,焼却プロセスを実施します.
1暖房システム:断片式ヒーター (サイドヒーターと底部ヒーター) は,温度を独立して制御し,溶融流量と熱場分布を最適化することができます.
2熱隔熱システム:複数の層の熱隔離スクリーン (ウルフタン反射スクリーン,グラフィット熱隔離スクリーンなど),熱損失を軽減し,熱場の均一性を改善します.
3持ち上げ回転システム:高精度なリフティングメカニズム (リフティング速度範囲:0.05〜10mm/h) と回転メカニズムで,結晶の成長中に安定性と均一性を確保します.
4冷却システム:循環水冷却システム (種子棒とオーブンの体) を用いて,局所的な過熱を防止し,機器を保護し,結晶の質を改善します.
5バキュームシステム:メカニカルポンプと拡散ポンプを装備し,不浄物による汚染を減らすため,炉内の真空度が6.0×10−4Paに達することを保証する.
6制御システム:PLC+タッチスクリーン制御,プロセスパラメータの事前保存とリアルタイムモニタリングをサポートし,自動操作を実現します.
1高品質の結晶の成長熱場設計を最適化し,プロセスパラメータを正確に制御することで,欠陥が低い (転移密度 <1000/cm2) と均質性が高いサファイア結晶が作られる.
2大きめの結晶:85-120 kg の大きなサイズのサファイア結晶の生産を支援し,産業ニーズを満たす.
3高い収穫量生産コストを大幅に削減した.
4エネルギー節約と高効率:低エネルギー熱場設計と効率的な暖房システムの利用で エネルギー消費を減らす.
5自動操作:自動制御システム,手動経験への依存を減らす,操作訓練サイクルわずか2-3ヶ月.
6モジュール式設計:モジュラルの設備構造で メンテナンスやアップグレードが簡単です
1LED産業:LEDの表頭成長のための基板としてサファイア基板 (PSS) を生産するために使用されます.
2オプティカル・ウィンドウ:光学窓,レンズ,レーザー部品の製造のための高透明さサファイア結晶の成長
3半導体産業:半導体装置の基板材料として,高電力および高周波装置に適しています.
4消費電子機器:スマートフォンのカメラ保護レンズ,スマートウォッチカバープレート等を製造するために使用される.
5航空宇宙:航空機や宇宙船の光学システムのための高強度サファイア窓の製造
6科学研究分野:サファイア結晶の成長メカニズムと性能最適化を研究するために使われます
1設備の販売:サファイア結晶炉と関連機器の販売サービスを提供する.
2技術支援:設備の設置,稼働,運用訓練を顧客に提供する.
3カスタマイズされたソリューション:顧客ニーズに応じて パーソナライズされた機器とプロセスを設計します
4販売後のサービス:設備のメンテナンス,修理,スペアパーツの供給サービスを提供する.
5プロセスの最適化顧客が結晶成長プロセスを最適化し,生産効率と製品品質を改善するのを支援します.
6技術コンサルティング:サファイア結晶の成長と関連技術コンサルティングの提供
タグ: #サファイア結晶炉 #キロポロスの泡増殖方法 #キーの増殖機器 #サファイア結晶生産 #サファイア片
