プロダクト細部
起源の場所: 中国
ブランド名: ZMSH
証明: rohs
モデル番号: ウェーファー結合装置
支払いと送料の条件
最小注文数量: 2
価格: by case
受渡し時間: 5〜10ヶ月
支払条件: T/T
結合方法:: |
室温 結合 |
互換性のあるウェーファーサイズ:: |
≤12インチ,不規則な形状のサンプルと互換性 |
互換性のある材料:: |
サファイア,インピ,シシ,ガアス,ガナ,ダイヤモンド,ガラスなど |
プレスシステムの最大圧力:: |
100 KN |
調整方法と精度:: |
縁の調整精度: ≤±50 μm;マークの調整精度: ≤±2 μm |
結合強度:: |
≥2.0 J/m2 @室温 (Si-Si直接結合用) |
結合方法:: |
室温 結合 |
互換性のあるウェーファーサイズ:: |
≤12インチ,不規則な形状のサンプルと互換性 |
互換性のある材料:: |
サファイア,インピ,シシ,ガアス,ガナ,ダイヤモンド,ガラスなど |
プレスシステムの最大圧力:: |
100 KN |
調整方法と精度:: |
縁の調整精度: ≤±50 μm;マークの調整精度: ≤±2 μm |
結合強度:: |
≥2.0 J/m2 @室温 (Si-Si直接結合用) |
ウェッファー結合装置 室温 ボンドイン 水利性結合 Si-SiC Si-Si 結合 2 -12 インチ
ウェッファー結合システムの概要
Wafer Bonding Equipmentは,2~12インチワッフル仕様に対応するシリコンカービッド (SiC) 電力装置製造用に特別に設計された高級結合機器である.ワッファー結合装置は,室温での直接結合と表面活性化結合技術の進歩を組み込みます, SiC-SiCおよびSiC-Si異質結合プロセスに特別な最適化.統合された高精度光学アライナメントシステム (≤±2μm) と閉ループ温度/圧力制御電力半導体装置の製造に必要な高い結合強度 (≥2 J/m2) と優れたインターフェース均一性を保証する.
ワッフル結合システムの技術仕様
基本機能パラメータ:
| 結合 プロセス: | 直接結合とプラズマ活性結合をサポートする |
| ウェーファー互換性: | 2~12インチのワッフル処理のフルレンジ |
| 材料の組み合わせ: | Si-SiC/SiC-SiCヘテロ構造結合 |
| 調整システム: | 超高精度光学アライナメント (≤±0.5 μm) |
| 圧力制御: | 精度調節可能 0-10 MPa |
| 温度範囲: | RT500°C (オプションの予熱/焼却モジュール) |
| バキュームレベル: | 超高真空環境 (≤5×10−6トール) |
制御システム:
■工業用タッチ HMI
■保存されたプロセスレシピ ≥50
■圧-温度 閉ループのリアルタイムフィードバック
安全保護システム:
■トリプル・ロック・プロテクション (圧力/温度/真空)
■緊急ブレーキシステム
■クラス100 クリーンルーム互換性
拡張機能:
■オプション ロボット式ウエファー処理
■SECS/GEM通信プロトコルのサポート
■組み込みインライン検査モジュール
Wafer Bonding Equipmentは,R&Dと第三世代の半導体の大量生産のために特別に設計されています.Wafer Bonding Equipment モジュール構造により,SiCベースの電源装置の高度な信頼性のある結合が可能革新的なプラズマ予処理技術により,接着強度 (≥5 J/m2) が著しく向上し,超高真空環境では汚染物質のない接着インターフェースが確保されます.インテリジェントな温度・圧力制御システム微小元未満のアライナメント精度と組み合わせて,HEMT,SBD,その他のデバイスのためのウェーファーレベルの結合ソリューションを提供します.

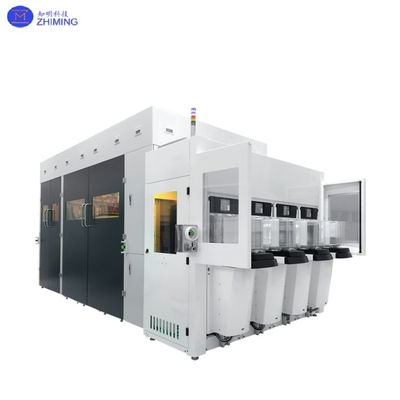

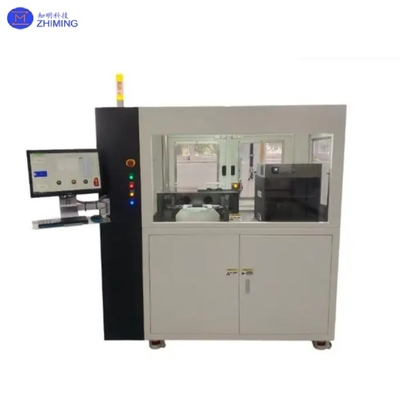

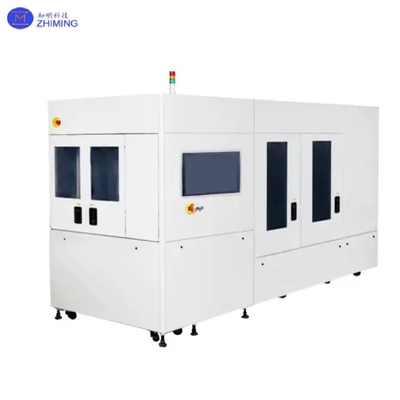

写真
互換性のある材料
申請
· MEMS 装置のパッケージ: ウェッファー結合装置は,加速計や陀螺鏡などのマイクロ電子機械システム (MEMS) の密封式密封に適しています.
●CIS画像センサー:Wafer Bonding Equipmentは,CMOSウエファーと光学ガラス基板の間の低温結合を可能にします.
3DIC統合:Wafer Bonding Equipmentは, (TSV) ウェーファー経由で透けるシリコンのための室温スタッキング結合をサポートします.
複合半導体装置:ウェッファー結合装置は,GaN/SiC電源装置の表軸層移転を容易にする.
バイオチップ製造: ワイファー結合装置は,マイクロ流体チップのための低温パッケージングソリューションを提供します.
加工効果ほらLiNbO 3 ワッフルと SiC ワッフルの結合
(a) 室温で結合された LiNbO3/SiC ワッフルの写真. (b) 1 × 1 mm 切片の写真.
(a) LiNbO3/SiC結合インターフェースの横断TEM画像 (b) (a) の拡大図)
Q&A
1Q: 熱結合と比較して,室温のウェーファー結合の利点は何ですか?
A: 室温結合は熱力ストレスや材料の分解を防止し,高温制限なしに異なる材料 (例えばSiC-LiNbO3) の直接結合を可能にします.
2Q: 室温ウエファー結合技術を使って結合できる材料は?
A:半導体 (Si,SiC,GaN),酸化物 (LiNbO3,SiO2),金属 (Cu,Au) の結合をサポートし,MEMS,3DICおよび光電子統合に最適です.
タグ: #Wafer Bonding Equipment, #SIC, #2/4/6/8/10/12インチ 結合, #室温結合システム, #Si-SiC, #Si-Si, #LiNbO 3 -SiC
