プロダクト細部
起源の場所: 中国
ブランド名: ZMSH
証明: rohs
モデル番号: 熱圧縮アノード結合装置
支払いと送料の条件
最小注文数量: 2
価格: by case
受渡し時間: 5〜10ヶ月
支払条件: T/T
結合方法:: |
熱圧結合 |
互換性のあるウェーファーサイズ:: |
2-8inch |
互換性のある材料:: |
シ,キュー,オー,オ-スン,アル-ジェ |
最高温度:: |
600℃ |
最大押力:: |
100kN,制御精度 ≤±1% |
アノード電圧と電流:: |
≤2kv, ≤100mA |
結合方法:: |
熱圧結合 |
互換性のあるウェーファーサイズ:: |
2-8inch |
互換性のある材料:: |
シ,キュー,オー,オ-スン,アル-ジェ |
最高温度:: |
600℃ |
最大押力:: |
100kN,制御精度 ≤±1% |
アノード電圧と電流:: |
≤2kv, ≤100mA |
熱圧圧アノード結合装置 熱圧結合 Si Cu Al-Ge 材料 600°C 2-8インチ

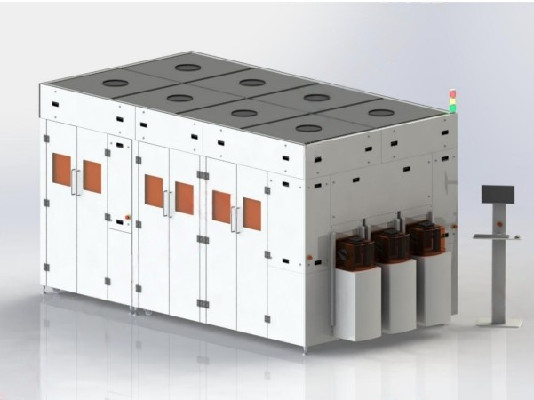

熱圧縮アノード結合装置の概要
熱圧縮アノード結合装置は,熱圧縮とアノード結合を組み合わせた二重プロセス結合技術を統合しています.2~8インチワッフルの金属化包装用に特別に設計された (e)温度・圧力・電圧パラメータの精密な制御による熱圧縮アノード結合装置.ワッフル間の高強度ヘルメティックシールが作れます高い温度耐性と信頼性を要求するパッケージングアプリケーション,例えばMEMSデバイスや電源半導体に適している.主要な利点は,金属拡散結合 (熱圧縮) とガラス-シリコンインターフェース結合 (アノード結合) の同時的な能力にあります..
ワッフル結合システムの技術仕様
| ワッフルサイズ: | 4-8インチ |
| 互換性のある材料: | Si,Cu,Au,Au-Sn,Al-Geなど |
| 最大温度: | 600°C |
| 最大圧力: | 100kN,制御精度 ±1% |
| 熱量: | 30°C/分 |
| 温度均一性: | ≤±2% |
| アノード電圧と電流: | ≤2kV, ≤100mA |
| 結合後の精度: | ≤5μm, ≤2μm |
| 積載方法: | カセット |
| 多モード統合: | エッジ検出,アクティベーション,清掃,アライナメント,結合 |
| 絆の雰囲気 | バキュム,メタノール,惰性ガス (オプション)について) |
熱圧縮アノード結合装置は,最大動作温度600°C,圧力範囲5~200kN,真空レベル≤5×10−3Paで2"~8"のウエファー処理をサポートする.熱圧縮アノード結合装置は,高精度閉ループ制御システムで温度 (±1°C) を制御する圧 (変動 ≤±1%) と電圧 (0~2000V 陽性結合のために調整可能) は,Si,Cu,Al-Geを含む材料システムと互換性がある.MEMSおよび電源装置における密封包装 (漏れ率 ≤1×10−8 Pa·m3/s) の適用のために特別に設計されている.
熱圧結合
Au-Si結合:
作業原理:

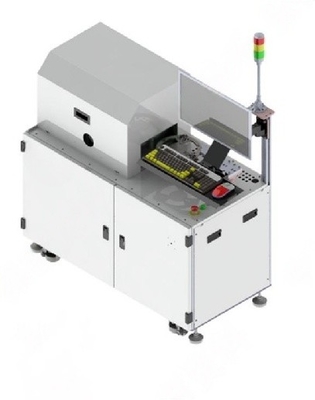

熱圧縮アノード結合装置:
熱圧縮結合の調整性能 (精度 <2μm)
申請
· MEMS 装置のパッケージング: 熱圧縮アノド結合装置は,マイクロ電子機械システムにヘルメティックな封装を実現し,長期間の運用信頼性を保証します.
● パワー半導体包装: 熱圧縮アノド結合装置は高圧耐性および高性能チップの熱伝導性インターフェイス結合を容易にする.
· センサー 密封型パッケージ: 熱圧縮アノード結合装置は,環境に敏感なセンサーのために湿気/酸化防止の保護用包装を提供します.
· 光電子統合: 熱圧縮アノド結合装置は光学および電子部品間の異質物質結合を可能にし,光電変換効率を向上させます.

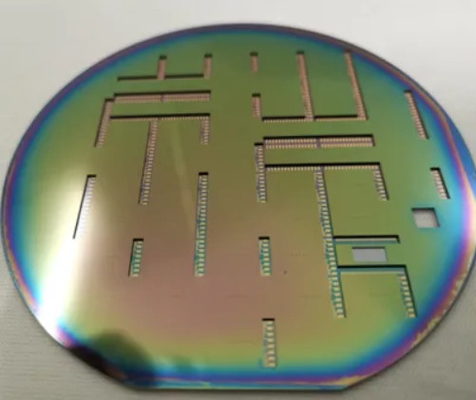

加工効果ガラスとシリコンのアンオード結合 アルゲーユテキス結合
Q&A
1. Q: 標準アノード結合と比較して熱圧縮アノード結合の主要な利点は何ですか?
A:金属拡散結合強度とガラス-Si密封を組み合わせ,低温 (≤600°C) でMEMS/パワーデバイスのハイブリッドパッケージを可能にします.
2Q: 熱圧縮アノード結合を用いて結合できる材料は?
A: Si,ガラス,Cu,Al-Ge合金と互換性があります. MEMS 蓋,パワー電子,光電子包装に最適です.
