6インチ~12インチ SiC基板レーザー分離システム 機械 オーダーメイド

6inch-12inch SiC Substrate Laser Separation System Machine Wafers Customized

大画像 :  6インチ~12インチ SiC基板レーザー分離システム 機械 オーダーメイド

商品の詳細:
起源の場所: 中国
ブランド名: ZMSH
証明: rohs
モデル番号: レーザー分離システム機械
お支払配送条件:
最小注文数量: 5
価格: by case
受渡し時間: 3~6ヶ月
支払条件: T/T
供給の能力: 月1000個
詳細製品概要
​Laser Type​​: Excimer (193nm/248nm), Femtosecond (343nm/1030nm) ​​Processing Area​​: Max 150mm × 150mm
Processing Speed​​: 50–300mm/s ​​Lift-Off Thickness​​: 10nm–20μm
System Integration​​: EFU clean unit, exhaust gas treatment system Application: ​​Semiconductor Manufacturing,​​​​Flexible Electronics​​
ハイライト:

SiC基板レーザー分離機

,

カスタマイズされたSiC基板レーザー分離機



レーザー分離システムシステム概要わかった

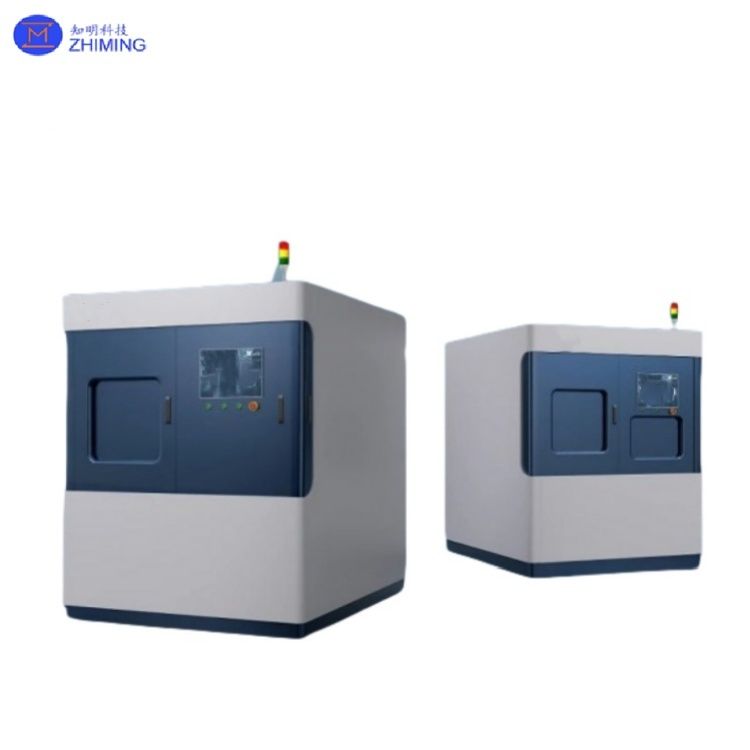

6インチ~12インチ SiC基板レーザー分離システム 機械 オーダーメイド 0

6インチ~12インチ SiC基板レーザー分離システム 機械 オーダーメイド





レーザーリフトオフ (LLO) システムは,高エネルギーパルスレーザーを利用してインターフェースで選択的な材料分離を実現する高度な精密加工技術です.この技術は半導体製造に広く使用されています柔軟な電子機器,光電子機器,エネルギー分野.その主な利点は,非接触処理,高解像度制御,マルチ材料互換性,MicroLEDの質量移転などのアプリケーションでは不可欠です柔軟なディスプレイ製造と半導体ウェーファーレベルのパッケージング





会社サービス ハイライト:



カスタマイズされたソリューション: レーザー波長 (193nm~1064nm),電源 (1W~100W),および研究開発と大量生産をサポートする自動化統合に合わせた.

プロセス開発:レーザーパラメータ最適化,ビーム形状設計,検証サービス (例えば,サファイア基板のためのUVレーザーLLO).

スマートメンテナンス: 統合されたリモートモニタリングと故障診断, <2時間の応答時間で24/7の運用サポートを保証します.








レーザー分離システム機械t のエクニカルパラメータ





パラメーター 典型的な価値観 ノート
レーザータイプ エクシマー (193nm/248nm),フェムトセカンド (343nm/1030nm) パルス幅520ns,ピーク電源>10kW
処理エリア 最大 150mm × 150mm 多局並行処理
処理速度 50~300mm/s 材料とレーザー電源ごとに調整可能
引き上げ厚さ 10nm~20μm 層次デラミネーション能力
システム統合 EFU クリーンユニット,排気ガス処理システム ISO 14644 清潔性の準拠








レーザー分離システム機械作業原理について

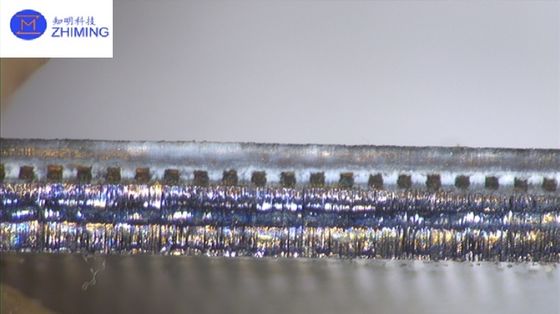

6インチ~12インチ SiC基板レーザー分離システム 機械 オーダーメイド 1



LLOは,材料のインターフェースで選択的な除去によって動作します.



レーザー bestradiation: 高エネルギーパルス (例えば,エクシマーまたはフェムト秒レーザー) は標的インターフェース (例えば,サファイア-GaN) に焦点を当て,光熱/光化学反応を誘発する.

インターフェイス分解:レーザーエネルギーはガス化 (例えば,GaN → Ga + N2) を誘発し,制御されたデラミナーションのためにプラズマと熱圧を生成する.

材料収集: 脱層された微細構造は真空吸入または流体動力学によって捕獲され,汚染のない移転が保証されます.





キーテクノロジー



  • 超高速レーザー: 5秒パルス (<100fs) は熱損傷を最小限に抑える (例えば,MicroLED分離).
  • 線形/長方形のビームプロファイルにより効率が向上する (例えば,柔軟なPCBバッチ処理).








システム機能



わかった特徴 テクニカル仕様 申し込み
接触のない処理 繊細な材料に対する機械的ストレスを避けるため,光学を通じてレーザーエネルギーを送る 柔軟なOLED,MEMS
高精度 定位精度 ±0.02mm,エネルギー密度の制御 ±1% マイクロLEDの転送,サブミミパターニング
多材料互換性 UV (CO2),可視 (緑色),IRレーザーに対応し,金属,セラミック,ポリマーに対応 半導体,医療機器,再生可能エネルギー
知的制御 統合された機械ビジョン,AI駆動のパラメータ最適化,自動積載/積荷 30%以上の生産効率の向上






わかった

レーザー分離システム機械についてアプリケーションフィールド

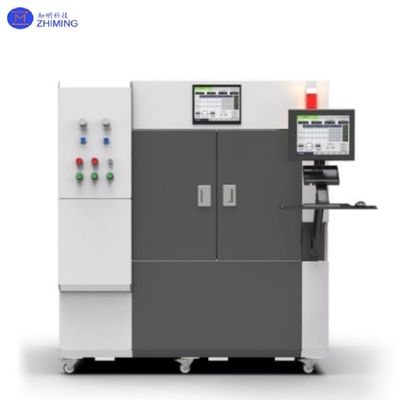

6インチ~12インチ SiC基板レーザー分離システム 機械 オーダーメイド 2



半導体製造



  • ワイファーレベルパッケージング: ワイファー上のチップ分離のためにレーザー脱結合,出力を向上させる.

わかった

  • マイクロLED/マイクロディスプレイ: μmスケールのLEDの質量移転がガラス/PET基板に





2柔軟な電子機器



  • 折りたたむディスプレイ:ガラス基板から柔らかい回路の断層化 (例えば,サムスン・ギャラクシー・フォールド).

わかった

  • センサー製造:触覚センサーのためのピエゾ電気陶器の精密剥離.





3. 医療機器

6インチ~12インチ SiC基板レーザー分離システム 機械 オーダーメイド 3

  • カテーテル処理: 生物互換性のある電線のために隔離層のレーザー剥離.

わかった

  • インプラント製造: 整形インプラントのためのチタン合金コーティング除去.





4再生可能エネルギー



  • ペロビスキット太陽電池: 効率の最適化のために透明な導電電極を剥離する.

わかった

  • PVモジュール: レーザースクリッピングによりシリコンウェーファー廃棄物を20%削減







FAQのレーザー分離システムマシン





1レーザー発射システムとは?

A: レーザーリフトオフシステムは,高エネルギーパルスレーザーを用いてインターフェースで材料を選択的に分離する精密加工ツールです.マイクロLED質量移転や柔軟な電子機器製造などのアプリケーションを可能にします.





2.Q:LLOシステムを使用する産業は?

A: LLO システムは半導体製造 (ウエファーレベルのパッケージング),柔軟な電子機器 (折りたたむディスプレイ),医療機器 (センサー製造),そして再生可能エネルギー (太陽電池)接触のない高解像度処理を 提供しています
