| X線システム: | X線管 | サンプルサイズ: | 円盤: 2~12インチ;インゴット: ≤200mm (直径) × 500mm (長さ) |
|---|---|---|---|
| 角範囲: | θ: -10° から +50°, 2θ: -10° から +110° | 姿勢精度: | ±10″–±30″（高精度モデル：±3″） |
| 多軸モーション: | X/Y/Z軸位置決め、360°回転±15°、チルト制御 | スキャン速度: | 10秒で完全向き (完全自動) |
| アプリケーション: | 半導体製造 オプティカル材料加工 | ||
| ハイライト: | 切断角度決定ウェーハ方位測定装置,高精度ウェーハ方位測定装置 |
||

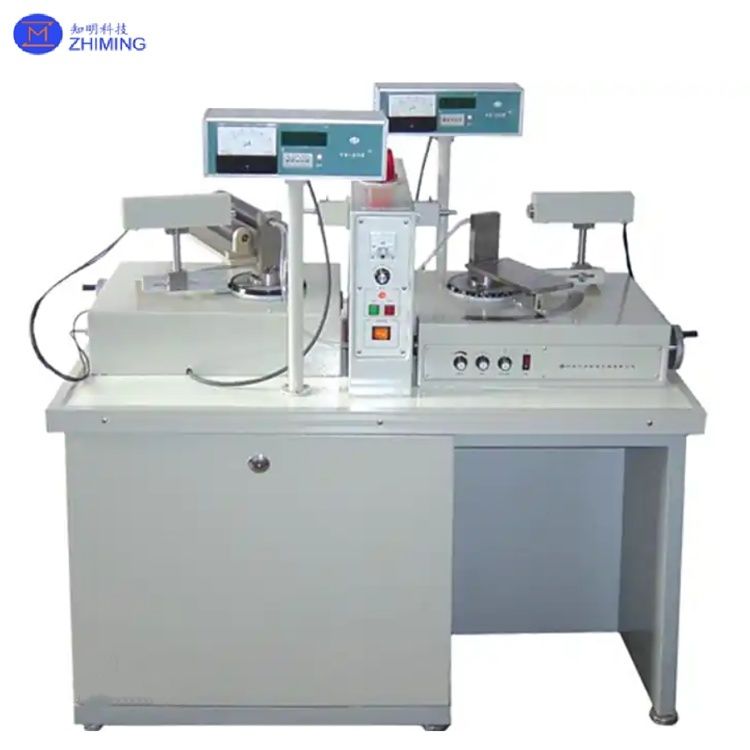

高精度切断角の決定のためのXRDベースのウェーファーオーリエンテーション機器
ワッファーオーリエンテーション装置は,X線 difrction (XRD) 技術をベースとした高精度装置である.半導体および光学材料産業向けに設計され,結晶格子方向と切断角を決定する基本構成要素は以下のとおりである.
| わかったパラメータカテゴリ | パラメーター | 仕様/説明 |
| X線システム |
放射線管 | 銅 (Cu) ターゲット,焦点 0.4×1 mm,空気冷却 |
| X線電圧/電流 | 30kV,0-5mA 調節可能 | |
| 検出器のタイプ | ゲイガー・ミュラーチューブ (低エネルギー) またはスチンチレーションカウンター (高エネルギー) | |
| 時間定数 | 0.1/0.4/3秒調整可能 | |
| ゴニオメーター |
サンプルサイズ | 円盤: 2~12インチ;インゴット: ≤200mm (直径) × 500mm (長さ) |
| 角範囲 | θ: -10° から +50°, 2θ: -10° から +110° | |
| オリエンテーション 正確性 | ±10"±30" (高精度モデル: ±3") | |
| 角解像度 | 最小表示: 1 ′′ (デジタル) または 10 ′′ (スケール) | |
| スキャン速度 | 10秒で完全向き (完全自動) | |
| 自動化と制御 |
サンプルステージ | V槽 (28インチワッフル),エッジ/OFアライナメント,150kg容量 |
| 多軸運動 | X/Y/Z軸位置付け,360°回転 ±15°,傾き制御 | |
| インターフェース | PLC/RS232/Ethernet,MES対応 | |
| 物理的仕様 |
サイズ | 1130×650×1200 mm (L×W×H) |
| 体重 | 150~300kg | |
| 電力 需要 | 単相 220V±10%,50/60 Hz, ≤0.5 kW | |
| 騒音レベル | <65 dB (動作) | |
| アドバンスト機能 |
閉ループの緊張制御 | リアルタイムモニタリング, 0.1~1.0 MPa の電圧調節 |
| AI駆動の最適化 | 欠陥検知,予測的なメンテナンスの警告 | |
| 多材料互換性 | キュービック (Si),六角形 (サファイア) および不対称な結晶 (YAG) をサポートします |
この装置はX線 difrctionとOmegaスキャン技術で動作します
1.X線振動:
わかった
2オメガスキャン:
わかった
3. 自動制御:
|
わかった特徴
|
記述
|
技術パラメータ/事例研究
|
|
超高精度
|
オメガスキャン精度 ±0.001°,揺れ曲線 FWHM解像度 <0.005°
|
シリコンカービード・ウェーバーの切断誤差 ≤±0.5°
|
|
高速測定 わかった |
すべての結晶データの一回スキャンで取得,手動より200倍速く
|
シリコン・ウェーバー・バッチ試験:120ウェーバー/時間
|
|
複数の材料との互換性 わかった |
キュービック (Si),六角形 (サファイア) および不対称な結晶 (YAG) をサポートします
|
適用可能な材料:SiC,GaN,クォーツ,ガーネット
|
|
AI統合
|
欠陥検出,リアルタイムプロセス最適化のためのディープラーニングアルゴリズム
|
欠陥の分類により,廃棄量は <1% に減少します
|
|
モジュール式設計
|
3DマッピングまたはEBSD統合のための拡張可能なX-Yプラットフォーム
|
シリコンウエフルの外位密度検出 ≤100cm−2
|
1半導体製造:
2光学材料加工:
3高温合金とセラミックス:
4研究と品質管理
1. Q: ワッファーオーリエンテーション機器を校正するには?
A: カリブレーションは,基準結晶を用いてX線源と検出器を並べ合わせることを含みます.通常は<0.001°の角度精度と精度のための自動ソフトウェア調整が必要です.
Q: ウェーファーオーリエンテーション機器の典型的な精度は?
A: 高級モデルでは ±0.001°の精度が達成され,光伏や高度セラミックなどの産業における半導体ウエファー切削と結晶欠陥分析に不可欠です.
タグ: #ワッファーオーリエンテーション・インスツーム,#XRD ベース #サファイア #SiC #高精度切削 #角度決定
