| タイプ: | 4H-SiC | 標準寸法: | 10×10mm (±0.05mmの許容度) |
|---|---|---|---|
| 厚さオプション: | 100〜500 μm | 耐性: | 0.01-0.1 Ω・cm |
| 熱伝導率: | 490 W/m·K（標準的） | アプリケーションデバイス: | 新エネルギー自動車パワートレイン、航空宇宙エレクトロニクス |
| ハイライト: | 4H-N SiC基板ウェーハ,10x10mm SiCパワーエレクトロニクスウェーハ,パワーエレクトロニクス用SiC基板 |
||

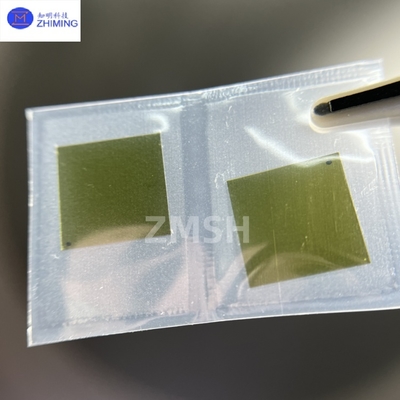

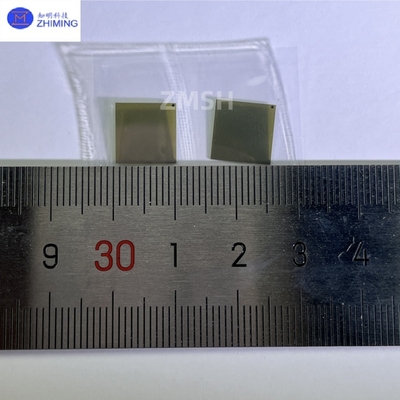

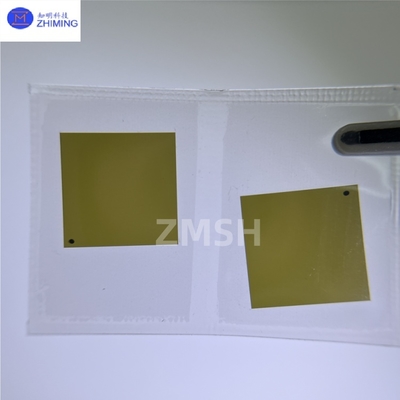

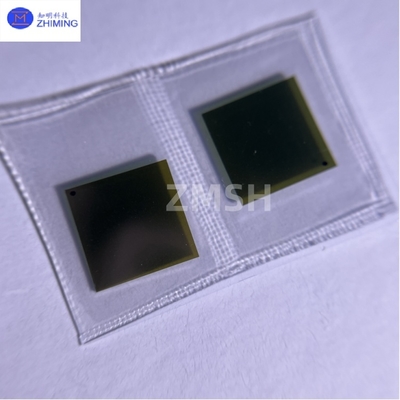

4H-N型 SiC基板 10×10mm 小型ウエファー 形状と寸法がカスタマイズ可能
SiC 10×10小ウエファーは,第三世代の半導体材料シリコンカービード (SiC) をベースに開発された高性能半導体製品である.物理蒸気輸送 (PVT) または高温化学蒸気堆積 (HTCVD) プロセスを用いて製造4H-SiCまたは6H-SiCの2つのポリタイプオプションを提供しています. 尺寸の許容量は ±0.05mm内で制御され,表面粗さRa < 0.5nmで,この製品は,N型とP型ドーピングの両方で提供されています.耐性範囲は0.01-100Ω·cm.各ワッフルは厳格な品質検査を受けます.格子整合性試験のためのX線 difrction (XRD) と表面欠陥検出のための光学顕微鏡を含む半導体級の品質基準の遵守を保証する
|
パラメータカテゴリ
|
仕様詳細
|
|
材料の種類
|
4H-SiC (N型ドーピング)
|
|
標準寸法
|
10×10mm (±0.05mmの許容度)
|
|
厚さのオプション
|
100〜500 μm
|
|
表面の特徴
|
Ra < 0.5 nm (磨き)
|
|
電気特性
|
耐性:0.01-0.1 Ω·cm
|
|
結晶の方向性
|
(0001) ±0.5° (標準)
|
|
熱伝導性
|
490 W/m·K (典型)
|
|
欠陥密度
|
マイクロパイプ密度: <1cm−2
|
|
カスタマイズオプション
|
- 非標準形 (丸,長方形など)
|
1.新エネルギー車両の動力系:SiC基板10×10mmは自動車級のSiCMOSFETとダイオードで使用され,インバーターの効率を3~5%向上させ,EVの走行距離を拡大する.
2.5G通信インフラストラクチャ10×10mmのSiC基板は,ミリ波帯 (24-39GHz) のアプリケーションをサポートし,ベースステーションの電力消費量を20%以上削減するRF電源増幅器 (RF PA) の基板として使用されます.
3.スマートグリッド機器:SiC基板10×10mm,高電圧直流 (HVDC) システムにおける固体トランスフォーマーおよび断路器に適用され,電源伝送効率を向上させる.
4.産業自動化10×10mmのSiC基板は,100kHzを超える切り替え周波数を持つ高性能産業用モータードライブを可能にし,デバイスのサイズを50%削減します.
5.航空宇宙電子:10×10mmのSiC基板は,衛星電源システムと航空機エンジン制御システムの信頼性要件を極度の環境で満たしています.
6.高級光電子機器:SiC基板 10×10mm UV LED,レーザーダイオード,その他の光電子部品のための理想的な基板材料.
1. 4H-N SiC基板 シリコン炭素基板 Square 5mm*5mm カスタマイズされた厚さ 350um Prime Grade/Dummy Grade
2. 10mm X 10mm 6H 半絶縁型 SiC基板 研究グレード SiC結晶基板
1Q: 10×10 mm SiC ウェーファの主要用途は?
A: 10×10mm SiCウエファは,熱伝導性と電圧耐性が高いため,主に電源電子機器 (MOSFET/ダイオード),RFデバイス,光電子部品のプロトタイプに使用されます.
2(Q) SiCは高性能アプリケーションで シリコンとどう比べられるの?
SiCはシリコンより10倍高い分解電圧と 3倍優れた熱伝導性を有し より小さく効率的な高温/高周波装置を可能にします
