Size/Shape: | Customized | Thermal conductivity: | 120-270 W/(m·K) |
---|---|---|---|
Flexural strength: | 300-500 MPa | Insulation resistance: | >10¹⁴ Ω·cm |
Thickness: | 0.25-3 mm | Polishing: | Ra <0.1 μm |
ハイライト: | SiC ceramic insulating substrate,high-temperature resistant ceramic substrate,high-purity SiC substrate |

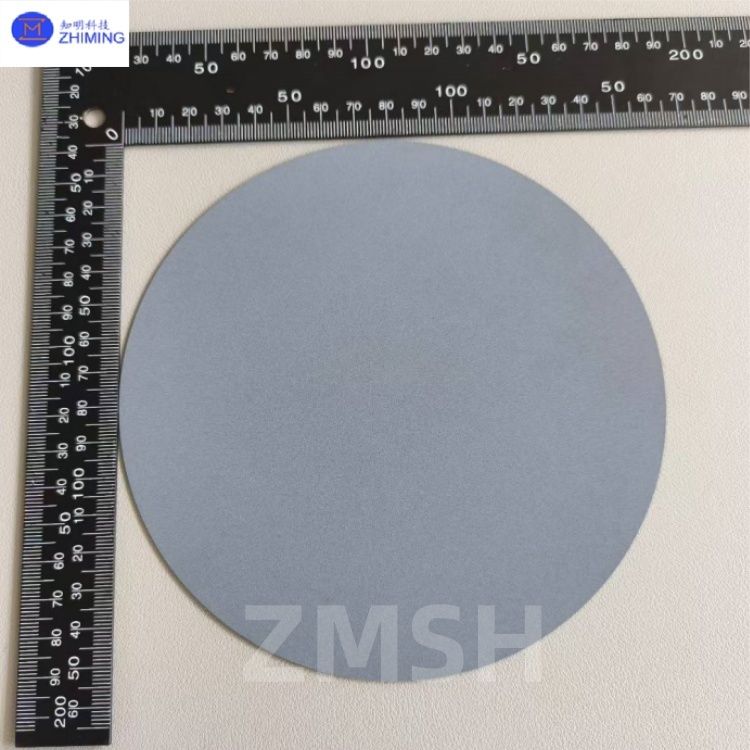

高純度SiCセラミック隔熱基板 高温耐性
シリコンカービッド (SiC) セラミック基板は,高純度SiC粉末の高温シンテリングで製造された先進的なセラミック材料で,特異的な熱伝導性を示しています.高い機械強度3代目の半導体材料として,SiCセラミック基板は,高性能電子機器,RFデバイス,LEDパッケージ,高温センサー高熱伝導性,低熱膨張係数を含む特性のユニークな組み合わせ極端な硬さにより,厳しい環境での電子包装と熱管理ソリューションに最適です伝統的なアルミナ (Al2O3) またはアルミナイトリド (AlN) 基板と比較して,SiCセラミック基板は,高温,高周波,高電力用途電気自動車,5G通信,航空宇宙システムなど
資産カテゴリー
|
仕様/性能
|
技術 的 利点
|
熱特性
|
熱伝導性:120〜270W/m·K (銅を上回る)
|
熱消耗が向上し,熱圧が減少し,装置の信頼性が向上する |
メカニカルプロパティ
|
折りたたみの強度: 300〜500 MPa
|
耐磨性/衝撃性,高ストレス環境に適しています.
|
電気特性
|
断熱抵抗: >1014 Ω·cm
|
低信号損失,高周波回路に最適
|
化学的安定性
|
酸/アルカリ腐食と酸化に耐える (1600°Cまで安定)
|
化学/宇宙の厳しい条件下での信頼性の高い性能
|
サイズとカスタマイズ
|
厚さ:0.25〜3mm
|
柔軟なパッケージングソリューション
|
表面処理
|
磨き:Ra <0.1 μm
|
溶接とチップの固定性能を最適化
|
1パワー電子
2RF通信
3オプト電子機器
4航空宇宙
5高温産業
6防衛
1. SiC シリコンカービッド セラミック トレイ プレート ウェッファー ホールダー ICP エピタキシアル 成長 処理のためのエッチング プロセス
2. SiCボール,SiCマーベル 直径0.5mm~50mm 調整可能 高精度軸承ボール
1. Q: AlN や Al2O3 などの伝統的な材料に比べてSiCセラミック基板の利点は何ですか?
A: SiC セラミック 基板は 3-5 倍高い熱伝導性 (最大 270 W/mK),優れた機械強度 (450 MPa 対 AlN の 300 MPa) と極端な温度耐性 (1600°C) を有します.高性能アプリケーションに最適化.
2電気自動車の電源モジュールに SiC セラミックはなぜ使われますか?
A: その超高熱伝導性は,IGBTチップの温度を20~30%削減し,部品の寿命を延長しながら EVインバーターの効率と充電速度を大幅に改善します.
