商品の詳細

家プロダクト

天然石加工用マルチワイヤーソー切断機

ブランド名:	ZMSH
モデル番号:	マルチワイヤーソーカッティングマシン
MOQ:	3
価格:	by case
配達時間:	3〜6か月
支払条件:	T/T

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

rohs

ワークテーブル垂直リフトストローク:

2500mm

ダイヤモンドワイヤー径:

0.45〜0.55

切断厚さの範囲:

10~50mm

イレンランニング速度（ダブルコーン）:

1000（最大）m/min

アプリケーション:

直接採石場採掘、大規模なスラブ生産

パッケージの詳細:

100グレードのクリーニングルームのパッケージ

ハイライト:

天然石ワイヤーソー機

多線切断機

石材加工ワイヤーソー

製品の説明

マルチワイヤーソー切断機の概要

天然石加工用マルチワイヤーソー切断機

マルチワイヤーソー切断機は、大理石、御影石、砂岩などの天然石の効率的な切断用に特別に設計された、並行して動作する複数のダイヤモンド切断ワイヤーを利用する最新の石材加工装置です。数百本のダイヤモンドワイヤーの同期運動により、超大型ブロック（最大3×2×2m）のワンタイム切断と成形が可能になり、従来のフレームソーと比較して切断効率が5〜8倍向上します。この装置はモジュール設計を採用し、垂直/水平双方向切断をサポートし、最大加工厚さ2.5mを提供します。石切り場の採掘、スラブ生産、特殊形状材料の加工に広く使用されています。

マルチワイヤーソー切断機の動作原理

1. マルチワイヤー伝送システム

主モーターによって駆動され、駆動ホイールセット（直径1.2〜1.8m）が200〜800本のダイヤモンド切断ワイヤーを駆動して、閉ループ運動ネットワークを形成します。
ワイヤー速度は0〜25m/sの範囲で調整可能で、サーボ張力制御（15〜35kN調整可能）により、切断ワイヤーの張りが確保されます。

2. 石材供給システム

ブロックトロリーは、油圧推進装置を介して0.5〜10cm/hの速度で均一に供給されます。
切断抵抗をリアルタイムで監視し、供給速度を自動的に調整するための圧力センサーを搭載しています。

3. 冷却および除塵システム

高圧ウォーターポンプ（10〜15MPa）が、200L/minの流量で水性クーラントを噴霧します。
サイクロン除塵+ウォーターカーテンろ過による2段階浄化により、粉塵濃度を2mg/m³以下に制御します。

4. インテリジェント制御システム

PLC +産業用コンピューターアーキテクチャに基づいており、ワイヤー張力、電流負荷、供給速度などのリアルタイムパラメーターを表示します。
石材の硬度適応性を備え、音響検出を通じて切断パラメーターを自動的に最適化します。

マルチワイヤーソー切断機の技術仕様

項目	単位	パラメーター
最大作業サイズ	mm	330020002300
ローラーゴム直径（ダブルコーン）	mm	4軸：Φ240*2000
ワークテーブル垂直リフトストローク	mm	2500
ワイヤー走行速度（ダブルコーン）	m/min	1000（最大）
ダイヤモンドワイヤー直径	mm	0.45〜0.55
ワイヤー貯蔵容量	Km	0〜20（0.45〜0.55ダイヤモンドワイヤー用）
切断厚さ範囲	mm	10〜50
電源		3相4線AC380V/50Hz
総機械電力	KW	≤170
主モーター		29KW×4台
リフティングモーター		7.5KW×2台
ワイヤー配置モーター	KW	0.75KW×2台
張力制御モーター		7.5KW×2台
ペイオフ/テイクアップモーター		11KW×2台
全体の寸法（ダブルコーン）	mm	630092806750
機械重量（ダブルコーン）	T	約40トン

マルチワイヤーソー切断機の特性

主要な伝送コンポーネントは、機械全体の精度を確保するために輸入部品を使用しています。
この装置は全体的に低騒音レベルで動作し、作業者の聴覚障害を防ぎます。
ワイヤーの繰り出し、巻き取り、配置、スピンドルの操作、切断ワイヤーの張力、およびワークテーブルの送りはすべて、サーボモーターによって駆動および制御されます。
無停電電源装置（UPS）が統合されており、継続的な動作を可能にします。
閉ループフィードバック制御がワイヤーの繰り出しと巻き取り張力に採用されており、プロセス中の切断ワイヤーの一定の張力を確保します。
このシステムは張力（早期警告機能）を備えており、異常な張力変動によるワイヤーの破損を効果的に防ぎます。

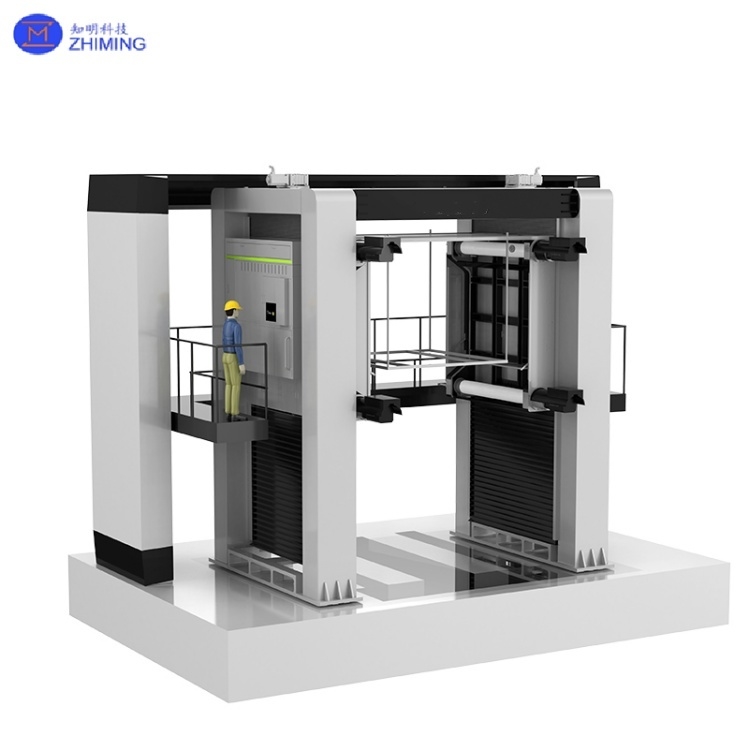

天然石加工用マルチワイヤーソー切断機 1

マルチワイヤーソー切断機の主な用途

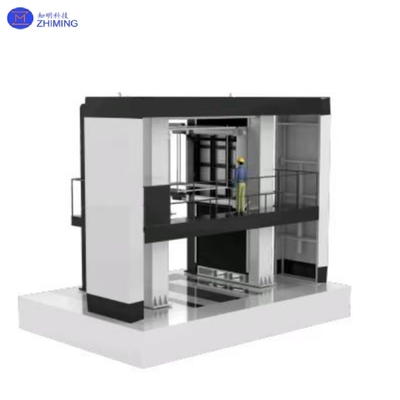

天然石加工用マルチワイヤーソー切断機 2

1. 直接採石

爆発採掘方法に代わり、鉱床からの長方形ブロックの直接切断を可能にし、収量を3倍に向上させます。
白大理石やインド赤御影石などの高価値石材の保護採掘に特に適しています。

2. 大規模スラブ生産

120〜240枚の標準スラブ（厚さ1.5〜2cm）を同時に切断します。
粗い表面から光沢のある表面へのワンタイム成形を実現し、粗研磨を不要にします。

3. 特殊形状材料の加工

CNCシステムを介して曲面切断（最小半径R300mm）を可能にします。
ローマンコラム、彫刻ブランク、曲面階段踏み板などの特殊形状加工に使用されます。

4. 古代建築物の修復

伝統的な石材部品を正確に複製し、ほぞ穴とほぞのフィッティング要件を満たします。
砂岩や青石などの軟石の損傷のない切断を可能にします。

5. 特殊石材加工

クリスタル瑪瑙スライス：0.5mmの超微細ダイヤモンドワイヤーを使用し、切断損失は<1mmです。墓石彫刻：45°のベベル切断と加工をサポートします。

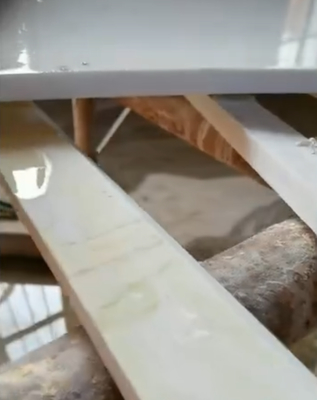

マルチワイヤーソー切断機

よくある質問

Q1：天然石用マルチワイヤーソーの最大切断能力はどれくらいですか？

A1：高度なマルチワイヤーソーは、最大3×2×2mのブロックを、厚さ2.5m、R300mm半径までの曲面切断能力で加工できます。
Q2：御影石のマルチワイヤーソー切断は、従来の方法と比較してどうですか？

A2：マルチワイヤーソーは、フレームソーと比較して、40％のエネルギー消費を削減しながら、±0.5mmの精度で2〜4m²/hの切断速度を達成します。
