SiCの基質
Created with Pixso. HPSI SiC Wafer 2-12 インチ AI/ARメガネのための光学グレード

HPSI SiC Wafer 2-12 インチ AI/ARメガネのための光学グレード

ブランド名: ZMSH
モデル番号: hpsi sicウェーハ
MOQ: 25
価格: by case
配達時間: 2〜4週間
支払条件: T/T
詳細情報
起源の場所:
中国
証明:
rohs
サイズ:
2-12インチ
ポリタイプ:
4H
抵抗率:
≥1e10Ω・cm
一次フラットオリエンテーション:
(10-10)±5.0°
エッジ除外:
3 mm
粗さ:
ポリッシュRA≤1nm / cmpra≤0.2nm
パッケージング:
複数のホイールカセットまたは単一のホイールコンテナ
アプリケーション:
AI/AR光システム
パッケージの詳細:
100グレードのクリーニングルームのパッケージ
ハイライト:

2-12インチ SiCウェーハ

,

光学グレード SiC基板

,

AIグラス用 SiCウェーハ

製品の説明

HPSI SiCウエファー概要

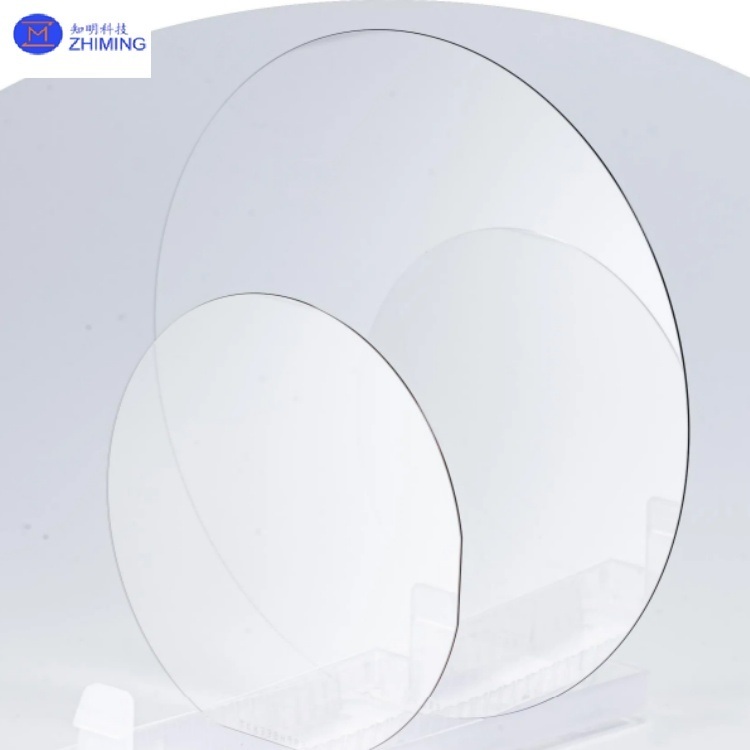

HPSI SiC Wafer 2-12 インチ AI/ARメガネのための光学グレード







HPSI型SiCウェーバー (High-Purity Semi-Isolating Silicon Carbide) は,AIおよびARグラスのコア光学材料として使用される.高い折りたたみ指数 (2.6~2.7 @ 400 〜 800 nm) と低光学吸収特性AR波導体の伝統的なガラスや樹脂材料の"虹の効果"や不十分な光伝達性などの問題に取り組んでいます.メタゴンのオリオンARメガネは,HPSI SiC波導レンズを使用単層レンズの厚さ0.55mm,重さ2.7gで,70°~80°超広い視野 (FOV) を達成し,着用快適性と浸透性を大幅に向上させます.





HPSI SiC Wafer 2-12 インチ AI/ARメガネのための光学グレード 0  HPSI SiC Wafer 2-12 インチ AI/ARメガネのための光学グレード 1  HPSI SiC Wafer 2-12 インチ AI/ARメガネのための光学グレード 2








HPSI SiC ウェーファー 核心機能と利点


HPSI SiC Wafer 2-12 インチ AI/ARメガネのための光学グレード 3

材料の特性,光学性能,応用価値


わかった1屈光指数:2.6~2.7

  • この高い屈折率により,多層光学構造を単層レンズで置き換えることができ,光の損失を軽減し,明るさと色精度を向上させることができます.より純粋な視覚的な表示を可能にします高解像度のマイクロLEDとのシームレスな統合をサポートします.

わかった

2熱伝導性: 490 W/m·K

  • この素材は高性能マイクロLEDによって発生する熱を迅速に散布し,レンズの変形を防止し,デバイスの寿命を延長します.これは高温環境でも安定した性能を保証します屋外での使用など

わかった

3モース硬度 9.5

  • 特殊な摩擦耐性により,この素材は日常的な磨損に耐える.これはメンテナンスの必要性を軽減し,レンズの使用寿命を延長し,長期使用性を向上させます.



4広域半導体

  • CMOS プロセスとの互換性により,ナノスケールでのリトグラフィーとエッチングにより,正確な光学格子製造が可能になります.微波導体やマイクロ共振子などの先進的な光学部品の ウェーファースケールでの生産を容易にする.





HPSI SiC Wafer 2-12 インチ AI/ARメガネのための光学グレード 4  HPSI SiC Wafer 2-12 インチ AI/ARメガネのための光学グレード 5








HPSI SiC ウェーバーの主要なアプリケーション

HPSI SiC Wafer 2-12 インチ AI/ARメガネのための光学グレード 6


1AI/AR オプティカルシステム

  • ウォーゲイドレンズ三角形横断格子設計により,単層のフルカラーディスプレイが可能になり,従来の反射波導体 (例えばメタオリオンの溶液) の色差分散を解決する.
  • マイクロディスプレイコップラー:マイクロLEDと波導体間の光伝送効率が80%以上に達する.
  • わかった反射防止コーティング基板:環境光反射を最小限に抑え ARコントラスト比を向上させる



HPSI SiC Wafer 2-12 インチ AI/ARメガネのための光学グレード 7



2拡張されたアプリケーション

  • 量子通信装置:量子光源の統合のために色の中心特性を利用します
  • わかった高功率レーザー部品:産業用切削と医療システムにおけるレーザーダイオード用の基板として使用される.








HPSI SiCウエファーキーパラメータ





4インチと6インチ半絶縁型SiC基板の仕様比較
パラメータ グレード 4インチの基板 6インチの基板
直径 Z級/D級 99.5 mm - 100.0 mm 149.5 mm - 150.0 mm
ポリタイプ Z級/D級 4H 4H
厚さ Z級 500 μm ± 15 μm 500 μm ± 15 μm
D級 500 μm ± 25 μm 500 μm ± 25 μm
ウェッファー・オリエンテーション Z級/D級 軸上: <0001> ± 0.5° 軸上: <0001> ± 0.5°
マイクロパイプ密度 Z級 ≤ 1cm2 ≤ 1cm2
D級 ≤ 15cm2 ≤ 15cm2
抵抗性 Z級 ≥ 1E10 Ω·cm ≥ 1E10 Ω·cm
D級 ≥ 1E5 Ω·cm ≥ 1E5 Ω·cm
主要なフラットオリエンテーション Z級/D級 (10〜10) ±5.0° (10〜10) ±5.0°
基本平面長さ Z級/D級 32.5 mm ± 2.0 mm ノッチ
二次的な平面長さ Z級/D級 18.0 mm ± 2.0 mm -
エッジ 排除 Z級/D級 3mm 3mm
LTV / TTV / ボウ / ワープ Z級 ≤ 2.5 μm / ≤ 5 μm / ≤ 15 μm / ≤ 30 μm ≤ 2.5 μm / ≤ 6 μm / ≤ 25 μm / ≤ 35 μm
D級 ≤ 10 μm / ≤ 15 μm / ≤ 25 μm / ≤ 40 μm ≤ 5 μm / ≤ 15 μm / ≤ 40 μm / ≤ 80 μm
荒さ Z級 ポーランド Ra ≤ 1 nm / CMP Ra ≤ 0.2 nm ポーランド Ra ≤ 1 nm / CMP Ra ≤ 0.2 nm
D級 ポーランド Ra ≤ 1 nm / CMP Ra ≤ 0.2 nm ポーランド Ra ≤ 1 nm / CMP Ra ≤ 0.5 nm
エッジ・クラックス D級 累積面積 ≤0.1% 累積長 ≤ 20 mm,単体長 ≤ 2 mm
ポリタイプ領域 D級 累積面積 ≤ 0.3% 累積面積 ≤ 3%
視覚的な炭素含有 Z級 累積面積 ≤0.05% 累積面積 ≤0.05%
D級 累積面積 ≤ 0.3% 累積面積 ≤ 3%
シリコン表面の傷 D級 5個,それぞれ ≤1mm 累積長 ≤ 1 x 直径
エッジチップス Z級 許可されていない (幅と深さ ≥0.2mm) 許可されていない (幅と深さ ≥0.2mm)
D級 7個,それぞれ ≤1mm 7個,それぞれ ≤1mm
螺旋回線 螺旋回線 螺旋回線 Z級 - ≤ 500cm2
パッケージ Z級/D級 複数のホイールカセットまたは単一のホイールコンテナ 複数のホイールカセットまたは単一のホイールコンテナ








ZMSH サービス





ZMSHは統合された製造・貿易事業者として,SiC製品のためのエンドツーエンドソリューションを提供しています.



  • 垂直統合:自社製の結晶成長炉は,カスタマイズ可能なパラメータ (例えば,ドーピング濃度,屈曲強度) を備えた4H-N,4H-HPSI,6H-P,3C-N型 (2 〜 12 インチ) のウエファーを生産する.

  • わかった精密加工:
  1. わかったウェーファーレベル切断:レーザー切削と化学機械磨き (CMP) は表面粗さ <0.3nmを達成する.
  2. わかったオーダーメイド形状:AR オプティカルモジュール統合のためのプリズム,スクエア・ウェーファー,および波導配列を製造する.
  • 連絡してください:サンプルと技術的な相談が可能です. 設計の検証から大量生産まで 完全なサービスサポート





HPSI SiC Wafer 2-12 インチ AI/ARメガネのための光学グレード 8








ZMSHの SiC製品




SiC ワッフル 4H-セミ









SiC ワッフル 4H-N




2. 4インチ 4H-N シリコンカービッド SiC基板 ダイア 100mm Nタイププライムグレード ダミーグレード 厚さ 350um カスタマイズ


HPSI SiC Wafer 2-12 インチ AI/ARメガネのための光学グレード 10







他のタイプのSiCサンプル



HPSI SiC Wafer 2-12 インチ AI/ARメガネのための光学グレード 11






HPSI SiCウエファー よくある質問





Q1: HPSI SiC ウェーファーはARメガネにとってなぜ重要なのでしょうか?

A1: HPSI SiC Waferの高い屈折率 (2.6 〜 2.7) と低い光学吸収は,ARディスプレイにおける虹の効果をなくし,超薄波導体 (例えば,Meta Orion による 0.55mmのレンズ).



Q2:HPSI SiCはAR光学における従来のガラスとはどのように異なっていますか?

A2:HPSI SiCはガラス (~2.0) よりも2倍高い屈折率を提供し,より広いFOVと単層波導体,さらにマイクロLEDからの熱を管理するために490W/m·Kの熱伝導性を可能にします.



Q3: HPSI SiC は他の半導体材料と互換性がありますか?

A3: はい,ハイブリッドシステムではGaNとシリコンと統合されますが,熱安定性と介電性により高性能AR光学では優れています






タグ: #HPSI SiC・ウェーファー, #シリコン・カービッド基板, #カスタマイズ, #ダブルサイド・ポーリング, #高純度, #光学部品, #耐腐蝕, #高温評価, #HPSI, #光学グレード,#12 インチ#AI/ARメガネ
