| ブランド名: | ZMSH |
| MOQ: | 10 |
| 配達時間: | 2〜4週間 |
| 支払条件: | T/T |

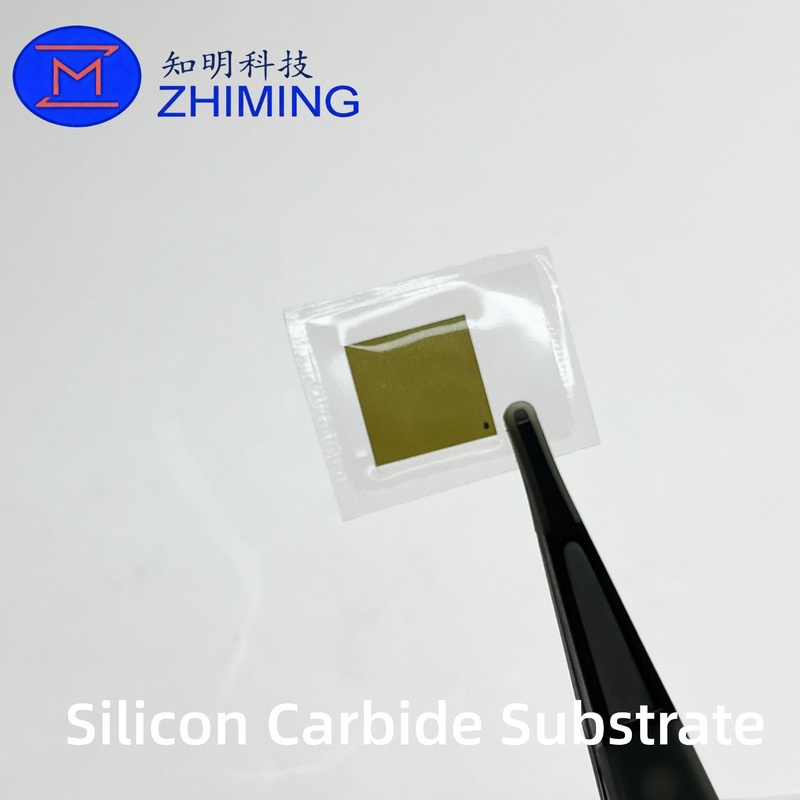

ほら4H-SiC基板高純度で単結晶のシリコンカービッド材料で,先進的な電力電子機器,RFデバイス,光電子アプリケーション用に設計されています.PVT法で製造され,精密CMP磨きで完成,各基板は欠陥密度が非常に低く,熱伝導性が優れ,電気特性も安定している.
コンパクトなサイズで R&D,デバイスプロトタイプ,実験室試験,小規模生産に最適です
ポリタイプ:4H-SiC
導電性:N型ドーピング
マイクロパイプ密度 (MPD):<1cm−2
変位密度:<104cm−2
シ面 (CMP):Ra ≤ 0.5 nm
C面 (磨き):Ra ≤ 1 nm
高品質の表頭生長のための表頭生長準備
抵抗性:0.01・0.1 Ω·cm
キャリア濃度:1×1018 5×1019cm−3
高電圧および高周波装置の構造に最適
熱伝導性:490 W/m·K
動作温度能力:600°Cまで
低熱膨張係数:4.0×10−6 /K
ビッカーの硬さ:28~32 GPa
折りたたみの強さ>400 MPa
長寿命と優れた耐磨性
| カテゴリー | 仕様 |
|---|---|
| 材料 | 4H-SiC単結晶 (N型) |
| サイズ | 10×10 mm (±0.05 mm) |
| 厚さのオプション | 100×500 μm |
| オリエンテーション | (0001) ±0.5° |
| 表面の質 | CMP / 磨き,Ra ≤ 0.5 nm |
| 耐性 | 0.01・0.1 Ω·cm |
| 熱伝導性 | 490 W/m·K |
| 欠陥 | MPD < 1cm−2 |
| 色 | 緑茶の表面色 (SiC典型) |
| グレードオプション | プライム,リサーチ,ダミー |
非標準サイズ: 5×5 mm, 5×10 mm, Ø2~8 インチ丸い基板
厚さ:100~500μmまたはカスタム
オリエンテーション: 4°,8°,または軸上
表面塗装: 片面・二面塗装
ドーピング:N型,P型,半断熱性
バックサイド金属化
SiC MOSFET,SBD,ダイオード,高電圧装置のプロトタイプ作成に最適です
RF電源増幅器 (PA),スイッチ,ミリ波装置に使用される.
EVインバーター開発,電源モジュールのR&D,および広帯域テストをサポートします.
高温や放射線に耐える電子部品
紫外線LED,光二極管,レーザー二極管,そしてGaNとSiCの構造
材料研究 石検実験 装置の製造
よくある質問
14H-SiCと6H-SiCの相比で主な利点は?
4H-SiCは,より高い電子移動性,より低いオン抵抗,および高電力および高周波デバイスにおける優れた性能を提供します.そして先進的な電源モジュール.
2導電性か半絶縁性のある SiC 基板を 提供していますか?
N型電導4H-SiCを パワーエレクトロニクス用と半絶縁4H-SiCを RF,マイクロ波,UV検出器用に提供しています. ドーピングレベルと抵抗性はカスタマイズできます.
3基質は直射検査に使えますか?
ええ,私たちのエピ準備された4H-SiC基質には CMPで磨かれた Si 表面があり 欠陥密度が低く,
