| ブランド名: | ZMSH |
| MOQ: | 1 |
| 配達時間: | 2～4週間 |
| 支払条件: | T/T |

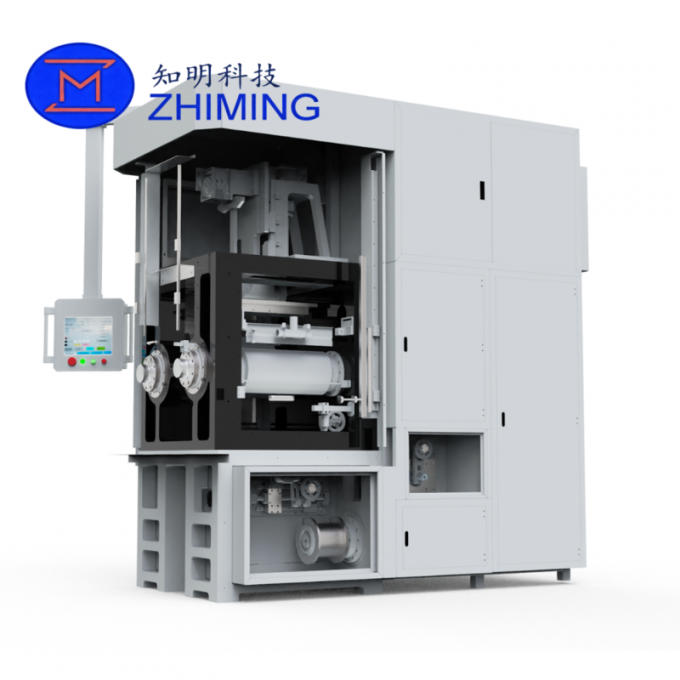

二重作業ステーション スウィングアップ多線切断機
製品概要:
この先進的な多線切削機は,硬い,脆い材料の高精度切削要件を満たすために設計されています. シリコンカービッド (SiC),サファイア,陶器,貴金属,クォーツ半導体材料,光学ガラス,ラミネートガラスなどです.大量生産や大型や超薄型切断用途に最適化.
機械は,スイングアップカット方法を使用し,完全なサーボモーターシステムと安定した緊張制御を組み合わせて,高い切断精度と安定性を確保します.ダイヤのワイヤーで,1分間に1500メートルまで走る速度切削厚さ範囲は1.4mmから50mmで,さまざまな産業のニーズに対応し,切削精度は0.01mmは正確な切断を保証します最も要求の高い用途でも使えます
300Lの水タンクと効率的な切削流体システムで装備されているこの機械は,最適な冷却を保証し,機器の寿命を延長します.振動速度は0で,振動角は ±8°に調整できます..83°/s,異なる材料と切断厚さの柔軟性を提供します.
この機械は,大量の高精度切削を必要とする産業に最適であり,半導体,光学,航空宇宙,医療,および他の高精度アプリケーションに適しています.
テクニカル仕様
| 仕様 | 価値 |
|---|---|
| 最大 作業 部品 サイズ | φ320×430mm |
| 主なローラーコーティング直径 | φ225×450mm (5つのメインロール) |
| ワイヤの走行速度 | 1500 m/min (最大) |
| ダイヤモンドワイヤの直径 | 0.1-0.5mm |
| ライン貯蔵容量 (供給車輪) | 20km (0.25mm直径) |
| 切断厚さ範囲 | 1.4-50mm |
| 切る 精度 | 0.01mm |
| 垂直起力 | 350ミリ |
| 切断方法 | スイングアップワークベンチ,固定ダイヤモンドワイヤー |
| フード速度をカットする | 0.01〜10mm/min |
| 水タンク容量 | 300L |
| 切断液 | T高効率の防腐切削液 |
| スイングアングル | ±8° |
| スイング速度 | 0.83°/s |
| 最大切断張力 | 110N (最小単位:0.1N) |
| ワークステーション数 | 2 |
| 電源 | 3相5ワイヤー AC380V/50Hz |
| 総電源 | ≤46kW |
| メインモーター (水冷) | 7.5×3 kW |
| ワイヤリングモーター | 0.75×2 kW |
| 作業台のスイングモーター | 1.5×2 kW |
| 圧縮制御モーター | 1.5×2 kW |
| 作業台のリフティングモーター | 0.4×2 kW |
| ワイヤを放出し収集するモーター | 7.5×2 kW (水冷却) |
| 外部寸法 (ロックアームボックスを除く) | 2750×2340×2670mm |
| 外部寸法 (揺れ手箱を含む) | 2900×2340×2850mm |
| 機械の重量 | 6000kg |
申請
この多線切断機は,硬い材料や脆い材料の高精度切削を必要とする幅広い産業に理想的です.その主要な用途には以下が含まれます.
半導体製造
シリコンカービード (SiC) とサファイアを半導体ウエファーのために切る.
パワーエレクトロニクスやその他の高性能アプリケーションで使用するための超薄質のウエーファー加工
光学ガラスとレンズ
レンズやその他の光学部品のための光学ガラスの精密切削
材料の損失を最小限にし 表面の質も高く 光学精度も重要です
航空宇宙および自動車
硬い材料を切る 陶器や金属など 航空宇宙や自動車部品に使われています
電気自動車の部品の製造に適しており,精度と耐久性を保証します.
医療機器の製造
医療機器で使用される陶器や金属部品の高精度切断
インプラントや外科用機器などの 高級医療アプリケーションに必要な精度を提供します
太陽光発電産業
光伏電池の生産のための結晶性シリコンなどの切断材料
大規模なソーラーパネル製造のための高出力と質を保証します
研究開発 (研究開発)
実験目的で様々な材料を切る研究開発ラボに適しています
カスタムと標準の切断の両方を処理するのに十分な柔軟性があります
層状のガラス加工
建築,自動車,および消費者電子産業で使用されるラミネートガラスを切るのに理想的です.
精密な切断を保証し 片隅をきれいにし 材料の廃棄を減らす
宝石 と 宝石
金やプラチナなどの高価な材料を 宝石製造のために切る
精密で清潔な切断を保証し 材料の整合性と価値を保ちます
陶器 や 硬い 材料
工業用陶器を切るのに最適です
厚くも薄くもセラミック部品を信頼性のある切断で割れと廃棄を最小限に抑える.
高速切削,精度,信頼性の組み合わせでこの機械は,ハードと脆い材料の切断で効率と高品質の結果の両方を要求する産業のための最適なソリューションを提供します.
