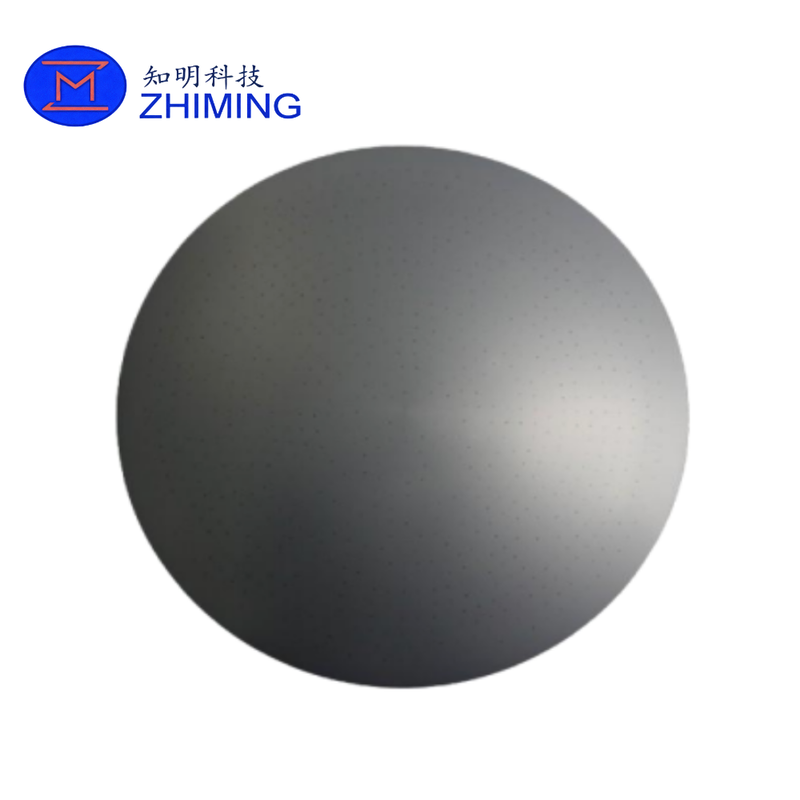

CVD 炭化ケイ素 (SiC) 電極は、プラズマ エッチング、PECVD、ICP、および高度なウェーハ処理システム向けに設計された高性能半導体チャンバー コンポーネントです。この電極は高純度の化学蒸着 (CVD) 炭化ケイ素から製造されており、過酷な半導体環境において優れたプラズマ浸食耐性、熱安定性、および長期的な電気的一貫性を実現します。

従来のシリコン電極と比較して、CVD SiC 電極は動作寿命が大幅に向上し、粒子発生が少なく、フッ素および塩素ベースのプラズマ化学反応に対する優れた耐性を備えています。これらの利点により、安定した汚染管理された高スループット処理を必要とする先進的な半導体製造工場にとって理想的なソリューションとなります。

過酷なプラズマ用途向けに設計された SiC 電極は、長時間の処理サイクルでも安定した電気的および熱的特性を維持し、プロセスの再現性、チャンバーの稼働時間、およびウェーハの歩留まりの向上に役立ちます。

CVD SiC 電極が半導体プラズマシステムで使用される理由

半導体プラズマ チャンバーでは、電極は次の目的で不可欠です。

• プラズマの生成と安定化
• RFエネルギー伝送
• 電界制御
• ガス分布の均一性
• プロセスの再現性

高エネルギーのプラズマにさらされると、従来のシリコン電極は徐々に次のような影響を受けます。

• プラズマ侵食
• 表面劣化
• 粒子の脱落
• 熱変形
• 電気的ドリフト

CVD SiC 電極は、緻密な結晶構造、高純度、優れた耐食性により、これらの制限を克服します。

CVD 炭化ケイ素電極の主な利点

優れた耐プラズマ性

CVD SiC は、以下のようなフッ素系および塩素系のプラズマ化学反応に対して優れた耐性を示します。

• CF₄
• SF₆
• NF₃
• Cl₂

これにより、電極の腐食が大幅に軽減され、連続プラズマ暴露下での動作寿命が延長されます。

超長寿命

従来のシリコン電極と比較して、SiC 電極は通常、次のことを達成できます。

• 3 ～ 10 倍長い耐用年数
• メンテナンス間隔の短縮
• チャンバーのダウンタイムの短縮
• 設備利用率の向上

低発塵

緻密な CVD SiC 構造により、マイクロフレーキングと表面劣化が最小限に抑えられ、汚染リスクが軽減され、半導体の歩留まり性能の向上に役立ちます。

高い熱伝導率

優れた放熱機能により、次のことが可能になります。

• 庫内温度を安定させる
• 熱応力を軽減する
• プラズマの均一性を向上させる
• プロセスの一貫性を維持する

安定した電気的性能

SiC 電極は、長い生産サイクルにわたって安定した抵抗率と RF 特性を維持し、一貫したプラズマ動作と再現性のあるウェーハ処理を保証します。

半導体グレードの精密機械加工

電極は、高度な半導体集積化要件をサポートするために、高い寸法精度とカスタマイズ可能なガス分布パターンで製造されています。

技術仕様

半導体アプリケーション

プラズマエッチング装置

高いプラズマ耐性と安定した RF 性能が必要な ICP および RIE プラズマ エッチング チャンバーで広く使用されています。

CVDおよびPECVD装置

高温、腐食性ガス環境下で動作する成膜装置に適しています。

高出力プラズマチャンバー

耐久性に優れ、長期サイクルのプラズマ処理用途に最適です。

ウェーハ表面処理

表面活性化、洗浄、改質、および高度な半導体処理ステップで使用されます。

先進的な半導体製造

高スループットの半導体生産ラインおよび高度なプロセスノードと互換性があります。

シリコン電極と比較したメリット

カスタマイズオプション

カスタム半導体グレードの SiC 電極は以下で利用可能です。

• カスタマイズされた寸法
• RF抵抗率制御
• ガス分配穴パターン
• 表面仕上げ
• 取付構造
• 冷却チャネルの設計
• エッジプロファイルの最適化

OEMや図面ベースの製造にも対応します。

半導体工場にとっての製品の利点

✔ チャンバーコンポーネントの寿命の延長
✔ 消耗品交換頻度の低減
✔ 粒子汚染リスクの低減
✔ ウェーハ歩留まりの安定性の向上
✔ メンテナンスのダウンタイムの削減
✔ プラズマプロセスの一貫性の向上
✔ 攻撃的なフッ素プラズマ環境に最適

よくある質問

Q1：SiC電極は消耗品ですか？

はい。 SiC電極は半導体の消耗部品ですが、その寿命は従来のシリコン電極に比べて大幅に長くなっています。

Q2: CVD SiC がプラズマ チャンバーに好まれるのはなぜですか?

CVD SiC は、過酷な半導体処理条件下でも優れたプラズマ浸食耐性、優れた化学的安定性、および低粒子発生を実現します。

Q3: 電極のデザインはカスタマイズできますか?

はい。直径、厚さ、抵抗率、ガス穴のレイアウト、取り付け構造、表面仕上げはすべて、チャンバーの要件に応じてカスタマイズできます。

Q4: SiC 電極にはどのようなプラズマプロセスが適していますか?

これらは以下の分野で広く使用されています。

• ICPエッチング
• RIEシステム
• PECVD
• プラズマクリーニング
• 表面処理
• 高度なウェーハ製造プロセス
