技術導入

先進的なパッケージングの分野では 半導体業界では グラス通路 (TGV) が 次世代の3D統合の鍵となる技術として広く考えられています主にその幅広い用途によってTGVは,光通信,RFフロントエンド,光学システム,MEMS先進パッケージング,消費者電子機器,医療機器などの分野で適用できます.シリコンベースの技術と金属化によるガラスベースの技術の両方が,ウェーファーレベルの真空包装に使用される垂直接続技術が生まれています.優れた電気,熱,機械的特性を持つ最短かつ最小のチップ対チップ距離を達成するための新しい技術アプローチを提供します.

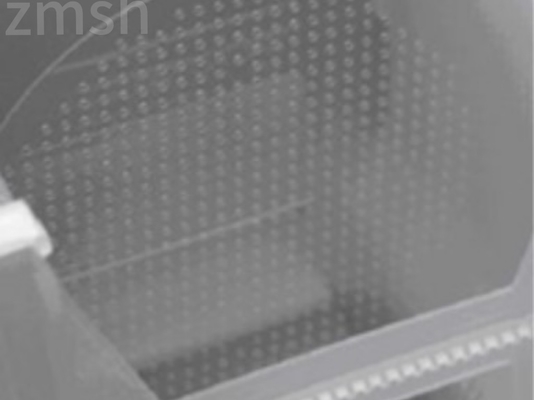

ガラス透孔技術 (TGV) は,高度に小型化され,統合された高性能電子部品の製造を可能にします.スマートガラス基板TGV をサポートするガラス基板は,ガラスと金属を単一のウエファーに統合することができます.

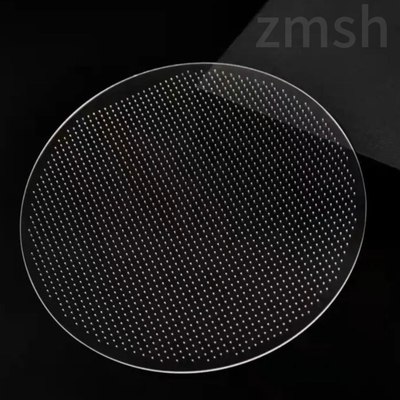

TGVは高品質のボロシリケートガラスと溶融クォーツで作られています 高品質のガラスウエファー材料と高度な相互接続技術 (再配分層など) を使用することで非常に信頼性の高いパッケージングソリューションを提供します.

再配分層 (RDL) 技術は,種子層スプートリング,光立体,半添加電圧塗装などのプロセスを通じてガラス基板に回路を形成し,TGVを接続することができます.この技術は,チップからパッケージの相互接続のための低損失出力端を提供し,従来のシリコンベースのインターポーザーよりも安価です.

さらに,TGV自体には,低基質損失,高密度,迅速な応答,低処理コストなどの利点があります.これらの利点により,ミリ波アンテナなどの分野で適用できます.,RF フロントエンド,チップインターコネクト,および2.5/3Dパッケージング.モリマルー電子は現在,充填プロセスとR&D能力を通じて,高いアスペクト比 (7:1) の完全なセットを持っています.レーザー改造を含む湿地エッチング,高覆いの種子層スプッティング,金属詰めを通して/盲目,およびCMP平面化.

材料パラメータ

物質的利点

Through-Glass Via (TGV) 技術は,クォーツガラスやボロシリケートガラスなどの異なる種類のガラス材料を使用しており,それぞれがユニークな利点があります.クォーツ ガラス は,光学 的 に 極めて 透明 な もの で 高い 評価 を 受け て い ます, 光電子用途に適しており,非常に高い温度でも物理的および化学的安定性を維持する強い熱安定性がある高温加工環境に最適さらに,精密製造に有益な温度変動で最小の次元変化を保証する低熱膨張係数も備えています.クォーツガラスはほとんどの物質に対して化学的に安定しています耐久性と耐磨性が高い環境に適している.一方,ボロシリケートガラスは,クォーツガラスの方がコスト効率が良い低コストの製造プロセスで 経済的な選択です It offers good thermal stability sufficient for most electronic packaging needs and a moderate thermal expansion coefficient that maintains enough dimensional stability for environments with mild temperature changes. ボロシリケートガラスは,複雑な電子部品設計に適し,化学的安定性が良好で,加工や形付けが比較的容易である.異なる化学環境に耐えるこの2種類のガラス材料の選択は,アプリケーションの要件とコスト効率に依存します.クォーツガラスは,非常に高い光学性能を要求する高級アプリケーションに適しています熱安定性や化学安定性など,航空宇宙や軍事分野では,ボロシリケートガラスはより経済的な選択肢である.大規模な産業用アプリケーションと消費電子機器に適している特にコストと製造能力が第一に考慮される場合です

TGV の主な応用シナリオ

1.ガラスベースの3D統合パッシブ部品

2. 包装から外したガラスのベース扇風機

3TGV 統合アンテナ

4複数の層のガラスベースのシステムレベルのパッケージング

半導体産業の連鎖が発展するにつれて,TGVの利点は,業界内部の者によってますます認識されています.TGV は主に RF フロントエンドなどの分野で適用されます中国における高速電車市場の成長率は,世界平均をはるかに上回っています.将来の政府支援と半導体産業のイニシアチブによりTGV市場の発展見通しは,無限の可能性に満ちています.

同様に,TGV市場も課題に直面しており,高級機器のコアと銅のインターコネクションのための化学ソリューションは依然として先進国企業が支配している.TGV 市場の工業化過程中国内機器製造と材料産業は大きな機会に直面します.

テクノロジー業界が コンピューティング能力の向上を追求し続けている中 より多くの半導体巨人が 異質な統合分野に挑戦していますこの技術は,内部接続方法によって,単一のパッケージ内に複数のチップレットをカプセル化します.独特の機械的,物理的,光学的な特性により好まれているガラス基板は,単一のパッケージ内でより多くのトランジスタ接続を可能にし,より速い信号伝送速度を提供します.チップアーキテクター向けこれは,パッケージ内により多くのチップを統合する能力を意味します. これにより,パフォーマンス,密度,柔軟性を向上させ,コストと電力消費を削減します.他の基板と比較してさらに,ガラス基板は優れた熱性能と物理的安定性を示します.高温にも耐性があります.
