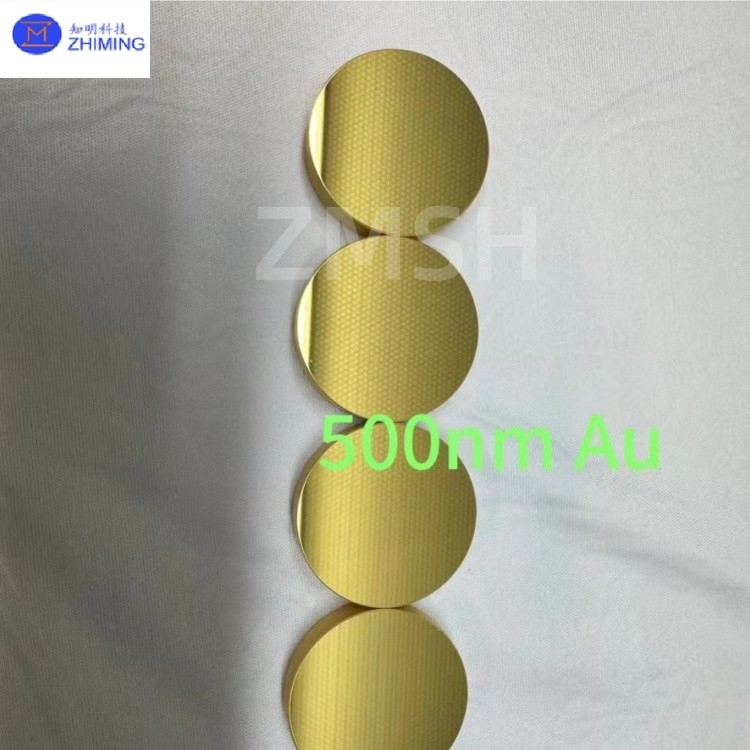

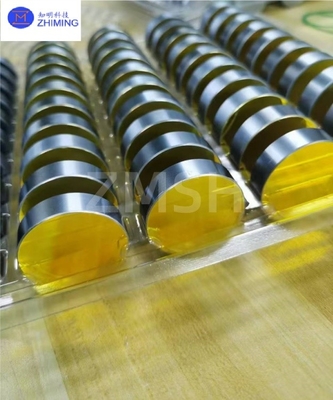

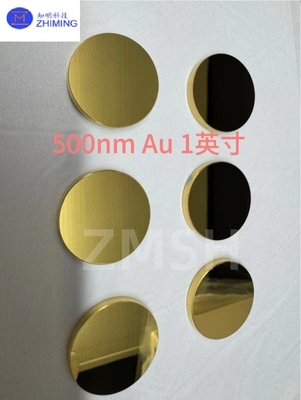

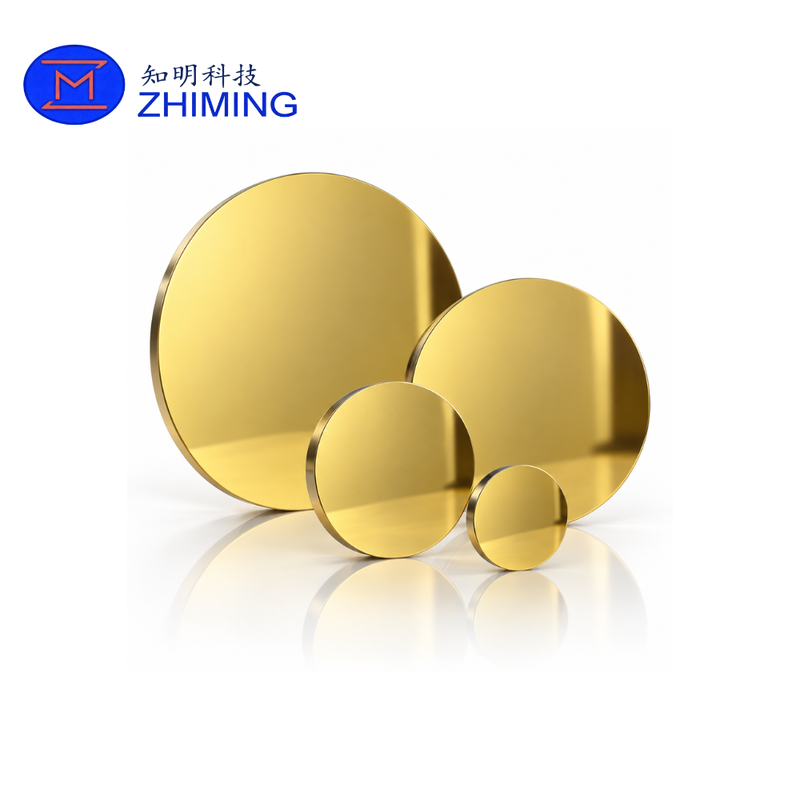

シリコンウエファー 2インチ 4インチ 6インチ 8インチ金属コーティング材料 Au

ブランド名:	zmsh
モデル番号:	金で覆われたシリコン・ウェーバー
配達時間:	2〜4週間
支払条件:	T/T

詳細情報

製品の説明

詳細情報

起源の場所:

中国

材料:

オウシリコンワッフル

サイズ:

カスタマイズ

厚さ:

カスタマイズされた

結晶段階:

110/111/100

プロセス:

マグネトロン噴射/熱蒸発/電球塗装など

構造::

基板 + 接着層 + 塗装

適用する:

ナノ材料を栽培するスキャン電子顕微鏡 (SEM)

ハイライト:

4インチシリコンウエファー

8インチシリコン・ウェーバー

6インチシリコン・ウェーバー

製品の説明

製品説明

シリコンホイール 2インチ 4インチ 6インチ 8インチ金属コーティング材料電子ビーム磁気スプッター熱抵抗蒸発コーティング

金で覆われたシリコンウエファーでは,金属金子の酸化後に得られた粉末を,結合剤やその他の添加物を含む水溶液に均等に分散させる.そして水溶液にシリコン・ウエフラーを浸して化学反応後,金属金とシリコンウエファーが密接に結合して金属金表面に塗装されたシリコンウエファの層を形成します.

特徴

- 優れた伝導性金属コーティングによりシリコンウエファーの伝導性が向上し,電子信号がよりスムーズに流れます
- 耐腐食性金属コーティングにより,シリコンウエファが化学物質に攻撃されるのを防ぎ,シリコンウエファの使用寿命を延ばすことができます.
- 保護:金属コーティングは,シリコンウエファの表面を損傷から保護し,シリコンウエファの内部部品の損傷を防ぐことができます.

テクニカルパラメータ

サイズ:	24,6,8インチ,他のものはカスタマイズできます.
プロセス:	マグネトロン噴射/熱蒸発/電球塗装など
構造:	基板 + 接着層 + 塗装
基板材料:	シリコン・ウェーバー,クォーツ,BF33ガラスなど
メタルフィルムの種類:	金 Au,プラチナ Pt,アルミニウム Al,銅 Cu,ニッケル Ni,銀 Agその他の金属フィルム
メタルフィルムの厚さ:	10nm~10um 厚さ:100nm,300nm,500nm 均一性は1%より良いのです

申請

1電子機器:コンネクタと導電性金属電極材料として,電子部品の導電性と安定性を向上させます.
2集積回路:トランジスタの源および排出材料として,トランジスタの性能と寿命を改善します.
3光電場:太陽電池電極を製造するために使用され,光電変換効率と安定性を向上させる.
4ディスプレイデバイス:カソード材料として,表示効果を向上させる.
5化学センサー:敏感な材料として,酸素や有毒ガスなどの化学物質を素早く検出し検出するために使用されます.
6その他の分野:また,半導体電子極低温コントローラー,化学性抗腐蝕コーティングなどにも使用できる.

よくある質問

1Q: Si ゴールドプレートとは何か?
A: シリコンゴールドは,シリコン材料の表面に金を塗る技術です.この技術は電導性を向上させることができます.シリコン材料の耐腐蝕性と美学性特定の用途でのシリコン材料の性能を向上させるのに役立ちます.

2.Q: Si 金塗装の過程は?
A: シゴールドプラチングのプロセスは,通常,前処理,ゴールドプラチング,後処理の3つのステップを含みます.予備処理は主に,油や酸化物などの不純物を除去するために,シリコンウエファーの表面を浄化することです.金塗装は,電圧塗装,電解塗装などにより,金属の金層をシリコンウエフの表面に積むことです.その粘着性と美学性を改善するために,金塗層を固め,磨く.

タグ:シゴールド材料電子プレート化学塗装シリコンウエファー光学要素
