商品の詳細:
お支払配送条件:
|
| ポイント:: | パターン付きサファイア基板 | サイズ:: | 2インチ,4インチ,6インチ |
|---|---|---|---|
| 前面の表面仕上げ:: | パターン化された | バック 表面 仕上げ:: | SSP:細工,Ra=0.8-1.2um;DSP:エピポリッシュ,Ra<0.3nm |
| レーザーマーク:: | 裏側 | エッジ除外:: | ≤2mm |
| カスタム化:: | 異なる方向性のサファイア PSS;ナノメートルのパターンのサファイア基板 ((NPSS) | 適用:: | 光発光ダイオード (LED) |
| ハイライト: | 4インチ 模様のサファイア基板,2インチパターンサファイア基板,6インチ 模様のサファイア基板 |
||

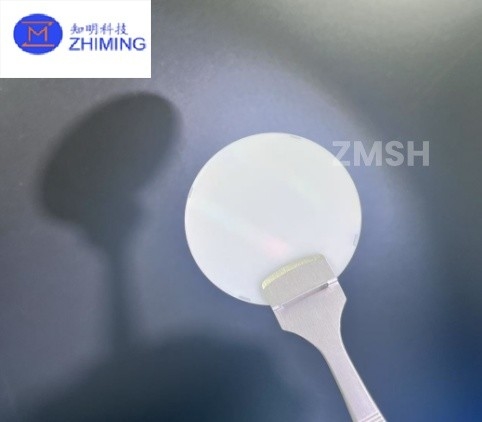

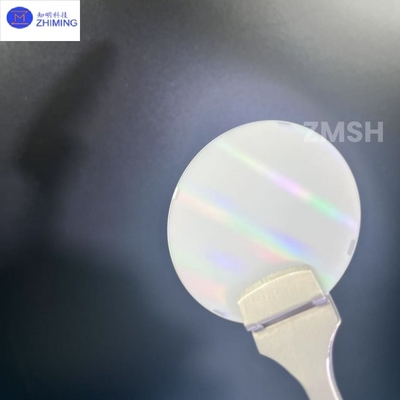

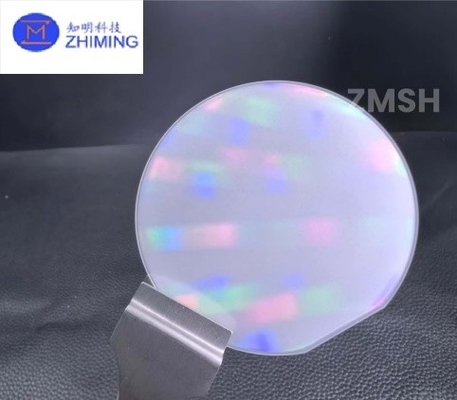

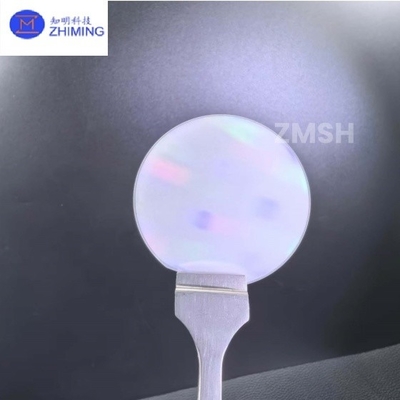

パターン付きサファイア基板 (PSS) は,ミニチュアパターン付きサファイア基板である.高性能ガリウムナイトリドベースの光発光二極管 (LED) に広く使用されている.一般照明のための最も有望な代替光源パターン・サファイア基板技術の進歩により,高明るさのガリウムナイトリドベースのLEDの効率は 150lm/Wの記録的な高に達しました. The efficiency improvement of gallium nitride based leds using patterned sapphire substrate technology is usually attributed to the improvement of light extraction efficiency and internal quantum efficiencyサファイア基板に生成される規則的なパターンは,ガリウムナトリド/サファイアインターフェースの全体的な内部反射の効果を対照的にします.内部量子効率は,パターンベースのサファイア基板上のGaNデフィルムの可能側成長により改善されます.糸の外れを軽減します
概要すると,PSSに培ったGaN上軸層は,上軸横軸欠陥とGaNとサファイア基板との間のギャップ欠陥が少なくなります.PSSの格子パラメータは GaN によりよくマッチしているPSS の上でのGaN の表頭軸上増加は,変位密度と屈折指数不一致を減少させ,表頭軸上質を向上させる.
パターン付きサファイア基板 (PSS) は,サファイア基板にドーム,コーン,ピラミッドのような特定のマイクロメートルパターンを作るプロセスです.サファイア基板の不均質なパターンは,光の散乱や屈折を引き起こす可能性があります照明効率を向上させる
|
結晶構造 |
六角形 |
|
格子定数 (n) |
a=4.76Å c=12.99Å |
|
密度 (g/cm)3) |
3.98 |
|
溶融点 ((°C) |
2040 |
|
モース・ハードネス (モース) |
9 |
|
ダイレクトリ常数 |
9.3 ((A平面) 11.5 ((C平面) |
|
熱伝導性 (W/cm.K) |
0.46 |
|
熱膨張 |
6.7*10-6/k (C平面) 5.0*10-6/k (飛行機) |
|
屈折指数 |
1.762-1777 |
|
トランスミッション |
試験サンプル:サファイア:D76.2*4mm |
|
UV:200~380nm 74%~84% |
|
|
可視光:380~760nm 85% |
|
|
赤外線:760~1000nm 85% |
|
|
遠赤外線:>1000nm 80%~100% |
|
ポイント |
2~6インチ) |
||
|
直径 |
50.8 ± 0.1 mm |
100.0 ± 0.2 mm |
150.0 ± 0.3 mm |
|
厚さ |
430 ± 25μm |
650 ± 25μm |
1000 ± 25μm |
|
表面の向き |
C平面 (0001) は,M軸 (10-10) に向いている角を外して 0.2 ± 0.1° |
||
|
C平面 (0001) はA軸 (11-20) に向いている角度から外れ 0 ± 0.1° |
|||
|
主要的な平面方向性 |
A平面 (11-20) ± 1.0° |
||
|
主要平面長さ |
16.0 ± 1.0 mm |
30.0 ± 1.0 mm |
47.5 ± 2.0 mm |
|
R-飛行機 |
9時 |
||
|
前面の表面仕上げ |
パターン付き |
||
|
バック 表面 仕上げ |
SSP:細工,Ra=0.8-1.2um;DSP:エピポリッシュ,Ra<0.3nm |
||
|
レーザーマーク |
裏側 |
||
|
TTV |
≤8μm |
≤10μm |
≤20μm |
|
ボウ |
≤10μm |
≤15μm |
≤25μm |
|
WARP |
≤12μm |
≤20μm |
≤30μm |
|
エッジ除外 |
≤2mm |
||
|
パターン仕様 |
形状構造 |
ドーム,コーン,ピラミッド |
|
|
パターンの高さ |
1.6~1.8μm |
||
|
パターン直径 |
2.75~2.85μm |
||
|
パターン空間 |
0.1~0.3μm |
||
カスタマイズ仕様:
* ナノメートルのサンファイア基板 (NPSS)
*様々な方向性のサファイアPSS.
1改善されたLED光抽出効率:PSSは,内部反射を減少させ,表面パターンの光出力を増加することによってLED光抽出効率を改善します.
2結晶の質を向上させる: 模様化された表面は,表軸成長の欠陥を軽減し,結晶の質を向上させるのに役立ちます.
3熱消耗性能向上: 模様構造により熱消耗面積が増加し,LEDの動作温度を低下させるのに役立ちます.
4低コスト:より高い照明効率と出力は,材料の廃棄物と低生産コストを削減します.
1Q: PSS と 平らなサファイア基板の違いは何ですか?
A:PSS:光抽出を向上させ 結晶の成長質を向上させる 模様のある表面を持っています
平らなサファイア基板: 表面が滑らかで,光の抽出効率が低下し,内部反射が高くなります.
2Q: PSS で用いられる一般的なパターンは何ですか?
A: ピラミッドパターン: 光の抽出と上軸の成長に有効です
円形 形状: ピラミッド に 似 て いる が,尖端 が 丸い.
マイクロレンズ配列: 光の出力を最大化するために最適化されています
六角形のパターン: 均等な光分布と改善された結晶の成長を提供します.
3なぜサファイアが PSS の基板として使用されるのか?
A: 高透明性: 光を発するアプリケーションに最適です.
化学安定性: 厳しい化学環境に耐える.
熱安定性:LEDの製造中に高温に耐える.
費用対効果:シリコンカービード (SiC) などの他の基板と比較して比較的安価です.
タグ: #サンプリングサファイア基板 (PSS), #サファイア・ウェーバー, #プラット・サファイア・サブストラット#硬さ90#PSS,#NPSS,#LED,#LED製造,#GaNベースの電源装置
