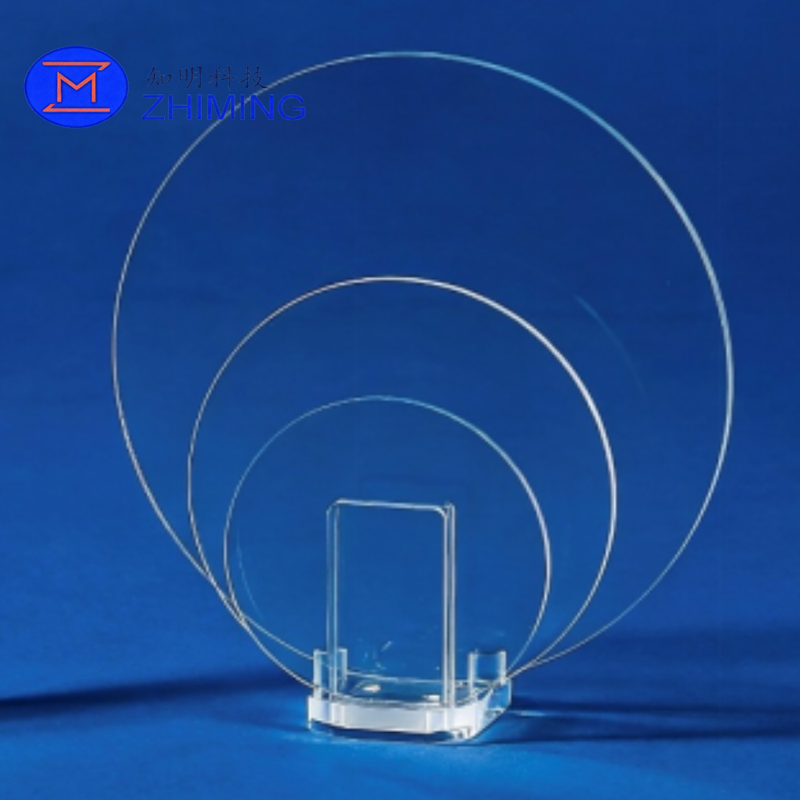

ザファイア一時的なウエファーキャリアは,超薄のウエファー処理,2.5D/3DIC統合,TSVを含む先進的な半導体包装プロセスのために設計された高性能基板ソリューションです.,RDLとファンアウトパネルレベルパッケージ (FOPLP)
これは,一時的な結合および脱結合プロセスのための頑丈で,熱的に安定し,寸法的に正確なサポートプラットフォームを提供し,50μm以下の超薄質のウエフルの安定した処理を可能にします.ストレスによる歪みや変形の問題に対処することで, キャリアは,高度なパッケージング流程でプロセス出力,アライナメント精度,および製造安定性を著しく改善します.
半導体包装が 統合密度が高く 薄いウエファー構造へと進化するにつれ製造者は多段階の熱および機械プロセスを通じて構造安定性を維持する上でますます困難に直面しています.
主な課題は以下の通りです.
これらの問題は,プロセススケーラビリティを制限し,生産量を削減し,先進的なパッケージング生産ラインの製造コストを増加させます.
サファイアは,機械的,光学的,熱的性質のユニークな組み合わせにより,一時的なウェーファーキャリアのための理想的なエンジニアリング材料です.精度と繰り返しが重要な先端のパッケージングプロセスに 安定した物理的基盤を提供します.
サファイア・キャリアは
![]()
ユングモジュールは345~420 GPaで,サファイアは曲げと曲げを効果的に抑制し,高ストレス熱および機械的プロセス中に構造的安定性を確保します.
表面損傷に対する優れた耐性を有し,長期使用寿命と繰り返しのプロセスサイクルを可能にします.
高伝播率 (>300~1200nm範囲で83%) はレーザー脱結合プロセスをサポートし,複数の一時結合技術との互換性を保証する.
内部変動が低いため,ストレスの分布が一貫し,局所変形が最小限に抑えられ,ウエファーレベルのプロセス一貫性が向上する.
高温サイクルと化学清掃環境下で安定しているため,高重複工業半導体プロセスに適している.
| パラメータ | 仕様 |
|---|---|
| ワッフルサイズ | 8インチ / 12インチ |
| パネルのサイズ | 100 × 100 mm から 510 × 515 mm |
| 厚さ範囲 | 0.7 ¥2.0mm |
| パラメータ | 標準級 | 高等級 |
|---|---|---|
| 総厚さ変化 (TTV) | ≤ 3 μm | ≤ 2 μm |
| ワープ | ≤ 100 μm | ≤ 50 μm |
| 厚さの許容度 | ±0.010 mm | ±0.005mm |
| 表面の荒さ (Ra) | < 1,0 nm | < 1,0 nm |
| スクラッチ/掘り | 60/40 | 40/20 |
| 資産 | 価値 |
|---|---|
| ヤングのモジュール | 345 〜 420 GPa |
| ヴィッカース硬さ | 1800 ¥ 2200 HV |
| 光学伝達力 | >83% (300~1200 nm) |
| 密度 | 3.98g/cm3 |
| 熱伝導性 | 30~40 W/m·K |
| CTE (20°C) | 5.6 ¥ 7.7 ×10−6/K |
サファイア製の一時的なウエファーキャリアは,半導体メーカーに,以下のようなものを提供することで,高度なパッケージの重要な歪みや安定性制限を克服することを可能にします.
Q1: サファイアが先進的な包装輸送機に適しているのは?
A: サファイアは超高硬さ,硬さ,熱安定性を組み合わせて,超薄質のウエファー加工中に歪みを大幅に軽減し,次元制御を改善します.
Q2: キャリアはレーザー脱結合プロセスと互換性がありますか?
A: はい.サファイアは,UVから中赤外線範囲で高い光学伝達性を有し,レーザーベースの脱結合と他の先進的な分離技術と完全に互換性があります.
Q3: サファイアキャリアは大きなパネルレベルのパッケージングアプリケーションをサポートできますか?
A: はい.サファイアキャリアは,優れた平らさと均等なストレスの分布を持つ大きなパネル形式で製造することができます.FOPLPやその他の先進的な大面積パッケージング技術に適している.
