プロダクト細部
起源の場所: 中国
ブランド名: ZMSH
証明: rohs
モデル番号: パターン付きサファイア基板 (PSS)
支払いと送料の条件
最小注文数量: 25
価格: by case
パッケージの詳細: 100等級のクリーン ルームの単一のウエファーのパッケージ
受渡し時間: 2-4weeks
支払条件: T/T
Item:: |
Patterned Sapphire Substrate |
Size:: |
2inch, 4inch, 6inch |
Front Surface Finish:: |
Patterned |
Back Surface Finish:: |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
Laser Mark:: |
Back side |
Edge Exclusion:: |
≤2 mm |
Customization:: |
Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS） |
Application:: |
Light Emitting Diodes (LEDs) |
Item:: |
Patterned Sapphire Substrate |
Size:: |
2inch, 4inch, 6inch |
Front Surface Finish:: |
Patterned |
Back Surface Finish:: |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
Laser Mark:: |
Back side |
Edge Exclusion:: |
≤2 mm |
Customization:: |
Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS） |
Application:: |
Light Emitting Diodes (LEDs) |

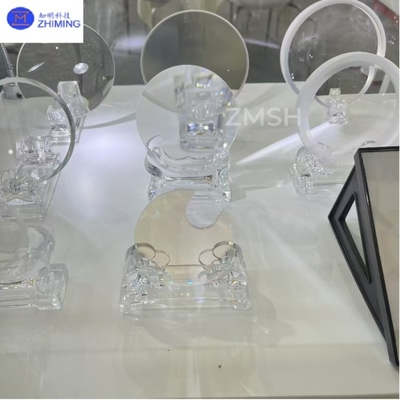

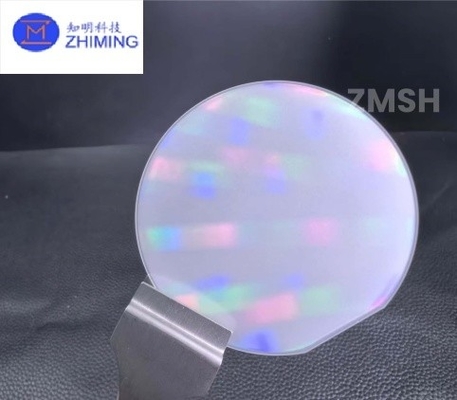

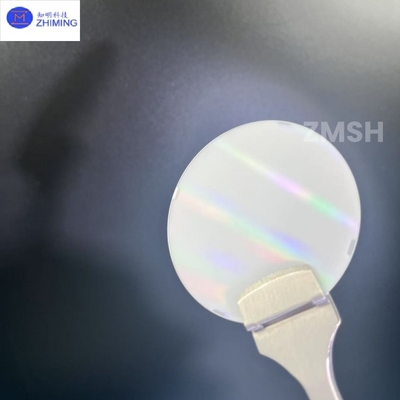

パターン付きサファイア基板 (PSS) は,リトグラフィとエッチング技術によってマイクロおよびナノ構造が形成される基板である.主にLED (Light Emitting Diode) の製造に使用され,表面パターン設計を通じて光抽出効率を向上させるLEDの明るさと性能を向上させる.
パターン付きサファイア基板 (PSS) は,サファイア基板にドーム,コーン,ピラミッドのような特定のマイクロメートルパターンを作るプロセスです.サファイア基板の不均質なパターンは,光の散乱や屈折を引き起こす可能性があります照明効率を向上させる
|
結晶構造 |
六角形 |
|
格子定数 (n) |
a=4.76Å c=12.99Å |
|
密度 (g/cm)3) |
3.98 |
|
溶融点 ((°C) |
2040 |
|
モース・ハードネス (モース) |
9 |
|
ダイレクトリ常数 |
9.3 ((A平面) 11.5 ((C平面) |
|
熱伝導性 (W/cm.K) |
0.46 |
|
熱膨張 |
6.7*10-6/k (C平面) 5.0*10-6/k (飛行機) |
|
屈折指数 |
1.762-1777 |
|
トランスミッション |
試験サンプル:サファイア:D76.2*4mm |
|
UV:200~380nm 74%~84% |
|
|
可視光:380~760nm 85% |
|
|
赤外線:760~1000nm 85% |
|
|
遠赤外線:>1000nm 80%~100% |
- 材料の特徴:基材は単結晶のサファイア (Al2O3) で,硬さも耐熱性も高いし,化学的安定性も高い.
- 表面構造表面はリトグラフ化され,周期的なマイクロナノ構造を形作るように刻まれ,例えば円形,ピラミッド,または六角形の配列です.
- 光学特性:表面パターン設計により,インターフェースの光反射が減少し,光抽出効率が向上します.
- 熱性能:サファイア基板は熱伝導性が優れていて,高電力LEDアプリケーションに適しています.
- サイズ仕様:一般的なサイズは2インチ (50.8mm),4インチ (100mm),6インチ (150mm) です.
|
ポイント |
2~6インチ) |
||
|
直径 |
50.8 ± 0.1 mm |
100.0 ± 0.2 mm |
150.0 ± 0.3 mm |
|
厚さ |
430 ± 25μm |
650 ± 25μm |
1000 ± 25μm |
|
表面の向き |
C平面 (0001) は,M軸 (10-10) に向いている角を外して 0.2 ± 0.1° |
||
|
C平面 (0001) はA軸 (11-20) に向いている角度から外れ 0 ± 0.1° |
|||
|
主要的な平面方向性 |
A平面 (11-20) ± 1.0° |
||
|
主要平面長さ |
16.0 ± 1.0 mm |
30.0 ± 1.0 mm |
47.5 ± 2.0 mm |
|
R-飛行機 |
9時 |
||
|
前面の表面仕上げ |
パターン付き |
||
|
バック 表面 仕上げ |
SSP:細工,Ra=0.8-1.2um;DSP:エピポリッシュ,Ra<0.3nm |
||
|
レーザーマーク |
裏側 |
||
|
TTV |
≤8μm |
≤10μm |
≤20μm |
|
ボウ |
≤10μm |
≤15μm |
≤25μm |
|
WARP |
≤12μm |
≤20μm |
≤30μm |
|
エッジ除外 |
≤2mm |
||
|
パターン仕様 |
形状構造 |
ドーム,コーン,ピラミッド |
|
|
パターンの高さ |
1.6~1.8μm |
||
|
パターン直径 |
2.75~2.85μm |
||
|
パターン空間 |
0.1~0.3μm |
||
カスタマイズ仕様:
* ナノメートルのサンファイア基板 (NPSS)
*様々な方向性のサファイアPSS.
■ 抽出効率を強調する表面のパターニングデザインは,光損失を軽減し,LEDの照明効率を大幅に向上させる.
■ 優れた材料特性サファイア基板は高硬さ,高温耐性,化学的安定性があり,厳しいプロセス環境に適しています.
● 強い互換性高格子マッチングとGaN (ガリウムナイトリド) エピタキシ層,高品質のエピタキシ成長に適しています.
■長寿命と高い信頼性サファイア基板は耐磨性があり,腐食性があり,デバイスの使用寿命を延長します.
■ 環境保護と省エネLEDの効率を向上させ エネルギー消費を削減し 緑の製造業の動向に沿って
1Q: LED 製造において,パターン付きサファイア基板 (PSS) はどのような役割を果たしていますか?
A:PSSは表面微小ナノ構造を通る光損失を軽減し,光抽出効率を向上させ,LEDの明るさと照明効率を大幅に向上させる.
2Q: パターン付きサファイア基板 (PSS) の利点は?
A: PSSは高光抽出効率,優れた耐熱性,化学安定性,高性能LED製造に適したGaN上軸層との良好な互換性があります.
タグ: #サンプリングサファイア基板 (PSS), #サファイア・ウェーバー, #プラット・サファイア・サブストラット#硬さ90#PSS,#NPSS,#LED,#LED製造,#GaNベースの電源装置,#シングルクリスタルサファイアAl2O3
