6インチサファイア・ウェーファーDSP 直径150mm 厚さ350μm パワー電子機器用

プロダクト細部

起源の場所: 中国

ブランド名: ZMSH

証明: rohs

Model Number: 6inch Sapphire Wafer

支払いと送料の条件

Minimum Order Quantity: 25

受渡し時間: 2〜4週間

Payment Terms: T/T

最もよい価格を得なさい
ハイライト:

パワーエレクトロニクス サファイア・ウェーファー

,

150mm サファイア・ウェーファー

,

350μm サファイア・ウェーファー

Material:
99.999% Al2O3
Size:
Customized
Vision Light Transmissivity:
90%
Suraface:
DSP
TTV:
≤ 10um
Industry:
LED chip manufacturing, Optical Windows and sensors
Material:
99.999% Al2O3
Size:
Customized
Vision Light Transmissivity:
90%
Suraface:
DSP
TTV:
≤ 10um
Industry:
LED chip manufacturing, Optical Windows and sensors
6インチサファイア・ウェーファーDSP 直径150mm 厚さ350μm パワー電子機器用

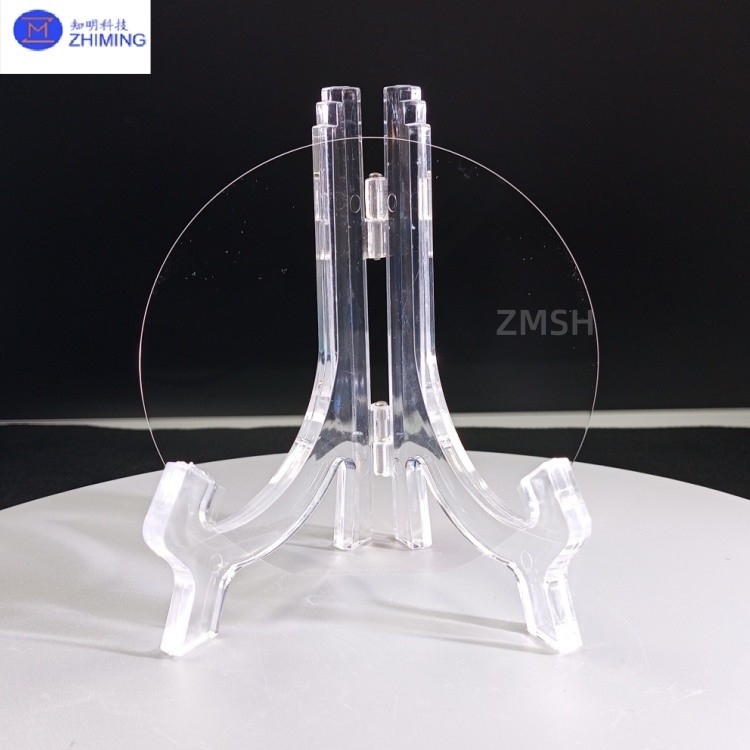

6インチサファイア・ウェーファーDSP 直径150mm 厚さ350μm パワー電子機器用 0



製品説明







6インチサファイア・ウェーファーDSP 直径150mm 厚さ350μm パワー電子機器用





6インチサファイア・ウエファーは,エッジ定義フィルム・フィード・グロース (EFG) またはカイロポルス (KY) 方法により,単結晶のアルミ酸化物 (α-Al2O3) から製造された大型の光学グレードの基板である.150mm±0 の標準化寸法半導体の第3世代にとって重要な基板として,6インチのサファイア・ウエファー高い光学伝達率 (>可視スペクトル85%),低格子不一致率 (13% GaN) と優れた機械安定性を組み合わせ,高亮度LEDの製造に最適マイクロLEDその広域形式は,チップ1台あたりコストを削減しながら,エピタキシアル生産効率を大幅に向上させます.光電子と半導体産業における進歩を推進する.










主要 な 特徴

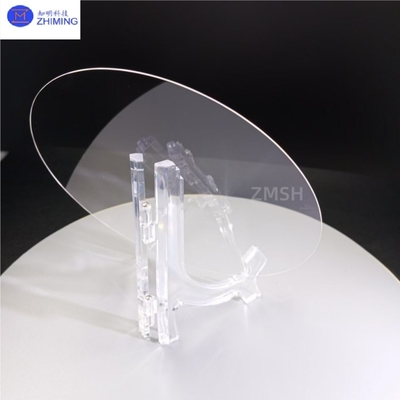

6インチサファイア・ウェーファーDSP 直径150mm 厚さ350μm パワー電子機器用 1

1.6インチサファイア・ウエフラー優れたクリスタル品質:

表面粗さRa<0.3nm (C平面から磨き) と dislocation密度 <103cm−2で,GaNエピタキシの原子レベルの平ら性要件を満たしています.

· 結晶の向きの精度 ±0.1° (C,R,A平面の向きで利用可能).





2.6インチサファイア・ウエフラー光学性能:

· 85%の可視スペクトル (400~800nm) と> 80%の紫外線範囲 (250~400nm) で,UV光子装置に適しています.

● LED 光抽出効率を30%以上向上させるため,カスタマイズ可能なダブルサイド・ポーリング (DSP) またはパターン付きサファイア基板 (PSS) 構造





3.6インチサファイア・ウエフラー熱・機械安定性:

溶融点 2040°C と CTE (5.3×10−6/°C と GaN) が一致し,熱圧割れを最小限に抑える.

●MOCVD/PECVD堆積プロセスにプラズマ耐性がある.





4.6インチサファイア・ウエフラー大面積の利点:

・ 6インチワッフルあたり使用可能なチップ面積が4インチワッフルに比べて50%増になり,単位の生産コストが大幅に削減される.








テクニカルパラメータ









資産 6インチ
直径 150±0.1mm
厚さ 350±15um
500 ± 15 um
1000±15um
荒さ Ra ≤ 0.2nm
ワープ ≤ 15um
TTV ≤ 10um
スクラッチ/掘り 20/10
ポーランド語 DSP (ダブルサイド・ポーリング);SSP (シングルサイド・ポーリング)
形状 円,平ら 16mm;長さ 22mm;長さ 30/32.5mm;長さ 47.5mm; NOTCH; NOTCH
エッジ形式 45°C 形状
材料 サファイア結晶,溶融クォーツ JGS1/JGS2; BF33,D263; EXGガラス
コメント 上記のすべての仕様は,あなたの要求に応じてカスタマイズすることができます








主要用途

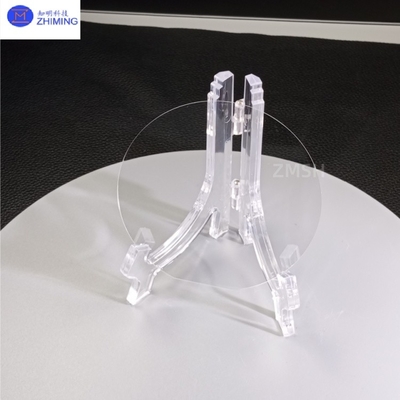

6インチサファイア・ウェーファーDSP 直径150mm 厚さ350μm パワー電子機器用 2

1. LED製造:
6インチサファイア・ウエファーGaNエピタキスの主要基質である6インチサファイアウエファーは,次世代超高画質ディスプレイをサポートする高明るさのLEDとミニ/マイクロLEDディスプレイチップの高出力生産を可能にします.





2パワー電子:
6インチのサファイア・ウエファーです高周波/高電力操作を必要とする5GベースステーションとEV電源インバーター用のGaN-on-sapphire HEMT装置で使用される.





3.オー電気部品:
精密に磨き上げると
6インチのサファイア・ウエファー極端な環境の窓 (宇宙船) や放射線抵抗性のあるUVセンサー基板として使用する.





4.S半導体装置:
6インチのサファイア・ウエファー腐食耐性があり,高隔熱性 (抵抗力 >1014 Ω·cm) のキャリアプレートとして,エッチング/イオン植入システムに使用される.






よくある質問





1Q:なぜマイクロLEDの生産のために 6インチサファイアのウエファーを選ぶのですか?
A: 6インチのサファイアウエファーは,Ra≤0.2nmの表面仕上げの4インチのウエファよりも50%の使用面積を多く提供し,高出力マイクロLEDの製造が可能になります.





26インチのサファイアウエファーは GaN電源装置に適していますか?
A:そうです.低格子不一致 (GaNと13%) と熱安定性 (CTE 5.3×10−6/°C) はパワー電子機器の性能を最適化します.







タグ: #6インチサファイア・ウェーファー, #光学ガラス, #耐着, #高伝播, #カスタマイズ, #90%伝播, #DSP, #サファイア・ガラス, #マイクロLED, #直径150mm, #厚さ350μm, #Ra ≤0.2nm
