| ブランド名: | ZMSH |
| MOQ: | 25pcs |
| 配達時間: | 2〜4週間 |
| 支払条件: | T/T |
この2インチC平面のサファイア基板は,高度な純度単結晶アルミ酸化物 (Al2O3) から,先進的な結晶成長と精密切断技術を使用して製造されています.片面から磨いた表面 (SSP) を備えた安定した厚さ,低弓制御,この基板は,機器の校正,薄膜堆積試験,非重要な半導体または光子研究開発に理想的です.
各パネルは 厳格な次元と視力検査を受け 荷物は全て 完全追跡可能になります
高純度サファイア (Al2O3):優れた機械的強度 熱安定性 化学的耐性
C-Plane (0001) オリエンテーション:GaN,光学コーティング,レーザーアプリケーションの標準方向性
SSP 表面:ポーリングされた前面は均質な堆積を保証し,裏側は安定した固定装置の取り扱いのためにラップされています.
低弓<10 μm:信頼性の高い処理のために平らさを保ちます
ダミーグレード:プロセス実験や機器のチューニングにコスト効率が良い
厳格な品質管理パート番号とロット番号は,完全な追跡を保証します.
| ポイント | 仕様 |
|---|---|
| 製品 | 2インチC-Plane SSP サファイア基板 |
| 材料 | シングルクリスタル Al2O3 |
| 直径 | 50.8mm |
| オリエンテーション | C平面 (0001) |
| 厚さ | 430 μm ± 25 μm |
| 表面塗装 | SSP (単面磨き) |
| 身をかがめる | < 10 μm |
| グラード | ダミーグレード |
| 量 | 25個 |
この偽品のサファイア基板は,以下に適しています.
(ALD / PVD / CVD / MOCVD) 堆積試験
装置の校正とパラメータ調整
コーティングの均一性とプロセス評価
薄膜研究開発と非重要な光子学実験
大学教育と実験室での教育
オプティカルテストと機能実証設定
クラス100 クリーンルームの検査と処理

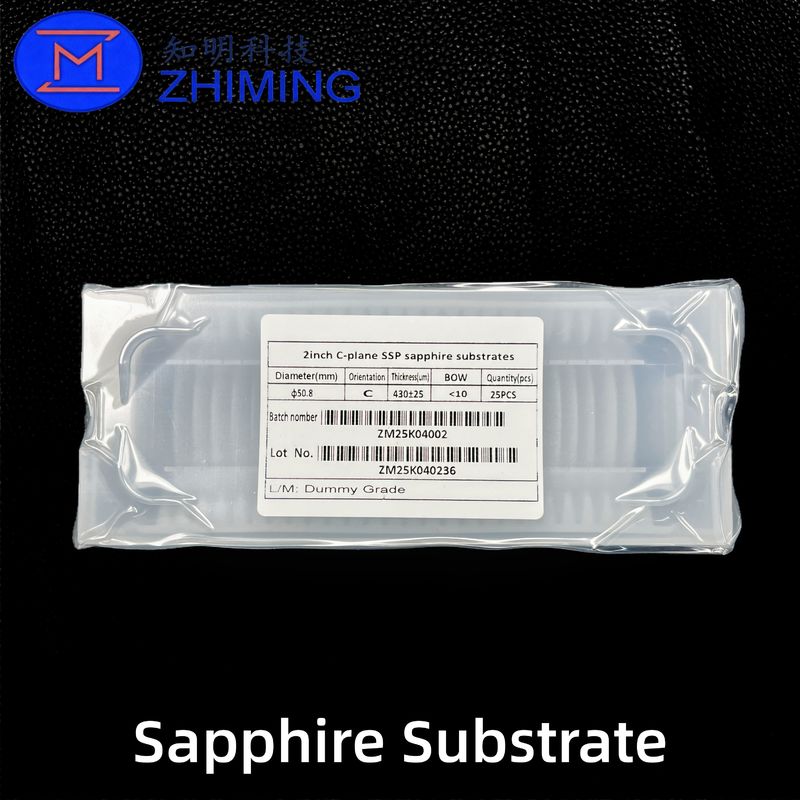

保護分離器を備えたワッフルカセット"個25個
汚染を防ぐために真空密封された抗静的包装
完全追跡可能性のために,ロットとバッチのラベルが含まれています.
発送前の視力欠陥検査
ダミーグレードの基板は正しい機械的寸法を有するが,GaNの成長やデバイス製造に必要な光学,表面欠陥,またはエピ準備基準を満たしていない可能性があります.プロセステストと校正に最適です.
一般的なプロセス検証のためです
しかし,高品質のGaNまたはエピタキシャル装置の製造代わりに素質のDSP・サファイアまたはエピ・レディ表面の不具合を制御するために
オーダーメイド対応です
厚さ (200~1500 μm)
SSP / DSP
C平面,A平面,R平面,M平面
レーザーマーキング,方向性平面,カスタム・チャンファーリング
仕様を教えてください.
