半導体ウェーハハンドリング用のカスタム溶融石英真空吸着プレート

半導体ウエファー処理用のカスタム溶融クォーツ真空吸着プレート

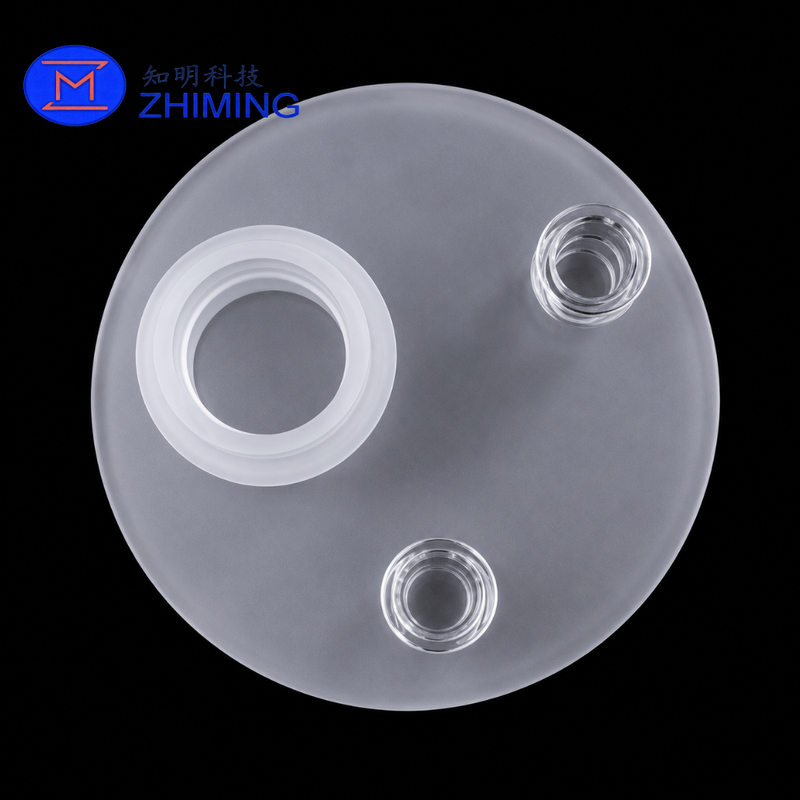

カスタム溶融クォーツ真空吸い皿は,クォーツ真空チャック,クォーツ吸い盤,またはクォーツウエファーホルダーとしても知られています制御された真空吸着により,ウエーファーや精密基板を保持する.

高純度溶融クォーツから製造されたこの部品は,低熱膨張,優れた化学耐性,高温安定性,低汚染の可能性を組み合わせています.それは半導体に適しています光伏,光学,実験室,その他の高純度加工環境

プレートはカスタマイズされた真空チャネル,中央開口,クォーツ管,ポート,ステップインターフェース,および溶接接続構造で製造することができます.尺寸と表面条件は,顧客の機器設計と運用要件に従って生産されます..

主要 な 特徴

高純度 溶融クォーツ

高品質の溶融シリカから作られ,金属不純度が低いため,ウエファー処理や基板加工中に汚染を最小限に抑える.

低熱膨張

低温膨張係数は,温度変化にさらされたときにプレートが次元安定性を維持するのに役立ちます.

化学 耐性

溶融したクォーツは,半導体や実験室環境で使用される多くの酸やプロセス化学物質に優れた耐性を有します.特定のプロセスメディアは別々に評価されるべきである..

カスタマイズされた真空構造

真空口,中央開口,ガス接続,液体転送口,溝,溶接されたクォーツ管は,機器の配置に応じて設計することができます.

精密な表面加工

磨き,機械磨き,火磨き,ラッピング,清掃のオプションは,平坦性,密封性,清潔性,表面状態の異なる要件を満たすために利用できます.

図面に基づく製造

各クォーツ真空吸管プレートは,技術図,物理サンプル,機器の寸法,またはアプリケーション仕様から製造することができます.

製品仕様

最大寸法,達成可能な許容量,熱条件,真空レベル,圧力制限は,最終設計と操作環境に応じて評価されるべきである.

典型的な用途

• 半導体ウエファー処理装置
• ワッフルの真空吸着と位置付け
• 精密な基板の調整システム
• クォーツ処理室と反応システム
• 湿床と化学加工機器
• ソーラーセルと光伏ウエーファー加工
• ガラスと光学基板の処理
• 実験室の真空システム
• 高純度化学機器
• 半導体用クォーツ組成物

カスタム デザイン オプション

クォーツ真空プレートは,以下のようにカスタマイズできます.

• 中央の穴や穴穴
• 複数の真空吸入口
• バキューム配送溝とチャネル
• 溶接されたクォーツ管と接続器
• 直線,角,またはステップポート
• クォーツフレンズ接続
• オーダーメイドの穴パターン
• 地元的な磨きやマットエリア
• 角形または丸い縁
• 位置付け穴やアライナメント機能
• 透明性,半透明性,またはマットな表面条件

バキュームチャネル幾何学と吸孔分布は,ウエフの大きさ,基板の厚さ,必要な保持力,および許容される接触面に応じて設計されるべきである.

製造能力

我々は,包括的なクォーツ製造サービスを提供します:

• 大直径の溶融クォーツ板の製造
• 精密型CNC加工
• 穴を掘り,プロファイルを切る
• バキューム溝とチャネル加工
• クォーツチューブとポート溶接
• クォーツフレンズ製造
• 表面磨き,ラッピング,磨き
• エッジのカムフィーリングと丸め
• 熱熱焼却
• 超音波と高純度清掃
• 寸法と視力検査

複雑な開口レイアウト,溶接ポート,およびカスタム接続構造は,詳細な技術図に従って製造することができます.

溶かしたクォーツ 真空板 の 利点

従来の金属,プラスチック,または標準ガラス部品と比較して,溶融クォーツは,高純度加工のためにいくつかの利点を提供しています.

• 金属汚染のリスクが低い
• 優れた熱安定性
• 低熱膨張係数
• 多くのプロセス化学物質に耐性がある
• クリーンルームと高純度アプリケーションに適しています
• プロセス観察のための透明または半透明な構造
• 制御された動作条件下での高次元安定性
• パーソナライズ可能なポート,開口,溝,接続構造

溶融クォーツの適性については,必要な機械的負荷,真空レベル,熱循環条件,化学環境に応じて確認すべきである.

引用に必要な情報

技術評価と報價のために次の情報を提供してください.

1. 総直径または外側の寸法
2. プレートの厚さ
3. 中央開口寸法
4. 真空ポートの量,直径,位置
5. バキューム・グルーブまたはチャネルレイアウト
6. ポート,チューブ,またはフレンズ接続の寸法
7. 表面仕上げの要件
8. 平面度と寸法の許容量
9. 作業温度と熱サイクル条件
10. 真空レベルまたは動作圧
11. 部品と接触するプロセス化学物質やガス
12. 必要な量
13. 技術図,物理サンプル,または機器の写真

正確なポート位置,真空チャネル幾何学,または狭い組立許容を必要とする部品では,次元図が推奨される.

品質検査

図面と用途に応じて,各クォーツ吸水板は以下の点について検査することができる.

• 総直径と厚さ
• オープニングとポートの寸法
• ポート位置の正確さ
• 平らさと並列性
• 表面状態
• 真空溝の幾何学
• 溶接の整合性
• 縁の質
• 切片,裂け目,傷,その他の視力障害
• 清潔さ
• パッケージ保護

各部品は,輸送中に傷,衝突,破損のリスクを減らすために,泡,フィルム,またはカスタマイズされたパッケージで個別に保護されています.

よくある質問

1プレート直径と真空ポートの位置はカスタマイズできますか?

はい.直径,厚さ,開口寸法,ポート数量,ポートサイズ,溝のレイアウト,およびポート位置は,あなたの図面に従って製造することができます.

2物理的なサンプルから 石英吸入プレートを製造できますか?

はい.我々は物理的なサンプルから部品を評価し再現することができます.しかし,正確な許容量やポート位置が必要な場合,次元的な技術図が推奨されます.

3クォーツプレートに真空溝やチャネルを加工できますか?

はい.必要とする真空分布と基板接触設計に従って,カスタマイズされた溝,チャネル,深層部位,および吸入穴のパターンを加工することができます.

4表面仕上げは?

適正な仕上げは,要求される平らさ,密封性能,光学状態,清潔さ.

5溶融クォーツは半導体機器に適していますか?

はい.溶融クォーツは,高純度,熱安定性,化学的耐久性,金属汚染の可能性が低いため,半導体機器に広く使用されています.

6クォーツチューブや接続ポートをプレートに溶接できるか?

はい.クォーツチューブ,真空ポート,関節,およびフレンズ構造は,必要なガス,真空,または液体接続設計に従ってプレートに溶接することができます.

7特定の平らさを保証できますか?

平らさの能力は,プレートの直径,厚さ,開口配置,溶接構造,表面仕上げに依存します.技術評価のために図面と必要な許容量を提供してください.

8プレートは正圧で使えますか?

この製品は主に真空吸着と位置付けのために使用されます.正圧アプリケーションでは,幾何学,壁厚さ,溶接接,温度,安全条件について.
