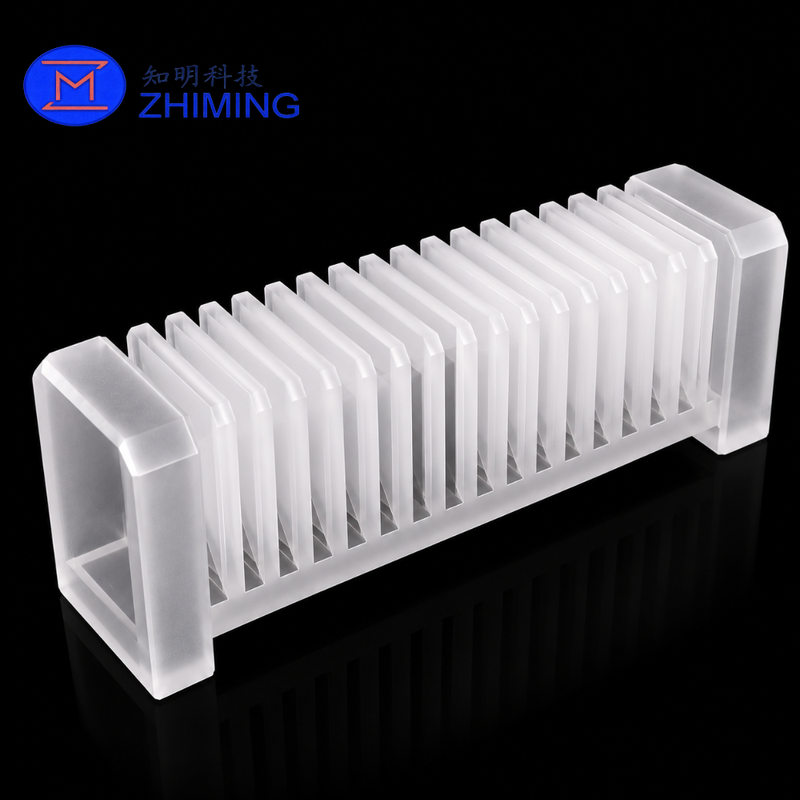

クォーツ熱隔熱プレートホルダーは,プロセスチューブの開口周りに複数のクォーツ隔熱プレートまたは熱障壁プレートを安全に配置するために使用される専門炉部品です..

高純度溶融クォーツで製造されたホルダーでは,低熱膨張,良好な熱衝撃耐性,高温互換性,低汚染の可能性を提供しています.精密加工された多スロット構造により 単一の隔熱板の間隔は一貫しています炉口に安定した熱壁装置を作ることに役立つ.

配合された石英隔熱板で 設置すると 完全な組成は 管の開口周りの熱伝達を 減少させ 熱帯の安定性を向上させ周辺の炉の部品に過剰な熱を浴びることを制限する.

このカスタムクォーツホルダーは,光伏拡散炉,半導体酸化と拡散システム,LPCVD機器,実験室管炉,他の高温加工システム.

主要 な 特徴

高純度 溶融クォーツ

高純度溶融シリカから製造され 光伏と半導体熱処理環境での汚染を最小限に抑える

精密マルチスロット構造

スロット の 幅,深さ,距離,数量 は,保温板 の 厚さ と 配置 に 合わせる 精度 の 機械 加工 が でき ます.

低熱膨張

溶融クォーツは熱膨張係数が非常に低く,保持者が繰り返し加熱と冷却サイクル中に次元安定性を維持するのに役立ちます.

熱ショック耐性

クォーツ構造は,温度変化を含むアプリケーションに適しています.実際の使用寿命は,加熱率,冷却率,機械的な負荷,および設置条件に依存します.

安定したプレート位置付け

保持器は,制御された間隔で複数の隔熱プレートをサポートし,望ましくない動き,傾き,隣接するプレートの間の直接的な接触を減らす.

オーダーメイド オーブンの互換性

全体的な寸法,スロットレイアウト,マウント機能,エッジ幾何学,表面状態は,既存の炉組によって製造することができる.

製品仕様

記載されたサイズは基準仕様である.材料のグレード,作業温度,許容量,構造の寸法は,実際の炉の設計に従って確認されるべきである.

持ち物 の 働き方

オーブン管の開口部またはその近くに設置される.複数のクォーツ隔熱板が加工されたスロットに挿入され,層状の熱壁を形成する.

プレートの間の距離を制御することで:

• 断熱板 の 安定 し た 配置 を 保つ
• 管の開口の近くで直接熱の移転を減らす
• プレートの不必要な動きを制限する
• 設置と保守中に繰り返しやすさを向上させる
• 近く に ある 密封 器具 や 枠 や 炉 の 他 の 部品 を 保護 する
• オーブンの入り口の周りにより安定した熱環境をサポートする

熱性能は,プレートの数,距離,プレートの厚さ,材料,炉の温度,気流,設置位置に依存する.

製品 の 利点

• 高純度溶融クォーツ構造物
• 金属汚染のリスクが低い
• 精密加工されたスロット幾何学
• 円盤間隔が一致する
• 低熱膨張係数
• 熱循環に強い耐性
• 高温炉の組成用に適している
• 複数のクォーツプレートの安定位置
• 清潔な製造環境と互換性
• 交換可能で維持可能な部品設計
• 定番の寸法と取り付け構造が利用可能
• 対応するクォーツ隔熱板が供給できます

典型的な用途

• 光伏発光 diffusion furnace (光伏発光拡散炉)
• 太陽電池製造機器
• 炉管の入口・出口装置
• 石英断熱板組
• 半導体拡散炉
• 半導体酸化炉
• LPCVDと熱処理システム
• 高温クォーツ組件
• 試験管炉
• 工業用熱処理装置
• オーダーメイド炉熱壁システム

カスタム デザイン オプション

クォーツの隔熱プレートホルダーは,以下のようにカスタマイズできます.

• 総長,幅,高さ の 違い
• パーソナライズされたスロット数
• 異なるスロット幅と深さ
• 均等または可変なスロット間隔
• パーソナライズされたベース厚さ
• 位置付け穴や固定装置
• 階段式または深層構造物
• 角形または丸い縁
• 粉砕された,冷凍された,または局所的に磨かれた表面
• 炉の設置のための特殊プロファイル
• 配合石英断熱板
• 完全なホルダーとプレート組

既存の炉システムでは,製造は技術図,CADモデル,物理サンプル,または測定された設置寸法に基づいて行うことができる.

製造プロセス

典型的な生産プロセスには,以下の要素が含まれます.

1. クォーツ材料の選択
2. 薄切断と寸法加工
3. CNCプロファイル加工
4. 精密スロット加工
5. 表面磨き
6. 縁の切断と仕上げ
7. 必要 と し て いる 場合,ストレス 緩和 治療
8. 清掃
9. 寸法検査
10. 視覚検査
11. 保護用パッケージ

特定の製造経路は,材料の種類,スロット幾何学,許容要件,注文量に応じて選択されます.

品質検査

各クォーツプレートホルダーは,以下の点について検査することができる.

• 全体の長さ,幅,高さ
• スロット数
• スロット幅と深さ
• スロットからスロットまでの距離
• スロット位置精度
• ベースの平らさ
• 平行性と垂直性
• 表面状態
• エッジ・インテグリティ
• 切片,裂け目,機械の欠陥
• 清潔さ
• 適合する隔熱板を装着する

批量注文については,検査報告とカスタマイズされた受付基準について議論することができます.

引用に必要な情報

次の情報をご提供ください.

1. 総寸法
2. スロット数
3. スロット幅と深さ
4. スロットからスロットまでの距離
5. クォーツ断熱板の寸法
6. ベースとサポートの厚さ
7. マウントまたは位置付け要件
8. 表面仕上げの要件
9. 尺寸の許容量
10. 最大動作温度
11. 暖房・冷却条件
12. 装置の向きと機械的負荷
13. 必要な量
14. 技術図,3Dモデル,または物理サンプル

隔熱板の寸法とホルダー図の提供は,適切な組み立てクリアランスを確保するのに役立ちます.

パッケージ

クォーツホルダーはそれぞれ個別に保護され,輸送中に割れ,掻き,衝突,破裂するリスクを軽減します.

使用可能なパッケージング方法は以下のとおりです.

• 保護フィルムまたは清潔な包装
• オーダーカットした泡の挿入物
• 個々の内箱
• 強化された輸出箱
• 大量または大量注文のための木製ケース

よくある質問

1石英熱隔熱プレートホルダの機能は?

炉管の開口の近くで複数の石英隔熱板を支えて配置します完全なプレートとホルダー組成は,層の熱壁を形成し,過度の熱露出から近くの炉の部品を保護するのに役立ちます.

2スロット数とスペースをカスタマイズできますか?

はい.スロット数量,幅,深さ,距離,位置は 隔熱板の寸法と 炉の設計に応じて カスタマイズできます.

3物理的なサンプルに基づいて 保持器を製造できますか?

はい.サンプルベースの製造は可能です.しかし,正確なスロット間隔または設置許容度が必要な場合は,寸法図が推奨されます.

4スロット幅を決定するために必要な情報は?

隔熱プレートの厚さ 必要な組み立て空隙 動作温度 設置方向 尺寸の許容度

5245 × 93 × 38 mm の基準サイズは固定されていますか?

これは表示された製品の基準サイズだけです.全体的な寸法とスロット幾何学はカスタマイズできます.

6対応するクォーツ隔熱板は提供できますか?

ええ,私たちは パーソナル部品として,または完全な組成として, 保持器とマッチングクォーツ隔熱板を製造することができます.

7この製品は1,100°Cで連続使用できますか?

溶融クォーツはこの温度範囲に適していますが,長期間の性能は,クォーツのグレード,部品の幾何学,機械的負荷,マウント方法,熱循環,暖炉の空気設計を確認する前に 運用条件を検証する必要があります.

8批量生産の前にプロトタイプを生産できますか?

ええ,プロトタイプ,小批量,および大量生産サービスが提供されています.
