| ブランド名: | ZMSH |
| MOQ: | 50 |
| 配達時間: | 2-4週 |
| 支払条件: | T/T |

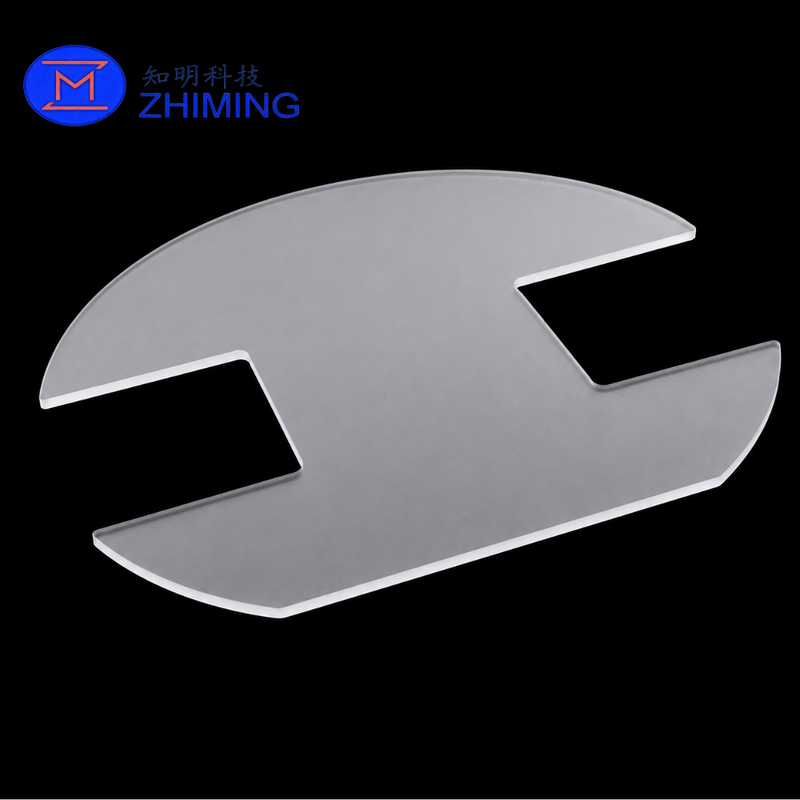

石英断熱板は、石英遮熱板または石英炉熱シールドとしても知られ、太陽電池または半導体炉の入口または出口の周囲に設置されます。
通常、複数の石英プレートは、対応するスロット付き石英ホルダーを使用して、制御された間隔で配置されます。これらは一緒になって、放射熱伝達を制御し、炉開口部周囲の熱損失を減らし、局所的な熱環境を安定させ、周囲の炉コンポーネントを保護するのに役立つ層状の断熱アセンブリを形成します。
このプレートは高純度溶融石英または不透明溶融石英から製造されており、低熱膨張、良好な熱衝撃耐性、高温適合性、および低汚染の可能性を備えています。円形プレート、長方形プレート、中央開口部、スロット、ノッチ、位置決め穴、および特殊な設置プロファイルのカスタム加工が可能です。
高純度の溶融石英は、太陽光発電や半導体の熱処理環境における金属汚染のリスクを軽減します。
溶融石英は熱膨張係数が非常に低いため、加熱および冷却サイクル中にプレートの寸法安定性を維持するのに役立ちます。
複数のプレートが制御された間隔で設置されている場合、アセンブリは炉管開口部の周囲の放射熱伝達と対流熱伝達を制限するのに役立ちます。
溶融石英は、プレートが正しく設計、取り付け、加熱、冷却されていれば、温度変化に対して良好に機能します。
CNC 切断、穴あけ、研削、溝加工、エッジ仕上げを利用して、炉管、ホルダー、および周囲のアセンブリとの互換性を確保します。
板径、板厚、開口部、切欠き、取付形状、表面状態などは図面やサンプルに合わせて製作可能です。
| アイテム | 利用可能な仕様 |
|---|---|
| 製品名 | 石英断熱板 |
| 別名 | 石英遮熱板、石英遮熱板、石英炉板、石英断熱ディスク |
| 材料 | 高純度溶融石英 / 不透明溶融石英 |
| 基準直径 | Ø420mm |
| 基準厚さ | 5mm |
| 形 | 円形、正方形、長方形、リング形、またはカスタム |
| 外形寸法 | カスタマイズされた |
| 厚さ | カスタマイズされた |
| 中央開口部 | オプションおよびカスタマイズ |
| スロットとカットアウト | 図面に従ってカスタマイズ |
| 表面仕上げ | 研磨、つや消し、ラップ仕上げ、または研磨 |
| エッジ処理 | 研磨、面取り、丸め、または研磨 |
| SiO₂純度 | 材料グレードに応じて最大 ≥99.99% |
| 熱膨張係数 | 約5.5×10⁻⁷/K |
| 軟化点 | 約 1,680°C (水晶のグレードに応じて) |
| 使用温度 | 材質、寸法、荷重、使用条件を確認 |
| 平面度 | 用途に応じてカスタマイズ |
| 寸法許容差 | サイズと形状に応じて確認 |
| 製造方法 | 切断、CNC加工、穴あけ、研削、研磨、洗浄 |
| カスタムサービス | OEM、ODM、図面ベース、サンプルベースの製造 |
Ø420×5mm仕様は表示製品の参考サイズです。すべての寸法はカスタマイズできます。
石英プレートは一般に、独立した絶縁材料としてではなく、多層絶縁アセンブリの一部として使用されます。
いくつかのプレートがスロット付き石英ホルダーに挿入され、隣接するプレート間のエアギャップが制御されます。この構造は次のことに役立ちます。
実際の熱性能は、プレートの枚数、プレートの間隔、表面状態、炉の温度、空気の流れ、プレートの厚さ、設置位置によって異なります。
高純度、目視観察、または制御された赤外線透過が必要な場合に適しています。
光の散乱を増加させ、直接放射熱の伝達を低減する制御された微細構造が含まれています。多くの場合、炉の熱シールドおよび遮熱用途に選択されます。
地面または曇った表面は光の散乱を増加させる可能性があり、熱設計および設置要件に従って指定できます。
必要な純度、熱的挙動、機械的条件、炉雰囲気に応じて最適な石英グレードを選択する必要があります。
以下の石英絶縁板を製造できます。
交換部品の場合は、技術図面、CAD ファイル、物理サンプル、または測定された機器の寸法に基づいて生産できます。
一般的な製造プロセスには次のものが含まれます。
製造プロセスは、プレートの直径、厚さ、開口部の形状、表面要件、注文数量に応じて調整されます。
各石英断熱板は以下について検査できます。
合意された技術要件に従って検査レポートを提供できます。
以下を提供してください:
プレートを既存の石英ホルダーに取り付ける場合は、スロット幅、スロット深さ、および必要な組み立てクリアランスもお知らせください。
石英プレートは壊れやすいため、適切な梱包保護が必要です。利用可能な梱包方法は次のとおりです。
大径プレートは個別に分離できるため、輸送時の接触、傷、エッジの損傷を軽減できます。
これは、炉管開口部近くの遮熱アセンブリの一部として使用されます。制御された間隔で取り付けられた複数のプレートは、放射熱伝達を制限し、近くの炉コンポーネントを保護します。
No.Ø420mm、厚さ5mmは参考仕様です。直径、厚さ、開口部などの寸法をカスタマイズできます。
はい。透明、不透明、研磨石英、曇り石英のオプションが利用可能です。直接放射熱の伝達を減らすことが重要な要件である場合、不透明石英が選択されることがよくあります。
はい。当社は、技術図面、CAD ファイル、機器の寸法、または物理サンプルに基づいた生産をサポートします。
はい。中央の開口部、位置決め穴、エッジノッチ、取り付けスロット、およびカスタムプロファイルは、図面に従って精密に機械加工できます。
はい。当社は、適合するマルチスロット石英ホルダーを製造し、プレートとホルダーを完全な炉断熱アセンブリとして供給できます。
溶融石英はこの温度範囲に適している可能性がありますが、長期的な性能は石英のグレード、プレートのサイズ、厚さ、機械的負荷、取り付け方法、炉の雰囲気、および熱サイクルによって異なります。仕様を確認する前に、完全な動作条件を確認する必要があります。
厚さは、プレートの直径、ホルダーのスロット幅、取り付け方向、機械的サポート、熱条件、必要な耐用年数、許容される変形に応じて選択する必要があります。
