半導体製造用ラジアルリブ付きカスタム石英ヒュージング治具リング

このカスタム石英ガラス製治具リングは、半導体製造装置やその他の高温・高清浄度産業システムでの使用を目的として設計されています。

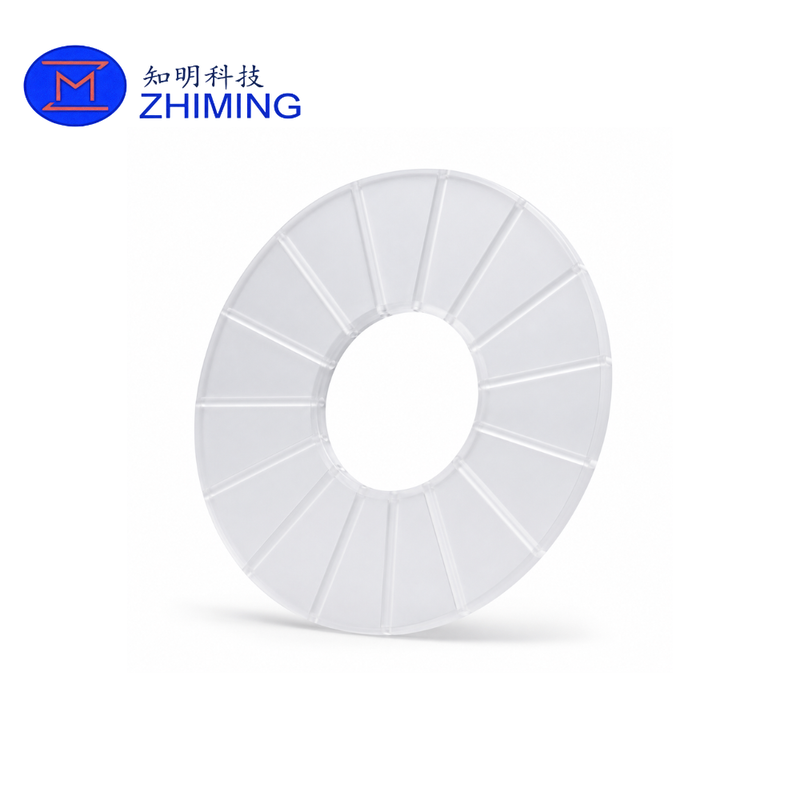

この部品は、均等に配置された放射状補強リブを備えた大きな環状構造を特徴としています。この設計は、比較的軽量な構造を維持しながら、構造安定性の向上に役立ちます。中央の開口部、外径、厚さ、リブの配置、および取り付け機能はすべて、顧客の図面に従って製造できます。

石英ガラス製治具は、優れた熱安定性、耐薬品性、および低汚染特性を備えており、半導体製造、ウェーハ加工、熱処理、および精密機器用途に適しています。

製品の特徴

• カスタム石英ガラス製
• 中央開口部付き大型環状設計
• 構造サポートを強化する放射状リブ
• 高温下での良好な熱安定性
• 低熱膨張
• 多くの酸およびプロセス化学薬品に対する良好な耐性
• 滑らかな機械加工されたエッジと管理された寸法公差
• クリーンな半導体処理環境に適しています
• カスタム寸法と構造が利用可能
• プロトタイプおよびバッチ生産をサポート

典型的な用途

この石英ガラス製治具は、次のような用途に合わせてカスタマイズできます。

• 半導体製造装置
• ウェーハ熱処理システム
• 拡散炉および酸化炉
• CVDおよび関連成膜装置
• 石英ガラス製炉アセンブリ
• ウェーハ支持および位置決めシステム
• 高温プロセスチャンバー
• 実験室用熱処理装置
• カスタマイズされた半導体生産治具

正確な用途は、製品の寸法、負荷条件、動作温度、および装置の構造によって異なります。

材料の利点

低熱膨張

石英ガラスは熱膨張係数が低いため、急速な加熱および冷却サイクル中に部品の寸法安定性を維持するのに役立ちます。

高温性能

石英ガラス部品は、従来のガラスまたはポリマー治具が不適切な多くの高温半導体プロセスで使用できます。

耐薬品性

石英ガラスは、半導体製造および実験室環境で一般的に使用される多くの酸およびプロセス化学薬品に対して良好な耐性を提供します。

低汚染の可能性

石英ガラスは、管理された純度とクリーンな表面条件で製造できるため、半導体装置で広く使用されています。

カスタム機械加工能力

外径、内径、厚さ、リブ寸法、エッジ構造、取り付け穴、および表面仕上げは、装置の要件に従ってカスタマイズできます。

カスタマイズオプション

お客様の図面、サンプル、または用途の要件に基づいて石英ガラス製治具を製造します。

利用可能なカスタマイズには以下が含まれます。

• 外径
• 内径
• 全体の厚さ
• 放射状リブの数
• リブの幅と高さ
• 平面度要件
• 表面仕上げ
• エッジの面取りまたは半径
• 取り付け穴
• 位置決め穴
• スロットと溝
• 透明またはつや消し表面
• 石英ガラスの材質グレード
• クリーニングおよび梱包要件

参照仕様

見積もり前に確認すべきパラメータは次のとおりです。

製品名: 石英ガラス製治具リング
材質: 石英ガラス
構造: 放射状補強リブ付き環状リング
外径: カスタマイズ
内径: カスタマイズ
厚さ: カスタマイズ
リブ数量: 図面による
表面状態: 透明、半透明、またはつや消し
平面度: お客様の要件による
寸法公差: 図面による
加工方法: 石英ガラス成形、溶接、研削、精密機械加工
梱包: クリーンな個別保護梱包
生産数量: プロトタイプおよびバッチ注文が可能

製造および品質管理

各石英ガラス製治具は、お客様の図面および技術要件に従って検査できます。検査項目には以下が含まれる場合があります。

• 外径および内径
• 全体の厚さ
• リブの位置と寸法
• 平面度
• 真円度
• 穴の位置
• エッジの品質
• 表面の傷
• 欠けとひび割れ
• 目視上の清浄度
• 梱包状態

プロジェクトの要件に応じて、検査レポートおよび材料文書を提供できます。

見積もり情報

正確な見積もりを得るために、以下を提供してください。

1. PDF、STEP、DXF、またはCAD形式の製品図面
2. 外径および内径
3. 全体の厚さ
4. リブ数量およびリブ寸法
5. 寸法公差
6. 平面度および表面要件
7. 動作温度
8. 用途または装置の種類
9. 必要数量
10. クリーニング、検査、および梱包要件

カスタム石英ガラス部品を選ぶ理由

半導体装置、実験室システム、および高温産業用途向けのカスタム石英ガラス部品製造をサポートしています。

当社の能力は以下をカバーします。

• 石英ガラス製治具およびジグ
• 石英ガラス製リング
• 石英ガラス製プレート
• 石英ガラス製キャリア
• 石英ガラス製ボート
• 石英ガラス製炉管
• 石英ガラス製フランジ
• 石英ガラス製チャンバー
• 石英ガラス製溶接アセンブリ
• その他のカスタム半導体石英ガラス部品

装置テスト用のプロトタイプまたは安定したバッチ生産が必要な場合でも、お客様の図面および技術仕様に従って部品を製造できます。

よくある質問

この石英ガラス製治具の寸法はカスタマイズできますか？

はい。外径、内径、厚さ、リブ構造、穴、その他の寸法は、お客様の図面に従ってカスタマイズできます。

物理的なサンプルから製品を製造できますか？

はい。サンプルベースの製造も可能ですが、寸法と公差を正確に確認するには技術図面をお勧めします。

この製品は高温半導体装置に適していますか？

石英ガラスは高温半導体処理で一般的に使用されています。最終的な適合性は、動作温度、負荷、熱サイクル、および装置の構造に従って評価する必要があります。
