サファイア・ウェーファー:高硬さ優れた電熱隔離性熱伝導性

ブランド名:	ZMSH
モデル番号:	4インチCプランSSPサファイア基板
MOQ:	25
価格:	Fluctuates with market
配達時間:	4-9週
支払条件:	T/T

詳細情報

製品の説明

詳細情報

起源の場所:

中国

クリスタルオリエンテーション:

C面 / A / R / M

直径:

2/4/6インチ

厚さ:

650±15μm

結晶成長方法:

ケンタッキー / EFG / チェコ共和国

表面:

研磨または用途に応じて

研磨タイプ:

SSP / DSP

製品の説明

サファイア基板に関する情報

サファイア基板はLEDとGaNデバイスの重要な基礎材料です. 独自の市場規模 (2031年までに約8億3300万米ドル) が比較的限られていますが,数兆ドルの価値のある下流アプリケーションを支えています戦略的,先駆的な意味を持つ. サファイア・ウェーファー:高硬さ優れた電熱隔離性熱伝導性

上流:高純度アルミニウム (主に4N5以上),結晶増殖装置 (カイロプロス炉など),およびウラン・モリブデン熱場.高級原材料やコア機器の一部は依然として部分的に輸入に依存している.

中流:サファイア結晶の成長→コア抽出→切断→ラッピング→磨き→模様のサファイア基板 (PSS).このセグメントは最も高い技術的障壁と付加価値を持っています.

下流:LEDチップ (消費量の80%以上を占める),消費者電子機器 (カバープレート,カメラ部品),第三世代の半導体 (GaNパワー/RFデバイス),光学窓などダウンストリームアプリケーションは,伝統的なLEDから多様な分野へと拡大しています.

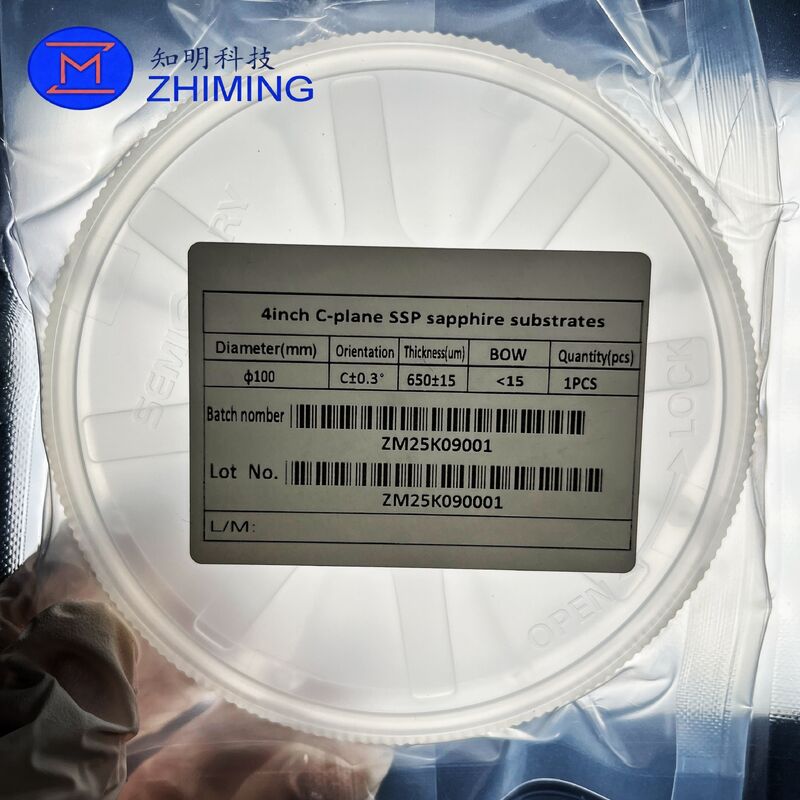

4インチC平面SSPサファイア基板は, (0001) 結晶方向性を持つ単結晶アルミナ (Al2O3) ウェーファーで,主にKyropoulos (KY),HEMまたはEFG結晶成長方法によって生産される.SSPは単面磨きを意味します表面の粗さが非常に低いため,前面のエピ準備面は超精密な磨きを受け,裏側は細工状態のままです.

主要な特徴

高純度単結晶サファイア材料

高純度合成単結アルミナ (Al2O3) で製造されていますh 4N5/5N 超高純度で,高標準の光電子および半導体製造環境のために特別に設計されています.この材料は優れた熱安定性,化学慣性,プラズマ腐食耐性高温エピタキシ,真空処理,厳しい化学プロセス条件下で安定した物理的および光学性能を維持する優れた機械的硬さ.

複数のクリスタルオリエンテーションオプション

サファイア基質は,異なる半導体および光電子デバイスの要件に対応するために,主流の結晶方向性で利用できます.C平面基板は,GaNエピタキシとLEDの大量生産のために最適化されています.R平面基板はSOS (シリコン・オン・サファイア) RFおよび高速マイクロ電子装置をサポートし,A平面およびM平面オプションは,非極性/半極性GaN装置および特殊レーザーコンポーネントに対応する.オーダーメイドオフアングル仕様が提供され,表軸成長品質とデバイスの出力を向上させる.

超精密の磨きと平らな性能

入手可能SSP (シングルサイド・ポーリング) とDSP (ダブルサイド・ポーリング) のグレードで,異なるプロセスシナリオに対応します. Epi-ready ポーリング表面は,表面粗さ Ra < 0.3 nm を極低に達成します.厳格に制御されたTTV超滑らかで欠陥のない表面は,MOCVDのエピタキシ成長基準に完全に適合し,均質なGaN層堆積とチップ性能の高い一貫性を保証します.

優れた電気と光学特性

サファイア基板は優れた電気隔熱と低ダイアルを提供しますエクt高周波および電力半導体の回路干渉を効果的に隔離する超広いUV-Vis-IRスペクトル伝達性,低排出率,安定性

e光学性能により,光学窓部品,精密光電子パッケージに最適化され,真空半導体プロセス環境

パーソナライズされた精密基板製造

基板の仕様は,顧客の技術要求に応じて完全にカスタマイズできます.

ワッフル直径: 2/3/4/6/8/12インチ
標準とカスタマイズされた厚さ
結晶の向きと正確なオフアングル
SSP / DSP ポーリングモード
表面の荒さと平らさを許容する
エッジ・チャンファー&エッジ・フィニッシュ
表面機能パターン (PSS/NPSS)
清潔度精密度清掃プロセス

機能処理&カスタム付加価値サービス

標準の裸のサファイア基板に加えて,私たちは多様な顧客アプリケーションをサポートするために,完全なプロセスカスタマイズされた機能処理を提供します.利用可能なサービスには以下が含まれます:

PSS/NPSSパターン付き基板の製造
全/縁/環/フレーム/局所金属化 (Au/Ti/Cr/Niコーティング)
超薄質のウエーファー切断とストレスの軽減加工
高精度切削,掘削,形付け
オーダーメイドの表面仕上げ (磨き/磨き/砂吹き)
厳格な品質検査と完全なCOA認証

オーダーメイド代替品&OEM級基板ソリューション

顧客図面,サンプル基準,機器のプロセスパラメータに基づいてパーソナライズされたサファイア基板の開発と生産をサポートします既存の部品仕様とリバースエンジニアリングの要求すべての製品はRoHSおよびREACH規格に準拠しており,半導体プロセスアップグレード,機器のマッチング,ローカル化交換プロジェクトのための安定した高出力基板ソリューションを提供します.

典型的な用途

サファイア基板は,光電子および半導体産業で広く採用されている基礎材料であり,以下の装置および製造プロセスに適用できる:

青/緑/紫外線LEDエピタキシとチップ製造
ミニLED/マイクロLED高級ディスプレイ装置の生産
GaNベースの電源半導体およびRF通信装置
SOS (シリコン・オン・サファイア) 高周波集積回路
自動車用照明,車両に搭載された光電子部品
AR/VR オプティカル窓と精密オプティカルコンポーネント
MEMSセンサーとマイクロ流体チップキャリア
高精度光学窓と赤外線伝送部品
半導体真空装置と低排気隔離部品
高功率光電子装置のパッケージと熱管理基板

サファイア基質は,安定したバッチ一貫性を備えた,主流の光電子および半導体シナリオのために,商業的に大量生産されています.低欠陥率と優れたプロセス互換性.

製品仕様

ポイント	仕様
製品	サファイア基板 / ウェーファー
材料	合成サファイア/Al2O3 シングルクリスタル
成長方法	キロポロス / エッジ定義フィルムフィード成長 (EFG)
結晶構造	六角形 (α-Al2O3)
直径	2" / 3" / 4" / 6" / 8"またはカスタマイズ
厚さ	カスタマイズされた (例えば,430 μm 1000 μm)
オリエンテーション	c平面 (0001) /a平面 (11-20) /r平面 (1-102) /m平面 (10-10)
表面塗装	SSP (単面磨き) /DSP (双面磨き) /ラップ /グランド
表面の質	MIL-PRF-13830B (例えば,40/20,20/10) によるスクラッチ・ディグ
TTV (総厚さの変化)	≤ 5 μm (または顧客の要求に応じて)
弓 / ワープ	≤ 10 μm (または顧客の要求に応じて)
荒さ (Ra)	磨き: ≤ 0.2 nm / 塗り: ≤ 0.5 μm
エッジタイプ	主要フラット / フラットなし (フルラウンド)
平らな長さ	パーソナライズ (SEMI標準または顧客の図面)
エッジプロファイル	必要に応じてカムフレ / 丸め
ドーパント / 純度	高純度 (≥99.99% Al2O3)
コーティング	塗布なし / ARコーティング / ITOコーティング / メタルコーティング入手可能
適用する	LED/半導体/光学/RF&マイクロ波/時計/消費者電子機器

なぜ半導体と光電子アプリケーションのためにサファイア基板を選択するのか?

サファイア基質は半導体エピタキシ,光電子機器製造,マイクロ電子処理システムに広く適用されるコア基礎材料である.GaNのキャリアとして機能する高温,強いプラズマ侵食,化学腐食,高周波電磁場.

伝統的なシリコン,クォーツ,一般的なセラミック基板材料と比較して,高純度単結水晶サファイア基板は,優れた包括的な物理的および化学的性質を統合しています.高級半導体および光電子プロセスのために置き換えられないものとする主要な利点は以下の通りである.

極端な高温安定性: 2050°Cまでの溶融点を持ち,長期間の高温のエピタキシと火焼で安定した結晶構造と寸法精度を維持します.基板の変形や装置の故障を効果的に回避する.
超高い機械的硬さ: モース硬度9で,ダイヤモンドに次いで優れた耐磨性と構造安定性を持ち,精密切削時の機械的損傷や曲げに耐えるエッチングと薄膜増殖.
優れた化学的惰性: 半導体製造に使用される様々な酸性,アルカリ性および反応性プロセスガスによる腐食に耐性があり,化学反応や表面劣化がない.超清潔なプロセス条件を確保する.
優れたプラズマと放射線耐性: 薄膜堆積とエッチングプロセスで長期間のプラズマ爆撃と紫外線に耐える. 表面損傷率が低く,性能が安定している.
隔熱性および介電性: 高抵抗性と低ダイエレクトリック損失を備えており,高周波および高電力光電子機器に信頼性の高い電気隔熱を提供し,信号干渉を効果的に軽減します.
高い光学伝達力: 紫外線,可視線,赤外線帯で優れた光伝達を実現し,発光装置や光探知装置の準備に完璧に適応します.
長期間のプロセス耐久性: 重複的で厳格な半導体生産プロセスでは,表面の平らさと結晶の質を一貫して維持し,基板の交換頻度と生産コストを大幅に削減します.

上記の理由から,サファイア基板は,LEDエピタキシアルウェーバー,電源半導体装置,マイクロ波電波周波数装置および他の半導体コア部品.

カスタム製のサファイア基板製造

我々は半導体と光電子機器のための標準化されたサファイア基板の製造に特化した工業生産と研究開発のための高精度なソリューションに焦点を当てた固定された標準仕様の限界を破り顧客の実際のプロセスパラメータに完全に合わせて基材をカスタマイズします機器のマッチング要件と装置設計基準.

総合的なカスタマイズオプションは,全プロセス基板パラメータとサポート構造をカバーします.

サファイア基板コアパラメータ

ワッフル直径 (2/4/6/8インチと特別なカスタムサイズ)
基板の厚さ
結晶の向き (C平面,A平面,R平面,M平面,特別にカスタマイズされた結晶平面)
縁の形状とチャンファリングの仕様
平面/ノッチ位置設計
表面の荒さと平らさ
双面/片面の要求
超清潔な表面処理とストレス緩和処理

構造構成要素のマッチング

サブストラートキャリアの固定器具のサイズ調整
位置穴と溝の加工
メタルのマッチングベースと袖構造
インターフェースの設置・固定仕様
基板と補助部品の統合組成

私たちは,サファイア基板とマッチング金属/セラミックパーツで組み立てられた完成した統合部品を提供することができ,顧客の直接設置と使用ニーズを満たします.

交換・逆エンジニアリングサービス

製造中止のサファイア基板,入手が難しいオリジナルパーツ,特殊半導体機器の非標準カスタマイズされた基板我々は,プロのリバースエンジニアリングと代替製造サービスを提供します顧客は,評価とオートメントのために以下の情報を提供することができます:

原装部品番号
詳細な技術図とパラメータ仕様
鮮明な製品写真と物理サンプル (新品/使用品)
キーダイメンショナルのデータと結晶パラメータ
補助機器のモデルとバッチ情報
特定のアプリケーションシナリオとプロセス環境パラメータ

私たちのプロのエンジニアリングチームは公式なオート前に基板構造,結晶性能,加工困難度,製造可能性に関する包括的な評価を行います.すべてのカスタマイズされた代替基板は,プロセス互換性のために最適化されます.最終的なマッチング性能は,使用効果の差がゼロであることを確保するために,顧客の実際の機器構成と生産プロセス基準に従って確認されなければならない.

品質管理

すべてのサファイア基板に精密な品質検査を実施しています客のプロジェクト要件と業界標準に従って,標的検査項目と完全なテストレポートを提供することができます基本の検査内容には,以下が含まれます.

全次元精密検査 (直径,厚さ,許容量校正)
結晶の向きの精度検出
表面の平坦性,曲面性,荒さに関する試験
視覚障害の検査 (傷,穴,裂け目,挿入物)
清潔さと表面のストレスの検出
組立精度とマッチング・トレランスの検査
プロフェッショナル・アンチ・コリクション・ダスト・ پروف・パッケージング・インスペクション

顧客からの入荷材料の検証と生産品質の追跡を支えるため,完全な試験データを含む正式な検査報告書が提供できます.

引金を求めるためにどんな情報を送らなければなりませんか

精確な価格表と短縮された配達サイクルを確保するために,次の詳細な情報をお問い合わせください.

完全な製品技術図とパラメータシート
基板の直径,厚さ,容量要件
結晶向きと表面加工基準
表面仕上げ,磨き質,清潔性に関する要件
対応する補助部品のパラメータ (該当する場合)
機器のブランド・モデル・補助プロセス条件
オリジナルOEM部品番号 (利用可能なら)
必要な量とバッチ需要
特定の申請プロセスと極端な環境要求
完全な技術図が入手できない場合は,高画質の明確な写真とパラメータテストとスケームの評価を行うため基板の物理サンプルを

よくある質問

サファイア基板は主に何に用いられますか

サファイア基板は半導体および光電子機器の製造のためのコアキャリア材料であり,主にGaNベースのLEDエピタキシャルウェーファー,電力電子機器,マイクロ波RFチップ,紫外線光電装置半導体プラズマ処理装置など,高温エピタキシ,薄膜堆積,精密エッチングプロセスに適しています.

組み立て部品を提供できますか?

単一のサファイア基板のワッフルに加えて様々な配合装置金属ベース位置付け部品と完成した統合組成物図面とサンプル要件に従って単一の支援供給を実現する.

古い特殊機器の代替基材を生産できますか?

はい.私たちは,設計に基づく生産とサンプルリバースエンジニアリングを含む完全なサービスカスタマイズ製造をサポートします. 顧客はオリジナル部品番号,技術パラメータ,物理サンプルと機器に関する情報代替製造を完了します. そして,私たちのチームは,

サファイア基板の全てのコアパラメータはパーソナライズできますか?

基板の大きさ厚さ結晶の向き縁加工表面の粗さ客のプロセス要件に応じて完全にカスタマイズすることができます個別化R&Dと生産ニーズを満たすために.

小批量やプロトタイプの注文は支持しますか?

ええ.我々はプロトタイプ開発,実験室の小批量テスト, 機器のメンテナンスの交換と大量生産の批量注文を全面的に支持します.生産スケジュールと定番のパラメータと処理の困難に応じて引用を評価します.
