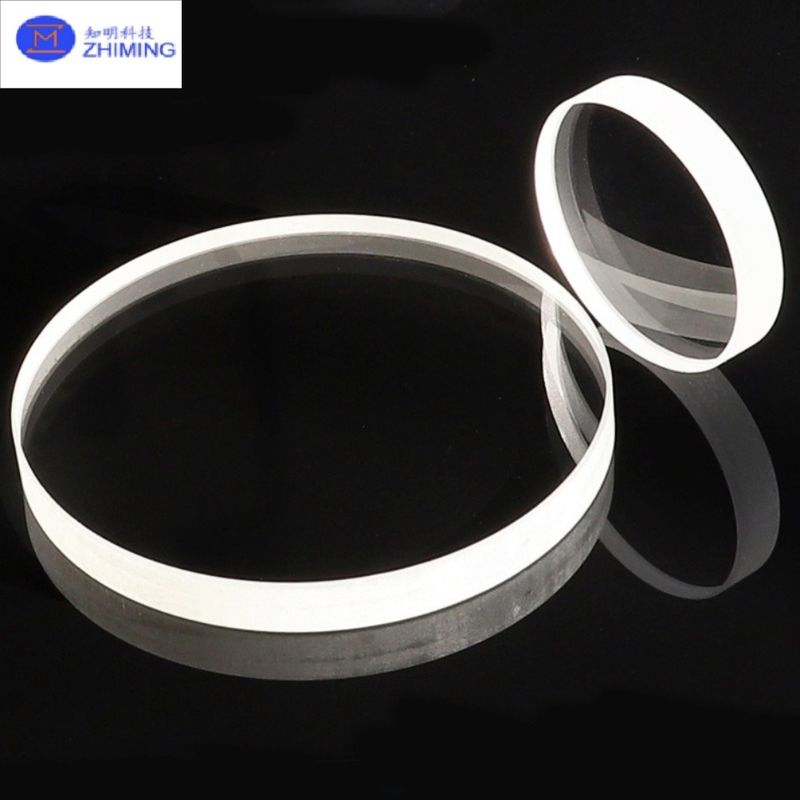

サファイア オーダーメイド 形状の窓 光学ガラス 高硬さ 99.999% 純度

サファイア オーダーメイド 形状の窓 光学ガラス 高硬さ 99.999% 純度


高性能の光学部品の領域では,サファイアカスタム形の窓は,材料工学の頂点として立っている. 99.999%純粋な単結晶アルミニウム酸化物 (Al2O3) から作られています.これらの高精度光学要素は,比類のない硬さ (Mohs 9) と例外的な光学透明性を組み合わせ,最も要求の高い産業用機器に対応します.通常の光学ガラスとは異なり,サファイアガラスは3~5倍もの摩擦耐性,優れた熱安定性 (溶融点2,050°C) を有します.極端な条件下での信頼性が交渉不可である場合,不可欠です.
Our proprietary diamond-tool CNC machining and atomic-layer polishing processes enable the production of complex custom geometries – from ultra-thin disks to intricate polygonal shapes – with sub-micron tolerances and surface roughness <5Åメガワット電力のレベルで動作するレーザーシステムであれ マイクロ隕石の衝撃に直面する宇宙船のビューポートであれこのサファイア窓は電磁スペクトル (UV~中IR) で 妥協のないパフォーマンスを 提供しています.



サファイア 光学 窓 の 主要 な 特色


1耐久性も高い

• モース9硬さ ダイヤモンドだけがそれを傷つけることができる
• 折りたたみ強度>800 MPa 高圧差耐性
• 折りたたみ強さ 2.5 MPa·m1⁄2 溶融シリコンよりも3倍強い


2光学的な卓越性

• ブロードバンド伝送 (250nmから5,000nmまでの85%+)
• 低オート・フラウレッセンスは,ラーマン光譜検査に不可欠である.
• 屈折率均質性 <5 × 10−6 全表面にわたって


3精密エンジニアリング

• ±0.001mm までの寸法容量
• 表面平らさ λ/10 632.8nm で
• 平行性 < 1 弧分


4環境抵抗性

• 熱ショック耐性 (ΔT >1,000°C)
• 放射性硬度 (106 Gy以上)
• 水素酸を除くすべての酸に耐性がある


5パーソナライゼーション能力

• 複雑な幾何学:六角形,D形,トラペゾ,自由形
• 縁の処理: 斜め,丸め,精密磨き
• コーティング:ARコーティング,高伝導性コーティング,反射コーティング,ハードコーティング,汚れ防止コーティング,反光コーティング,フィルターコーティング



申請


1高性能レーザーシステム

• CO2つのレーザー出口窓 (9.4-10.6μm範囲)
• 半導体リトグラフィーのエクシマーレーザー光学
• レーザー兵器システムの開口


2航空宇宙・防衛

• ミサイルドームの窓 (超速衝撃抵抗)
• 宇宙船のビューポート (微小隕石保護)
• 電気光学標的システム


3工業機器

• 半導体工場のプロセス監視窓
• 高圧ビューポート (300barまで)
• スペクトロメーターサンプルセル


4科学機器

• シンクロトロン線線部品
• 低温顕微鏡窓
• 粒子探知器の収納器


5専門的な商業用途

• 高級時計の結晶
• 水中カメラのホース
• 厳しい環境センサー

仕様

Q&A



Q1:紫外線用途では 溶融シリカと比べるとどうでしょうか?
A1:両方ともUVをよく伝達していますが,サファイアは3倍以上の摩擦抵抗と10倍以上の熱伝導性を提供していますが,200nm以下の伝導はわずかに低くなっています.

Q2:他の材料に使用されている 特定の光学コーティングと一致できますか?
A2 についてそうです 私たちのイオンビームスプッターシステムは ガラス基板と比較して <1%の性能変数でほとんどの介電層を複製できます

Q3: オーダーメイドの D 型の窓のリードタイムは?
A3 について標準仕様では4〜6週間 新しいツールが必要な複雑な幾何学では8〜10週間

Q4: この窓は真空用途に適していますか?
A4 式:絶対 ザファイアには,NASAASTME595基準を満たす軽微な脱ガス (TML <0.01%,CVCM <0.001%) がみられる.
